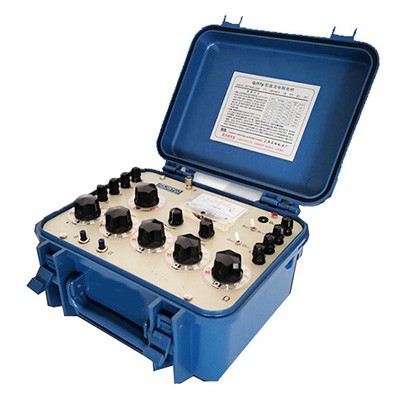

QJ-57型直流双臂电阻电桥

一、特点及用途：

QJ-57 型直流双臂电阻电桥是采用凯尔文线路的携带式精密直流双臂电桥。适用于工矿企业、科研单位的实验室和车间现场乃至野外工地对各类低值电阻如金属导体导电率、直流分流器、开关接触电阻、电线电缆及各类电机、变压器的直流电阻等作精密测量。直流双臂电阻电桥主要由电阻元件选用优质合金材料绕制而成，并经长期高低温老练和严格工艺处理、调整，使电阻元件的温度系数小，准确度高和年稳定性好；电桥采用方克精密仪用开关，接触电阻和变差小；采用 JZ2A 改进型指零仪，灵敏度高，噪音小、功耗低。具有测量范围广、可靠性高、体积小、重量轻、便于携带等特点。符合GB3930-83 《测量电阻用直流电桥》要求。

二、产品参数：

1、测量范围： 0-1.1111K Ω

2、最小分辨率： 0.01 μΩ

3、量程分档：可分为七档（有效量程0~1.11110m Ω、0~11.1110 m Ω、0~111.110 m Ω、                    0~1.11110 Ω、0~11.1110 Ω、0~111.110 Ω、0~1.11110k Ω）

4、电源：桥路电源为 1.5V ，由 8 节 1 号（R20 型） 干电池并联而成；内附指零仪电源为 9V ， 1 节            6F 22 型叠层电池。

5、外形尺寸： 300×250×160mm

6、重量：约 6kg
