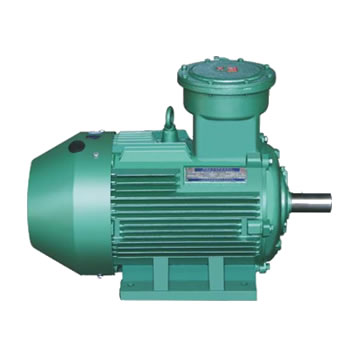

YBK3系列矿用防爆电机

YBK3防爆电机介绍及标准

移动端显示页面请点击右上角查看首页更全产品、资讯及联系方式-如下图显示：

YBK3防爆电机全称：YBK3煤矿井下用隔爆型三相异步电动机，是在YBK2防爆电机的基础上结合当前国内先进的电磁技术研制而成，该电机具有高效、节能、寿命长、性能好、噪音低、防爆结构先进，起动性能优良、外形美观、可靠性高、防震、运行不产生火花、使用维护方便等优点。YBK3防爆电机效率指标符合GB18613-2012《中小型三相异步电动机能效限定值及能效等级》电动机能效2级指标，并与IEC60034-30的IE3连结同等。

本系列电动机符合GB755-2008《旋转电机定额和性能》、企业标准Q/320206JLAB88-2010《YBK3系列煤矿并下用隔爆砚三相异步电动机技术条件(机座号H100-355)》。其防爆性能符合BG3836.1-2010《爆炸性环境第1部分:设备通用要求》和GB3826.2-2010《爆炸性环境第2部分:由隔爆外壳"d"保护的设备》、也符合MT451一l995《煤矿用隔爆型低压三相异步电动机安全性 能通用技术规范》的规定，制成隔爆科ExdI适用于煤矿井下爆炸性气体环境的危险场所。也符合IEC79-1，BS4683和EN50018的规定，制成隔爆型。防爆标识为ExdI Mb，使用有爆炸性气体混合物存在的场所。ExdI Mb适用于煤矿采掘工作面具有甲烷或煤尘的爆炸性混合物存在的工作环境。

本系列电动机的外壳防护等级为IP55,冷却方式为IC411。

YBK3防爆电机适用于哪些场所？

YBK3防爆电机用作煤矿井用（采掘面以下用），电动机的隔爆结构为ExdI Mb。防爆标志为ExdI Mb适用于含有瓦斯或煤尘的煤矿井下采掘工作面。本系列电动机为鼠笼式隔爆型三相异步电动机，外壳防护等级为IP55，冷却方式为IC411全封闭自扇冷式。电动机的结构及安装型式为IMB3、IMB5、IMB35。YBK3防爆电机是为煤矿井下采掘面机械设计的专用电机，机座由钢板焊接形成，风罩、接线盒、绝缘结构采取加强措施，主要用于煤矿井下恶劣工作环境。

• YBK3电动机防爆标志代表的意义:ExdIMb

• Ex:防爆标志

• d:电气设备防爆型式(隔爆型)

• I:电气设备类别级别(I类)

• Mb:适用煤矿井下

• YBK3防爆电机型号:YBK3-160M-4代表的意义

• Y:异步电动机

• B:隔爆型

• K:矿用

• 3:第三次改型设计

• 160:电机中心高(160mm)

• M:机座长度(S=短，M=中，L=长)

• 4:极数(4极)

如:常用型号有YBK3-132-S1、YBK3-180M、YBK3-355M2、YBK3-315M

YBK3防爆电机运行条件
额定电压：380V、660V、1140V、380/660V、660\1140V。
额定频率：50Hz
工作方式：连续工作制S1。
特殊需求时需要特别注明。
YBK3防爆电机环境要求使用标准
海拔不超过1000米,环境空气温度:周围空气最低为-15℃，最高为35℃煤矿井下采掘工作面，环境空气最人相对湿度不超过95%(当温度为25℃时)

YBK3防爆电机结构以及安装方式

YBK3防爆电机的隔爆结构为ExdI Mb。

YBK3防爆电机的的主体外壳防护等级为IP55

YBK3防爆电机的冷却方式为IC410，IC411

YBK3防爆电机的绝缘等级为F级，定子绕组温升裕度大，寿命长。

YBK3防爆电机有一个圆柱形轴伸，借联轴器或正齿轮传动。

YBK3防爆电机转子采用铸铝结构。转子经过动平衡检测，YBK3防爆电机运转平稳，振动小，噪音小。

YBK3防爆电机定，转子冲片采用高导磁，低损耗优质电工硅钢片，YBK3防爆电机损耗低，效率高。

YBK3防爆电机定子绕组采用高强度聚酯漆包圆铜线，并经VPI真空加压浸漆处理，成为一个完整的整体，绕组绝缘具有良好的电气，机械，防潮性能及热稳定性。

YBK3防爆电机轴承用YBK3防爆电机专用低震动，低噪声轴承，机座号132以下才有双面密封轴承，在轴伸端装用波形弹簧垫圈，以适度压靠轴承，有效抑制YBK3防爆电机运转时产生的震动和噪声。机座号160以上采用内外盖结构，并在轴承部位挡圈轴向固定，有效地防止YBK3防爆电机转子的轴向串动。

YBK3防爆电机风扇，风罩的材料。YBK3防爆电机采用防静电塑料风扇，其转动惯量小，损耗低，全系列风扇与轴采用键联接，运行可靠。风罩为钢板结构，在防止一定大小的外物侵入的前提下得到最大面积的通风量，使风路畅通。

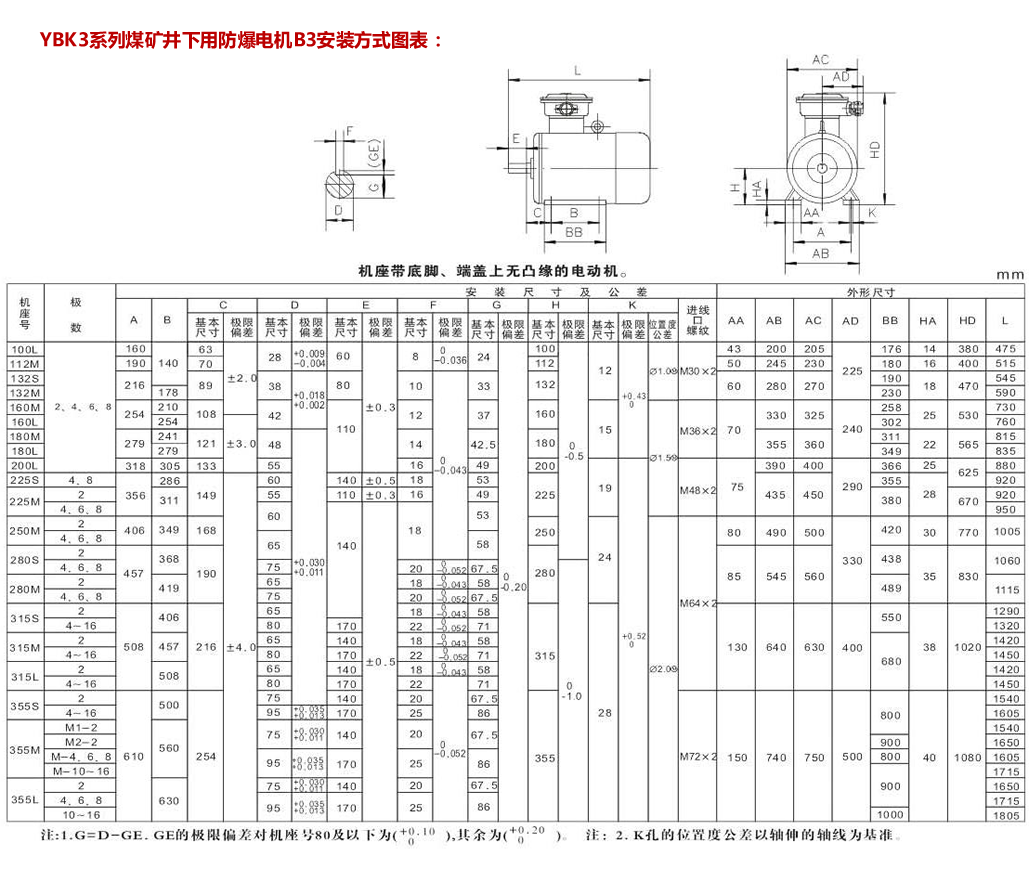

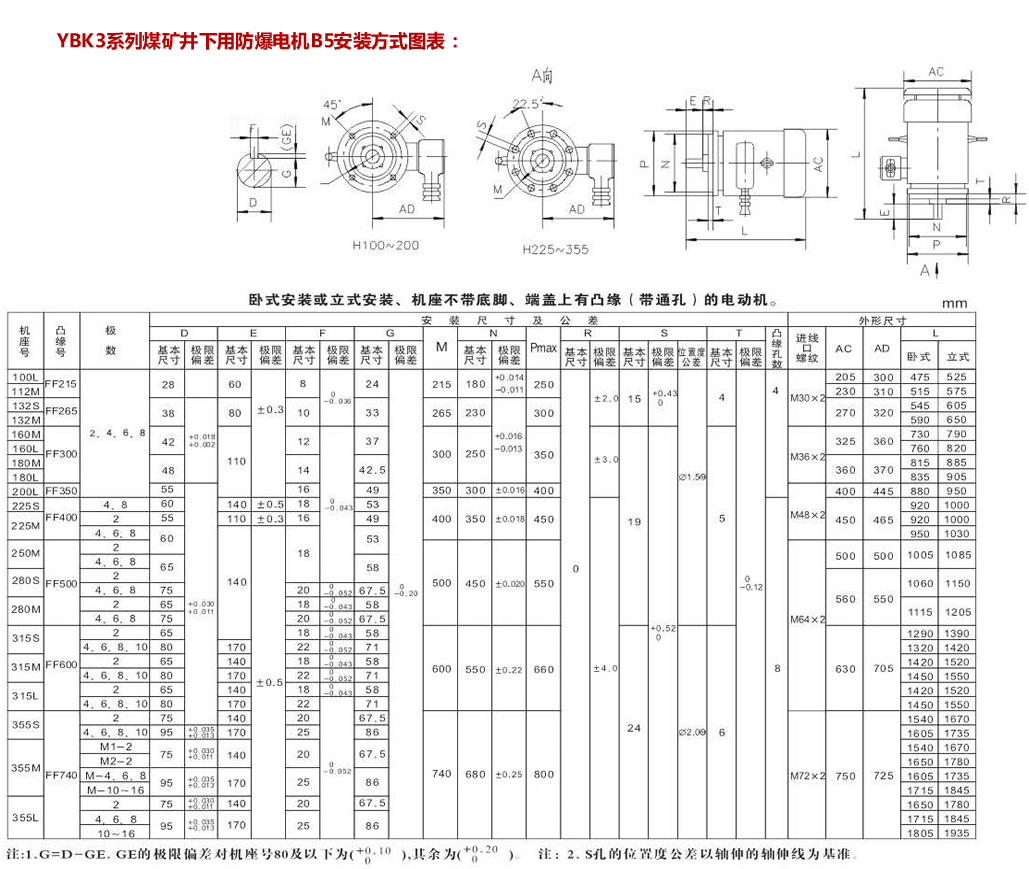

YBK3防爆电机有以下3种基本结构型式： B3有底座，无直连安装法兰盘，B5无底座，有直连安装法兰盘，B35有底座，有直连安装法兰盘。

注：铭牌信息、防爆证件等信息可以联系我们的客服人员获取。
