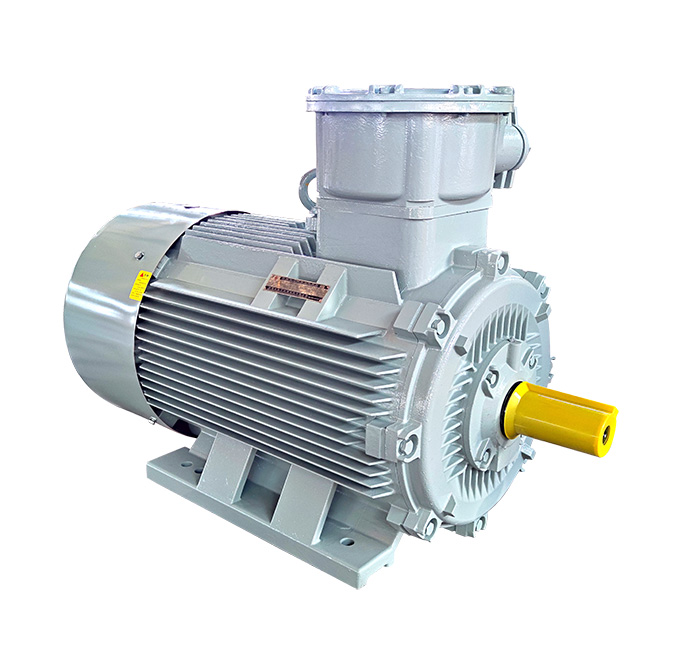

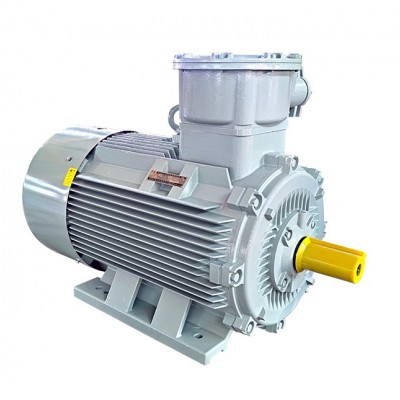

YBX4隔爆型高效节能电动机

YBX4系列三相异步防爆电机介绍：

YBX4-系列隔爆型三相异步电动机，是我公司在参考行业统一设计基础上研制开发的全封闭、自扇冷、鼠笼式、隔爆型三相异步。 YBX4防爆电机是在YBX3系列电动机的基础上结合当前国内外电磁结构、工艺、材料等方面的新技术而开发研制成功的新产品, 具有高效节能、温升裕度大、寿命长、性能好、噪音低、隔爆结构先进、可靠性高、使用维护方便等优点。该系列电动机效率指标符合GB18613-2020《中小型三相异步电动机能效限定值及能效等级》电动机能效2级，其功率等级和安装尺寸符合IEC标准并与YBX3系列电动机相同。 　　本系列电动机符合GB755-2008《旋转电机定额和性能》、企业标准Q/320206JLAB01-2009《YBX4系列隔爆型三相异步电动机技术条件(机座号H63～355)》。其防爆性能符合GB3836.1-2010《爆炸性环境第1部分：设备通用要求》和GB3836.2-2010《爆炸性环境第2部分：由隔爆外壳 "d"保护的设备》的规定,分别制成隔爆型ExdI、ExdIIAT4、ExdIIBT4,适用于煤矿井下(非采掘工作面)及工厂IIA、IIB级,温度组别T1～T4组的爆炸性气体环境的危险场所。 　　本系列电动机的外壳防护等级为IP55，冷却方式为IC4 　　本系列电动机还可制成湿热带型YBX4-TH、干热带型YBX4-TA、户外型YBX4-W和户外防中等腐蚀型YBX4-WF1以及户外湿热类型YBX4-THW、户外干热带型YBX4-TAW、热带型YBX4-T、户外热带型YBX4-TW。

YBX4系列三相异步防爆电机用途和特点：

YBX4防爆电机用作煤矿井下（非采掘工作面）固定式设备或工厂IIB级，温度组别为T1—T4组的可燃性气体或蒸气与空气形成的爆炸性混合物的场所内的机械设备的驱动电机，主要用于煤矿、石油天然、石油化工和化学工业。此外，在纺织、冶金、城市煤气、交通、粮油加工、造纸、医药等部门也被广泛应用。防爆电机作为主要的动力设备，通常用于驱动泵、风机、压缩机、输送机和其他传动机械。

YBX4防爆电机是我公司YB2系列的更新换代产品，是防爆电动机基本系列。本系列电动机具有体积小、重量轻、外形美观、运行安全可靠、寿命长，性能优良，安装使用维修方便的特点。

YBX4系列三相异步防爆电机标志代表的意义:ExdⅡBT4Gb

Ex:标志(防爆)

d:电气设备防爆型式(隔爆型)

ⅡB:电气设备类别级别(Ⅱ类B级)

T4:温度组别(T4)

Gb:设备保护级别(Gb)

YBX4系列三相异步防爆电机型号代表意义:YBX4-355M1-4W

Y:异步电动机

B:隔爆型

3:设计序号，3代表三次设计

355:机座的中心高(355mm)

M:机座长度(M表示中机座)

1:1号铁心长

4:极数(4极)

W:特殊环境代号(户外型)

YBX4防爆电机使用电气条件
额定电压：380、660、380/660、400、690、400/690V。(也可按特殊电压制造)
额定频率：50Hz 或者60Hz。
定额：连续工作制S1。
YBX4防爆电机使用环境条件
海拔不超过1000m，环境空气温度随季节而变化，为-15℃～40℃的户内环境。
YBX4 为基本型，适用于户内环境。
YBX4-W 适用于户外型环境。
YBX4-TH 适用于户内湿热带型环境。
YBX4-THW 适用于户外湿热带型环境。
YBX4-TA 适用于户内干热带型环境。
YBX4-TAW 适用于户外干热带型环境。
YBX4-T 适用于户内热带型环境。
YBX4-TW 适用于户外热带型环境。
YBX4-WF1 适用于户外中等腐蚀的环境。

YBX4防爆电机结构及安装和外形尺寸：

YBX4防爆电机的安装方式符合GB997《电机结构及安装型式代号》及IEC34-7 的规定。本系列电动机有以下5 种基本结构型式：B3—机座带底脚、端盖无凸缘；B5—机座不带底脚、端盖有凸缘；B35—机座带底脚、端盖有凸缘；B14—机座不带底脚、端盖有小凸缘；B34—机座带底脚、端盖有小凸缘。本系列电动机在上述5 种基本结构上，可派生15 种常用结构及安装型式见下表:

机座号 结构及安装型式代号（IM）
63～71 B3、B5、B6、B7、B8、B14、B34、V1、V3、V5、V6、V18
80～112 B3、B5、B6、B7、B8、B14、B34、B35、V1、V3、V5、V6、V15、V18、V36
132～160 B3、B5、B6、B7、B8、B35、V1、V3、V5、V6、V15、V36
180～280 B3、B5、B35、V1
315～355 B3、B35、V1

订购须知:

订货时须注明电动机型号、极数、额定功率、额定电压、额定频率、安装结构型式、防护等级、环境要求等。

注：铭牌信息、防爆证件等信息可以联系我们的客服人员获取。
