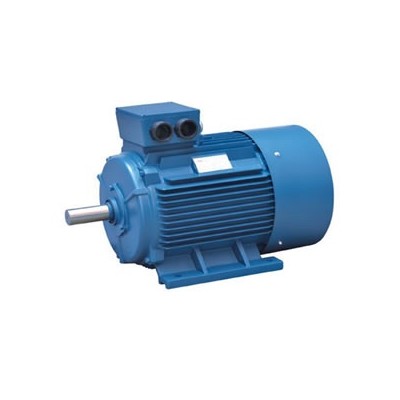

YE3三相异步电动机

YE3三相异步电动机-佳木斯电动机介绍：

YE3超高效率电机采用了高导磁低损耗冷轧无取向硅钢片，具有超高效，节能，低振动，低噪音，性能可靠，安装维护方便等特点。可用于压缩机，风机，水泵，破碎机等机械设备，及在石油，化工，医药，矿山及其它环境条件比较恶劣的场合作动力源使用。YE3电机是国家主导推广取代Y,Y2,Y3,YX3系列电机的最新型号，在目前国际能源越来越紧张的情况下，高效率电机成为市场宠儿，必将逐步取代老型号高耗能的Y系列电机。

YE3系列超高效率电动机标准：

    YE3系列超高效率电动机的型式、基本参数与尺寸、技术要求、检验规则、标志、包装及保用期的要求。

　　YE3系列（IP55）超高效率三相异步电动机（机座号80～355）。凡属本系列电动机所派生的各种系列电动机也可参照执行。

       GB/T191-2008　包装储运图示标志

　　GB755-2008　旋转电机定额和性能

　　GB/T997-2008　旋转电机结构型式、安装型式及接线盒位置的分类（IM代码）

　　GB/T1032-2005　三相异步电动机试验方法

　　GB1971-2006　旋转电机线端标志与旋转方向

　　GB/T1993-1993　旋转电机冷却方法

　　GB/T4772.1-1999　旋转电机尺寸和输出功率等级第1部分机座号56～400和凸缘号55～1080

　　GB/T4942.1-2006　旋转电机整体结构的防护等级（IP代码）分级

　　GB10068-2008　轴中心高为56mm及以上电机的机械振动振动的测量、评定及限值

　　GB/T10069.1-2006　旋转电机噪声测定方法及限值第1部分：旋转电机噪声测定方法

　　GB/T12665-2008　电机在一般环境条件下使用的湿热试验要求

　　GB14711-2006　中小型旋转电机安全要求

　　GB/T22719.1-2008　交流低压电机散嵌绕组匝间绝缘第1部分：试验方法

　　GB/T22719.2-2008　交流低压电机散嵌绕组匝间绝缘第2部分：试验限值=

YE3电机型式、基本参数与尺寸：

电动机型号解析

　　示例1：YE3-132S1-2

　　2极数

　　132表示中心高，S表示机座长，1表示1号铁心长

　　超高效率三相异步电动机

　　示例2：YE3-3551-4

　　4极数

　　355表示中心高，1表示1号铁心长

　　YE超高效率三相异步电动机,3表示第三次修改技术方案

YE3电动机的结构及安装型式：

机座号 结构及安装代号（IM）

　　80～112 B14、B34、V18、V19

　　80～160 B3、B5、B6、B7、B8、B35、V1、V3、V5、V6、V15、V17、V35、V37

　　180～280 B3、B5、B35、V1

　　315～355 B3、B35、V1

　电动机的定额是以连续工作制（S1）为基准的连续定额。

　电动机的额定频率为50Hz，额定电压为380V。功率在3kW及以下者为Y接法，其它功率均为接法。

　电动机应按下列额定功率制造：

　　0.75kW，1.1kW，1.5kW，2.2kW，3kW，4kW，5.5kW，7.5kW，11kW，15kW，18.5kW，22kW，30kW，37kW，45kW，55kW，75kW，90kW，110kW，132kW，160kW，200kW，250kW，315kW，355kW，375kW。
