ykk高压电机

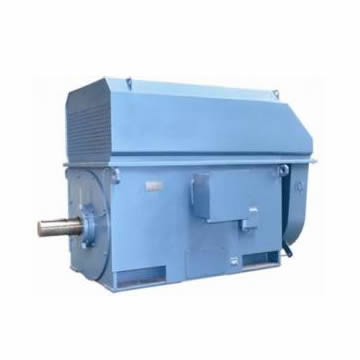

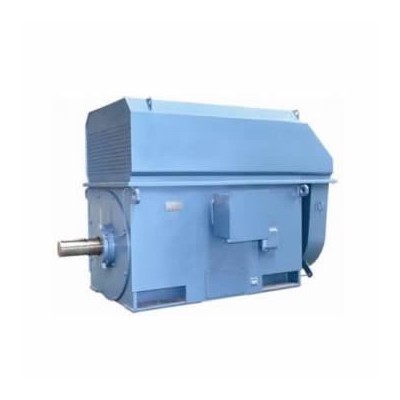

YKK高压电机产品：

YKK高压电机是三相异步电动机为冷却器的笼型转子异步电机。防护等级为IP44或IP54，冷却方法为IC611。

移动端显示页面请点击右上角查看首页更全产品、资讯及联系方式-如下图显示：

该电动机机座和端盖均由钢板制成，采用箱式结构，打开上罩，可观察电机内全部情况。所有不见均可拆装，方便了安装与维修。防护等级为IP23，冷却方式为IC01。
该电动机具有高效、节能、噪声低、振动小、性能可靠等优点，可做驱动各种不同机械之用:如通风机、压缩机、水泵、破碎机、切削机床及其它设备，并可供煤矿、机械工业、发电厂及各种工矿企业作原动机之用。
该电动机的结构及安装型式为IMB3，定额为连续工作制(S1)，额定频率为50Hz。

YKK355-630 6KV 三相异步电动机功率等级、安装尺寸、电气性能符合国家标准JB/T10351.2-2002《YKK、YKK-W系列高压三相异步电动机技术条件机座号355-630》；YKK400

-630 10KV三相异步电动机在功率安排上与JB/T10446-2004《Y系列10KV三相异步电动机技术条件{机座号450-630}相衔接与对应，并符合GB755-2000和相关的IEC标准。电动机

采用国际上比较流行的单元组合式结构又称箱式结构，机座采用钢板焊接而成，重量轻，刚性好。电动机顶部安装空-空冷却器，拆装方便，便于电动机的维护和修理。定子采用外压装结构，端部有可靠的固定及绑扎，在制造过程中经过多次匝间耐冲击电压试验及对地耐压试验，并采用先进的真空压力浸渍无溶剂漆工艺处理，电动机采用F级绝缘结构，温升按B级考核，轴承有滚动轴承和滑动轴承两种型式，依电动机功率大小和转速而定，也可按用户的要求而定。可按订货要求提供其它电压、频率的和防护等级的电机。

YKK系列10KV高压电机型号一览表

型号 Type	额定功率 Rated Cutput (kw)	额定转速 Rated Speed (r/min)	额定电流 Rated Curent (A)	效率 Efficiency (%)	功率因数 Power Factor (cosΦ)	堵转电流额定电流 Locked current Rated current	堵转转距额定转距 Locked torque Rated torque	最大转距额定转距 Max torque Rated torque	负载转动惯量 Load inertia (N.㎡)	重量 Weight (kg)
YKK4501-2	315	2970	22	93.3	0.89	6.17	0.57	2.99		3040
YKK4502-2	355	2970	24.9	94	0.88	6.52	0.55	3.15		3200
YKK4503-2	400	2970	27.7	94.7	0.88	6.65	0.57	3.12		3350
YKK4504-2	450	2970	31	94.8	0.88	6.92	0.61	3.19		3440
YKK4505-2	500	2970	35.3	94.1	0.87	6.82	0.63	3.3		3400
YKK4506-2	560	2970	38.4	94.8	0.89	7.35	0.69	3.2		3670
YKK5001-2	630	2985	43.9	93.6	0.89	5.7	0.61	2.92		5800
YKK5002-2	710	2985	49	93.9	0.89	5.57	0.6	2.83		5950
YKK5003-2	800	2985	54.9	94.2	0.89	5.54	0.61	2.79		6050
YKK5004-2	900	2985	61.3	94.5	0.9	5.5	0.62	2.74		6200
YKK5005-2	1000	2985	67.9	94.7	0.9	5.63	0.64	2.97		6350
YKK5601-2	1120	2984	75	95.2	0.91	6.62	0.63	3.32		5800
YKK5602-2	1250	2984	83.7	95.4	0.9	6.86	0.67	3.43		5930
YKK5603-2	1400	2984	92.9	95.6	0.91	6.45	0.63	3.2		6100
YKK6301-2	1600
YKK6302-2	1800
YKK4503-4	280	1485	19.7	94.4	0.87	6.98	0.86	3.08	1650	3500
YKK4504-4	315	1485	21.8	93.7	0.89	6.8	0.88	2.91	1810	3700
YKK4505-4	355	1485	24.2	94.6	0.9	6.06	0.77	2.57	1900	3800
YKK4506-4	400	1485	27.2	94.7	0.9	6.18	0.81	2.57	2310	3900
YKK4507-4	450	1485	30.4	94.9	0.9	6.36	0.86	2.59	2540	4000
YKK4508-4	500	1485	33.8	94.8	0.9	5.73	0.78	2.33	2750	4000
YKK4509-4	560	1485	38.6	94.3	0.88	7.22	1.06	2.87	2870	4000
YKK5001-4	630	1480	43.4	94.9	0.88	6.81	0.85	2.86	3240	5400
YKK5002-4	710	1480	48.8	95.1	0.88	7	0.91	2.88	3140	5550
YKK5003-4	800	1480	54.5	95.3	0.89	6.65	0.87	2.69	3170	5560
YKK5004-4	900	1480	60.9	95.4	0.9	6.28	0.82	2.52	3210	5670
YKK560-4	1000	1492	68.1	95.3	0.89	5.84	0.68	2.3	3840	6750
YKK5601-4	1120	1492	75.9	95.8	0.89	5.74	0.69	2.23	3880	6740
YKK5602-4	1250	1492	84.6	95.9	0.89	6.04	0.76	2.29	3940	6910
YKK5603-4	1400	1492	94.6	95.9	0.89	6.43	0.85	2.38	4120	7170
YKK6301-4	1600	1492	10.35	95.6	0.907	6.5	0.6	0.8	5830	7810
YKK6302-4	1800	1492	115.5	95.8	0.915	6.5	0.6	1.8	6240	8950
YKK4502-6	250	980	18.7	93.8	0.82	5.74	0.76	2.68	6310	3200
YKK4503-6	280	980	20.7	93.3	0.84	5.76	0.79	2.61	7020	3500
YKK4504-6	315	980	23.1	93.4	0.84	5.48	0.74	2.48	7300	3600
YKK4505-6	355	980	26	93.7	0.84	5.64	0.78	2.53	7540	3700
YKK4506-6	400	980	29	94	0.85	5.97	0.87	2.59	7710	3900
YKK5001-6	450	985	32.2	94	0.86	5.57	0.81	2.67	8560	5250
YKK5002-6	500	985	35.4	94.2	0.87	5.47	0.81	2.59	9100	5350
YKK5003-6	560	985	39.7	94.4	0.86	5.59	0.84	2.63	10010	5400
YKK5004-6	630	985	44.3	94.5	0.87	5.42	0.82	2.52	12200	5570
YKK5005-6	710	985	44.9	94.6	0.87	5.52	0.86	2.54	12750	5820
YKK5601-6	800	994	56.3	94.8	0.87	6.24	0.9	2.69	25120	6300
YKK5602-6	900	994	62.8	94.9	0.87	6.26	0.92	2.65	34600	6500
YKK5603-6	1000	994	69.1	95	0.88	6.3	0.95	2.61	36250	6800
YKK5604-6	1120	994	77.7	95.1	0.88	6.66	1.04	2.72	37450	7050
YKK6301-6	1250	994	85	95.75	0.88	6.5	0.8	2.17	54600	8860
YKK6302-6	1400	994	95.2	95.86	0.884	6.5	0.8	2.2	61250	9510
YKK6303-6	1600	994	105	95.91	0.887	6.5	0.8	2.23	51300	10000
YKK4501-8	220	744	17.1	92.3	0.806	5.3	0.91	2.55	110560	3750
YKK4502-8	250	744	18.9	93.1	0.814	6	0.95	2.56	115400	4040
YKK5002-8	280	745	22	92.8	0.79	5.96	0.93	2.8	31500	5200
YKK5003-8	315	745	25.1	91.8	0.79	5.93	0.94	2.79	31850	5200
YKK5004-8	355	745	27.7	93.2	0.79	5.87	0.93	2.68	32010	5260
YKK5005-8	400	745	30.8	93.3	0.8	5.73	0.92	2.56	32080	5400
YKK5006-8	450	745	34.2	93.8	0.81	5.6	0.91	2.45	32120	5500
YKK5007-8	500	745	37.9	93.8	0.81	5.64	0.93	2.43	33000	5600
YKK5601-8	560	745	41.1	94.7	0.83	5.42	0.76	2.45	37430	5250
YKK5602-8	630	745	46	94.8	0.84	5.29	0.74	2.37	45860	6420
YKK5603-8	710	745	51.7	94.8	0.84	5.39	0.77	2.38	45910	6460
YKK5604-8	800	745	58.1	94.9	0.84	5.51	0.81	2.38	47560	6720
YKK6301-8	900	744	65.3	95.15	0.841	6	0.7	1.8	74850	8560
YKK6302-8	1000	744	72.5	95.23	0.843	6	0.7	1.8	83450	9230
YKK6303-8	1120	744	81.1	95.4	0.845	6	0.7	1.8	87650	9580
YKK5002-10	250	594	20.7	92.2	0.76	4.98	1.19	2.73	3750	5400
YKK5003-10	280	594	22.6	92.2	0.77	4.55	1.06	2.44	3880	5400
YKK5004-10	315	594	26.2	92.7	0.75	4.49	1.22	2.68	3930	5480
YKK5005-10	355	594	29.3	92.8	0.75	4.91	1.23	2.63	4110	5600
YKK5601-10	400	595	30.9	93.3	0.8	5.48	0.98	2.7	44230	6250
YKK5602-10	450	595	34.1	93.6	0.81	5.26	0.93	2.55	45610	6450
YKK5603-10	500	595	37.9	93.8	0.81	5.33	0.96	2.57	46560	6580
YKK5604-10	560	595	42.7	94.2	0.8	5.87	1.11	2.82	49820	7010
YKK6301-10	630	596	48.3	94.1	0.8	6	0.6	1.8	10560	8850
YKK6302-10	710	596	55.1	94.23	0.801	6	0.6	1.8	11350	9240
YKK5303-10	800	596	60.5	94.31	0.805	6	0.6	1.8	13210	9560
YKK5304-10	900	596	67.2	94.45	0.812	6	0.6	1.8	14230	9870
YKK5601-12	280	496	24.3	91.9	0.725	5.05	0.99	2.92	7450	6510
YKK5602-12	315	496	27.3	92.1	0.723	5.11	1.01	2.97	7650	6710
YKK5603-12	355	496	30.1	92.43	0.738	4.94	0.97	2.77	8430	6730
YKK5604-12	400	496	34.2	92.5	0.729	5.08	1.02	2.87	9010	6920
YKK5605-12	450	496	38	92.8	0.737	4.97	0.98	2.77	10650	7170
YKK6301-12	500	496	41.8	92.85	0.734	6	0.7	1.8	11450	8160
YKK6302-12	560	496	45.7	93.35	0.741	6	0.7	1.8	12100	8530
YKK6303-12	630	496	52.4	93.41	0.746	6	0.7	1.8	14750	8950
YKK6304-12	710	496	58.3	93.68	0.748	6	0.7	1.8	15980	9680

YKK系列10KV高压电机安装尺寸图

YKK系列10KV高压电机安装尺寸图
YKK系列10KV高压电机安装尺寸字母对照表

机座号 frame	极数 NO.of poles	安装尺寸 Mounting dimensions (mm)									外形尺寸 Overall dimensions (mm)
		A	B	C	D	E	F	G	H	K	AC	AD	HD	AB	BB	BA1	BA2	B1	B2	AA	J	J1	H1	L
450	2	800	1120	400	90	170	25	81	450	35	710	1050	1900	980	1670	500	500	258	537	180	435	255	32	2600
	4			355	100	210	28	100			650
	6
500	2	900	1250	560	110	210	28	90	500	42	710	1100	1850	1114	1820	640	730	373	492	200	452	308	26	2900
	4			475	130	250	32	109				1080	2200	1110		585	645	285	595		450			2960
	6,8							119			800	1150				650	650	285	625			328		3000
	10										710	1110
560	2	1000	1400	560	130		32	119	560		800	1100	1980	1200	1930	650	740	267	1243	200	461	333	32	3100
	4			500	150		36	138											653
	6,8, 10,12				160	300	40	147
630	2	1120	1600	560	140		40	157	630	48	900	1300	—	—	—	—	—	—	—	—	—	—	—	—
	4			530	170		40	157
	6,8, 10,12				180		45	165

本系列中型高压电动机具有高效节能、噪声低、振动小，运行可靠，安装维修方便等优点。YKK系列高压电动机适用于驱动各种通用电械如通风机，压缩机，水泵，破碎机，切削机床，运输机械及其它设备，在矿山、机械工业、石油化工工业、发电厂等各种工业中作原动机用，用以传动鼓风机、磨煤机、轧钢机、卷扬机的电动机应在订货时注明用途及技术要求，采用特殊的设计以保障电机可靠运行。

注：铭牌信息、防爆证件等信息可以联系我们的客服人员获取。

24小时在线客服：15138382006（微信同号）
