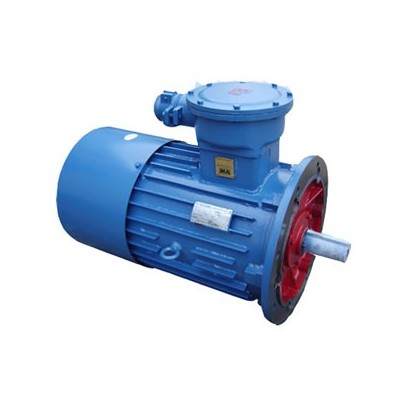

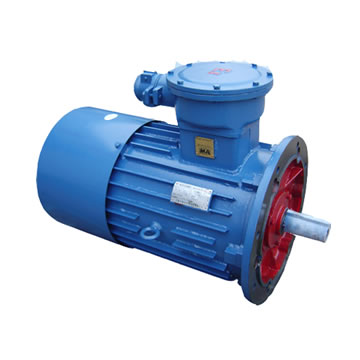

YBS输送机用防爆电机

   该系列电动机适用于煤矿井下驱动刮板输送机、带式输送机、转载机等机械设备。

输送机用隔爆型三相异步电动机(输送机用防爆电机)，其防爆安全性能符合GB3836.1-2010《爆炸性气体环境用电气设备第1部分：通用要求》及GB3836.2-2010《爆炸性气体环境用电气设备 第2部分：隔爆型“d”》的规定，是为驱动煤矿井下采掘工作面可弯曲刮板输送机、皮带输送机或其它设备配套的专用电动机。

性能特点

　　1、本系列电机采用钢板焊机座，坚固美观冷却效果好，具有频繁启动、过载能力强、防护性能好等特点。

　　2、在技术上采用特殊设计，性能上起动转矩大、过载能力强，特别适合驱动井下各种运输机。

　　3、电机底座均用QT450球墨铸铁铸造而成，端盖、内档接线盒、接线盖采用HT250铸铁铸造，具有很高的机械强度。

质量保证

　　1、本系列电机采用F级绝缘，防护等级为IP55，采取自身冷却方式，连续运转方式。振动电机允许满压直接起动。

　　2、执行国家级行业标准，隔爆型性能按GB3836.1-2000/GB3836.2-2000规定，制成隔爆型，防爆标志为“ExdⅠ”。

　　3、本产品均由国家防爆电气产品质量监督检验中心检验，确保产品安全、可靠，有矿用产品安全标志证书、全国工业产品生产许可证书、防爆合格证书，可放心选购。

YBS系列输送机用防爆电机使用条件

    额定电压：380V/660V、660V/1140V

    额定频率：50Hz

    功率范围：4-125kw

    防护等级：IP44（接线盒IP54)

    绝缘等级：F（或H级）

    安装形式：IMB3, IMB5, IMB10等

YBS系列输送机用防爆电机其它参数

1)电动机的主体外壳防护等级为IP44,接线盒防护等级为IP54。

2)电动机的冷却方式为IC411。

3)电动机的结构及安装方式为IMB3、IMB5、IMB10。

4)电动机的额定工作方式为S1。

5)电动机的额定功率为50Hz。

6)电动机的额定电压为380V/660V、660V/1140V。

7)电动机的绝缘等级为F级。

YBS系列输送机用防爆电机应用设备

煤矿中的刮板运输机，带式输送机，转载机，破碎机。

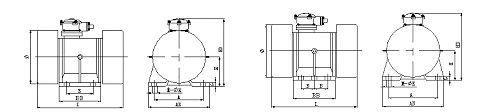

YBS系列输送机用防爆电机安装及外形尺寸

机座无底座，端盖有凸缘

安装及外形尺寸

机座无底脚，端盖无凸缘

DSB输送机用防爆电机型号说明

D S B- 40 – 4

D:特种电机

S:输送机用

B:隔爆型

-40:功率

-4:极数。

YBS系列输送机用防爆电使技术参数

安装尺寸

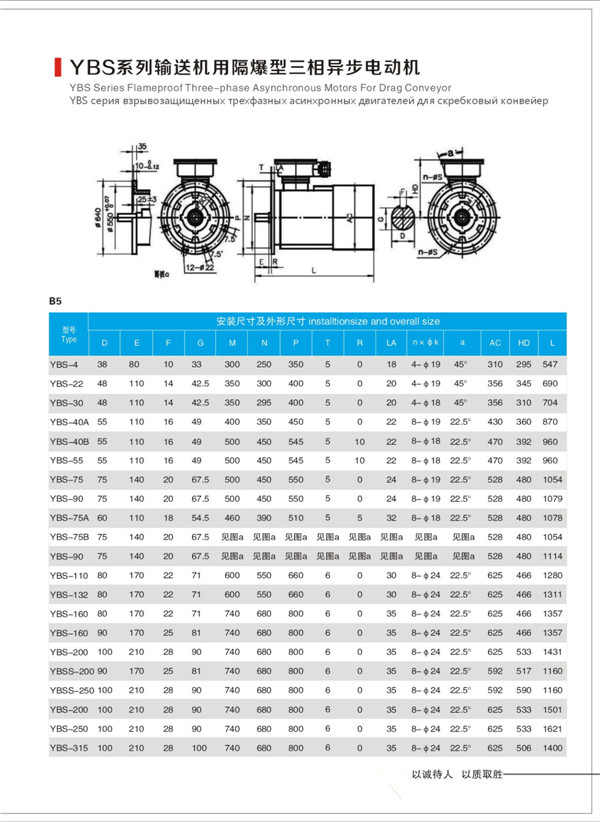

 YBS系列输送机用防爆电机——B5（法兰盘）安装尺寸对照表：

注：B5安装，75kw，90kw的法兰盘尺寸分大、中、小；3中尺寸，在购买时请一定要沟通，达成一致，以免增添不必要的麻烦。

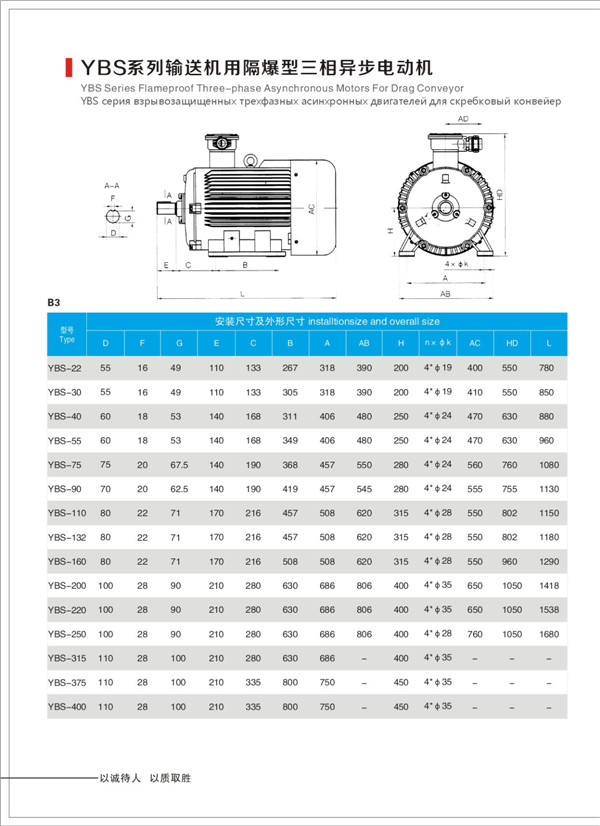

YBS系列输送机用防爆电机——B3（地脚连接）安装尺寸对照表：

订购须知:

订货时须注明电动机型号、极数、额定功率、额定电压、额定频率、安装结构型式、防护等级、环境要求等。
