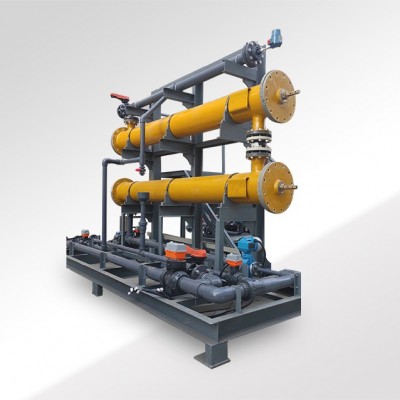

撬块式电解海水制氯系统；次氯酸钠发生器（海水型）

JB/T 2932-1999

水处理设备技术条件

GBT 50050-2017

工业循环冷却水处理设计规范

DL 5068-2014

火力发电厂化学设计技术规程

DL 5054-1996

火力发电厂汽水管道设计技术规定

GB 6450-86

干式电力变压器

GB 3859-93

半导体电力变压器

GB 3956-97

电力装置电线电缆铜、铝导电线芯

GBJ 87-1985

工业企业噪声控制设计规范

HG/T 20538-2016

衬塑（PP、PE、PVC）钢管和管件

海水过滤系统

过滤海水至微米级，防止大颗粒物质进入电解槽组影响电解过程。

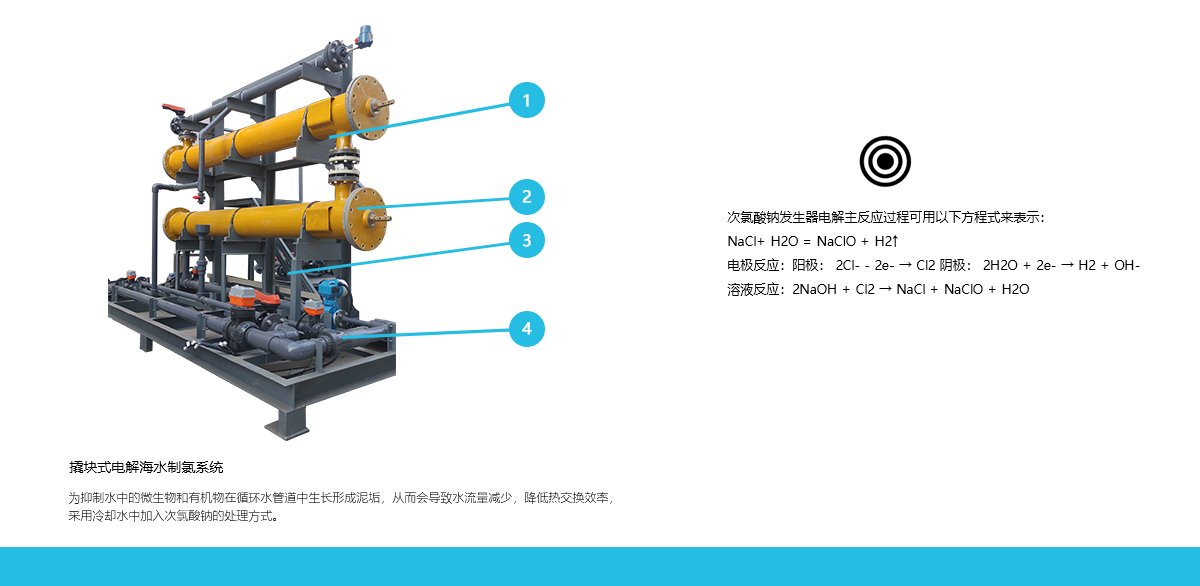

电解槽组

电解槽组是整套设备的核心单元，电解槽组采用钛基钌铱稀有金属氧化物涂层，海水通过电解槽组经过直流电催化作用将海水种的氯化钠转化成次氯酸钠和氢气。

整流变压器

通常采用可控硅形式整流变压器，通过变压器把电压变到需要的电压，然后用晶闸管进行可控整流。将输入的交流电转化为直流电通过正负极提供动力源输出至电解槽。

存储与脱氢罐

产生的次氯酸钠溶液和氢气通过管道进入存储与脱氢罐进行暂时性存储与脱氢过程。

脱氢风机组

风机组一般采用1D+1S形式，将大量空气鼓入存储与脱氢储罐对产生的氢气进行稀释并提供动力源将稀释的氢气排出至安全排放点。

投加泵组

采用耐腐蚀离心泵输出至投加点。

酸洗系统

将原料31%盐酸稀释并进行暂存供电解槽组酸洗使用，清除电解槽组结垢。

控制系统

整套设备的中控系统，用于控制成套设备的自动启停和与外部协调控制。

动力分配系统

为电机及相关电气驱动设备分配动力源。

可选配件

默认标配管板式(PPE)电解槽

1. 板网式电解槽 (MESH)

2. 同心圆管电解槽 (CTE)

循环水处理

工业

石油，化工循环水处理

电源效率

%

≥75

≥92

直流电耗

kW.H / Kg.Cl₂

≤4.5

≤3.4

析氯电位

V (S.C.E)

≤1.13

≤1.04

阳极强化寿命实验

Hr

≥30

≥100

阴极使用寿命

Y

≥20

永不损坏

酸洗周期

D

30

≥36

场地布局尺寸

咨询当地业务人员
