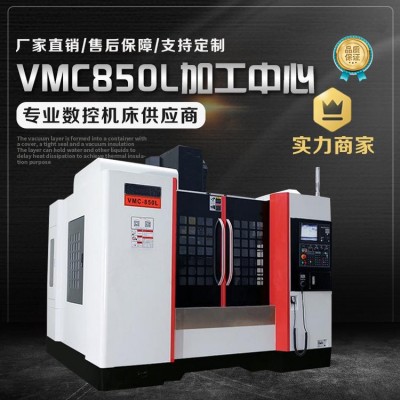

VMC850L立式加工中心

工作台

工作台面积

mm

1000×500

T型槽

mm

5-18-90

承重

Kg

500

行 程

移动范围  X、Y、Z

 mm

800×500×500

主轴鼻端至工作台距离

mm

     110-610

主轴中心至立柱导轨面距离

mm

560

进 给

快速移动速度 X、Y、Z

m/min

24/24/18/min

切削进给速度 X、Y、Z

mm/min

10-10000mm/min

丝  杆

丝杆规格X、Y、Z

滚珠

4012

导  轨

X轴线轨规格

滚珠

MSA35LA

Y轴线轨规格

滚珠

MSA45LA

Z轴线轨规格

滚珠

MSA45LA

主  轴

主轴锥孔

BT40/φ150

主轴转速

r/min

          8000rpm

主轴功率

kw

交流伺服7.5

刀 库

刀库容量

把

24

刀具重量

kg

6kg

刀具尺寸

mm

φ130×300

精 度

定位精度X/Y/Z

mm

±0.005/300mm

重复定位精度X/Y/Z

mm

±0.003

扭  矩

XYZ轴电机参数

NM

10、12、12

一般规格

设备重量约

KG

5200

外形尺寸

mm

2550x2200x2700
