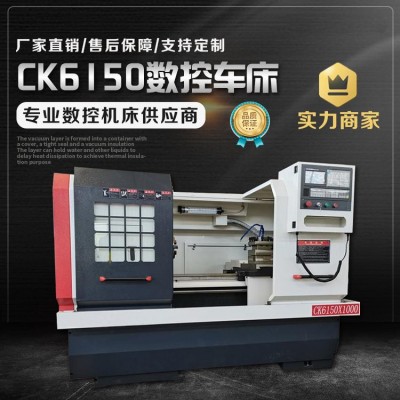

CK6150数控车床

床身上最大回转直径

Max.Swing over bed

mm

Ф500

拖板上最大回转直径

Max.Swing over cross slide

mm

Ф280

最大加工长度

Max.Processing length

mm

750/1000/1500/2000

X/Z最大行程

X/Z axis travel

mm

X:300   Z:750/1000/1500

主轴传动形式

Spindle transmission type

三档变速，档内无级变频调速

主轴转速

Spindle speed

rpm

20-130/100-600/200-1600

主轴端部形式

Spindle nose

750/A2-8   1000/C6

主轴通孔直径

Spindle bore

mm

独立主轴52/齿轮82

主轴锥度

Spindle taper

MT6

主轴电机功率

Spindle motor

kW

7.5/11

卡盘尺寸

Chuck size

mm

250

滚珠丝杠规格

Ball screw dia.and pitch

mm

Ф25*6/Ф40*8

X/Z进给电机扭矩

X/Z axis feed motor torque

N.m

X:5    Z:7.7

X/Z快移速度

X/Z axis rapid traverse

m/min

X:6   Z:8

X/Z重复定位精度

X/Z axis repeatability

mm

0.01/0.015

工件加工精度

Processing accuracy

IT6-IT7

工件表面粗糙度

Workpiece surface roughness

Ra1.6

尾座套筒直径

Tailstock quill dia.

mm

75

尾座套筒行程

Tailstock quill traverse

mm

140

尾座套筒锥度

Tailstock quill taper

#

MT5

刀架形式

Tool post type

电动四工位Electric 4 station

刀具外形尺寸

Cutting tool shape size

mm

25*25

导轨形式

Guide form

单山+平轨

Single mountain+Flat rail

总电源容量

Total power capacity

kVA

12

外形持尺寸

Machine dimension(L*W*H)

mm

2150/2500/3000*1500*1650

机床重量

N.W.

kg

1800/2000/2500
