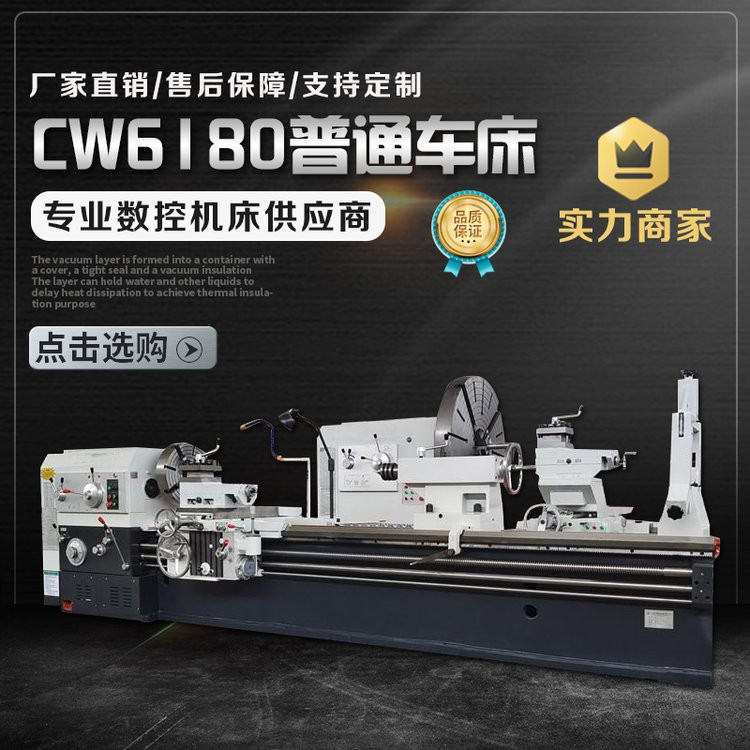

CW6180普通车床

项目

主要参数

单位

标配

工作范围

床身上回转直径

mm

Ф800

通过滑板回转直径

mm

Ф480

X 轴（横向）行程

mm

470

Z 轴（纵向）行程

mm

1500/2000/3000

床身

床身导轨宽度

mm

600

两距

mm

1500/2000/3000

床脚

型式

床身床脚整体铸造

主轴

主轴头型号

mm

C-11

主轴内孔锥度

公制（1:20）

主轴孔径

mm

Ф105

主轴转速(三档变频，档内

rpm

40-125, 110-350, 290-950

主轴电机功率

KW

11KW

卡盘（手动三爪卡盘）

mm

Ф400

伺服轴

X 轴丝杆 /Z 轴丝杆（型号

） mm

3210/6310

X 轴/Z 轴伺服电机扭矩

Nm

15Nm/30Nm

快速进给速度

m/min

6m/min,8m/min

工作精度

加工精度

level

IT6-IT7

重复定位精度

mm

X 轴≤0.012；Z 轴≤0.017

粗糙度

um

Ra≤3.2μm

刀架（艺喆）

形式

type

立式四工位电动

刀具尺寸

kva

32×32

重复定位精度

mm

≤0.015

尾座

套筒直径/行程

mm

Ф100/250

套筒孔锥度

MT NO

MT6#
