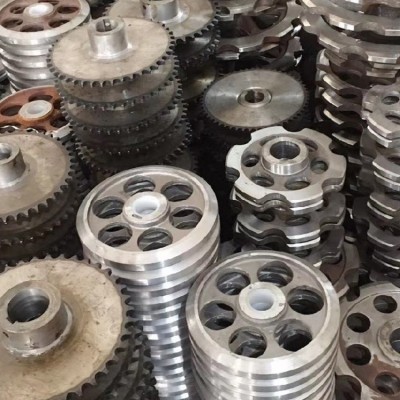

机械格栅梅花轮导向轮配件可定制2

用途：

GSHZ型回转式格栅除污机（又称“固液分离器”），广泛应用于城市污水处理厂、自来水厂、泵站、电厂进水口，自动拦截并清除水中的漂浮物，保证下道工序的正常运行；也可用作纺织、印染、屠宰、制革、造纸、制糖、酿酒、食品加工中的固液分离。

主要特点：

结构紧凑、电气控制简单，便于实现自动化；耐蚀性优、能耗小、噪音低；除污动作连续、排污干净、分离效率高。

工作原理：

    该设备是由ABS工程塑料、尼龙或不锈钢制成的特殊形耙齿，按一定的排列次序装在耙齿轴上形成封闭式耙齿链，其下部装在进水渠水中。当传动系统带动链轮作匀速定向旋转时，整个耙齿链便自上而下运动，并携带固体杂物从液体中分离出来，流体通过耙齿间隙流出去，整个工作状态连续进行。

    由于耙齿的特殊结构形状，使耙齿链携带杂物到达上端反向运动时，前后耙间产生相对自清运动，促使杂物依靠重力脱落，设备后面可设置旋转的清污刷，进一步除净滞留在耙齿污物，如需要定货时需注明。

技术参数：

按设备宽B格栅机分:单联机GSHZ300-1400型、并联机GSHZ1400-3000型。选型由过水量、提升高度而定，同时根据所分离杂物的大小选配不同格栅。

选型必备参数说明：

    必备：渠道的宽度（或者设备的宽度）B、渠道的深度H、格栅栅隙b、耙齿材质要求、机架材质要求。

    无特殊说明的按常规：安装角度75°，出渣高度600MM，功率标配，板材厚度标配

GSHZ型回转式格栅除污机结构简图：

过水流量表：
