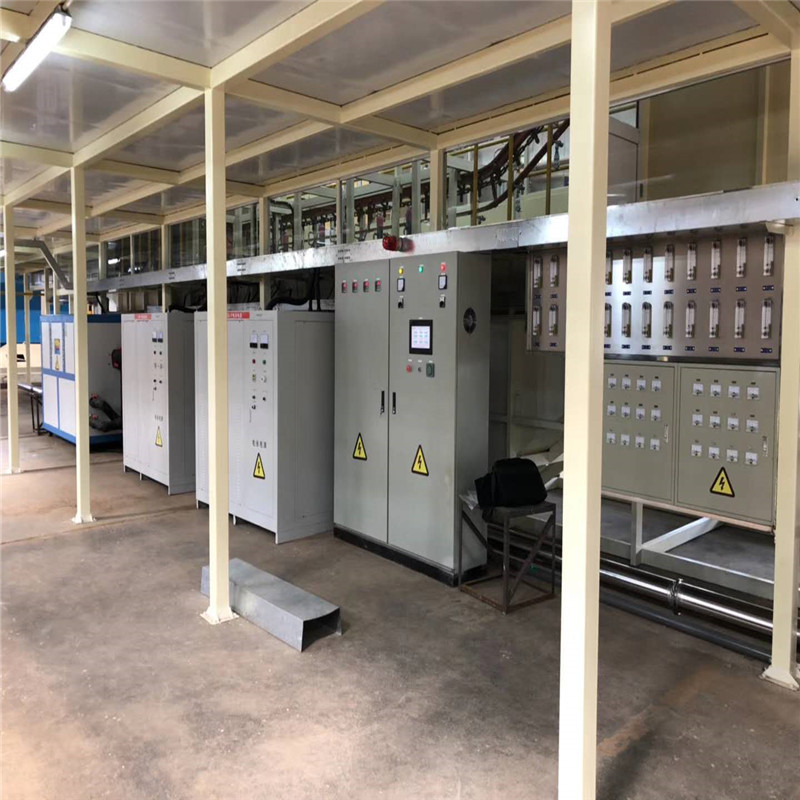

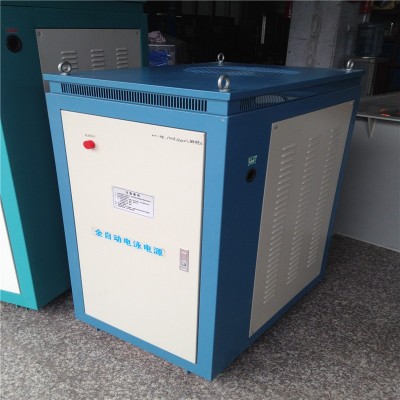

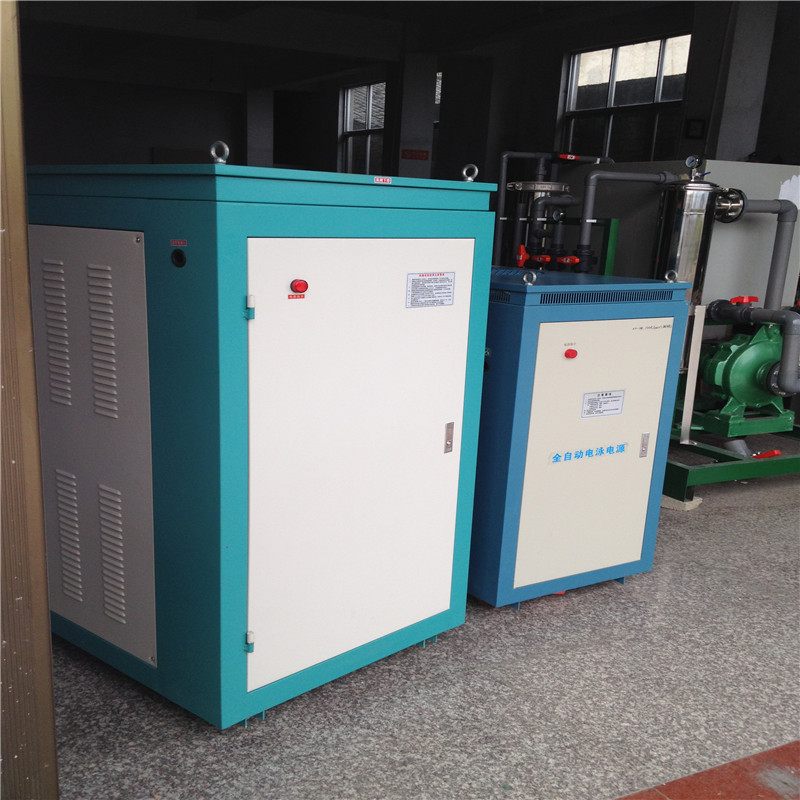

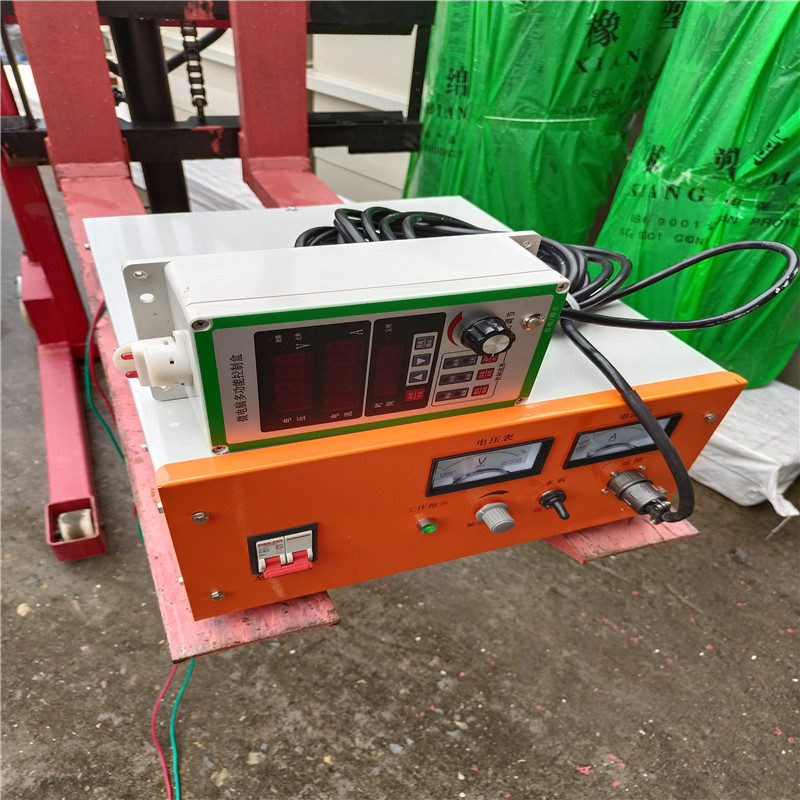

KGY4系列电泳电源简要说明

本系列电泳电源是为小型精细工件，如打火机、眼镜框的电泳漆而设计的小型电泳电源，其较低纹波系数和高精度的输出电压、输出电流稳定性可以大大提高泳漆层的光洁度和平整度。

一、 主要特点，功能与使用

1、 冷却风路通过主电路，控制电路则与之隔离，这大大提高了整机的抗腐蚀性。

2、 主电路采用可控硅单相全波整流方式，直流输出接有大电感电容滤波，使直流输出的纹波系数≤4%。

3、 电脑计时控制功能

本电源新采用本厂专门开发的SJDA电脑时间继电器，表面采用全密封结构，不仅避免常用的拔码式继电器容易腐蚀损坏的缺点，而且还可以设置多段时间输出，特别适合电泳工艺上所需的工件入槽浸泡一段时间后再开始涂泳的要求。具体使用方法是，打开计时开关，继电器段数显示“1”，时间显示为“OOXX”或其它数值，此值为“浸泡时间”（工件入槽无电流输出）。按“换段建”一次，继电器段数显示“2”时间显示为“OOXX”此时间为工作时间，如果您需要改变浸泡或工作时间 请按“”或“”键，按“”或“”一次，时间值增加或减少1秒，按住不动，数值会自动快速增加或减少。最长时间值为“9998”秒，设置完成后，放入工件，按“启动”按钮，电源即开始工作。工作完成后，主机会发出5秒钟的讯响信号，同时电压、电流自动回落。按“启动”按钮电源重新开始工作。关掉计时开关，电源工作处于手动状态。如果您不需浸泡时间，将第一段时间设置为“0”即可。（详细说明请查后备注第二项第9条）

4、 泳槽温度控制

电源装有温度控制仪，用以设定泳槽漆液的温度，温控仪的型号，挡次可由用户选定，但外形尺寸以国际标准的48×48为宜。

5、 控制电路为单板金脚插卡式结构，内设多种自动控制功能和过载、过流、限流、短路等自动保护功能。

6、 稳压、限流功能

本电源配有稳压调节器和限流毫伏放大器、输出电压稳压精度≤0.01，在稳压状态下还具有限流功能，在电源输出电流≥100％额定值时，自动转为稳流状态，既保护工件又保护整机不至过流而损坏。

7、 过流、短路、过载保护功能

在电源发生外部短路或输出电流≥120％额定值时，整机立即截流而处于自动保护状态，响应时间≤40MS，可有效地保护可控硅元件，提高装置的可靠性，在过流保护失灵或风机停风时，由温度敏感元件组成的二级保护动作，同样使装置截流自锁。自动保护启动后，红灯点亮，输出电流降为零，这时请关掉主电源，查明原因后才可重新开机！

8、 柔软启动功能

本电源的软启动部分为集成运算放大器组成的给定积分电路，其输出电压上升斜率均匀且线性较好。

9、 输出最高电压限定功能

为提高工件的质量，减少人为影响，本机内设有限压电路，出厂设定为额定值，用户可根据需要调节插卡的VF精密电位器使最高电压限定从60％—105％额定值。

二、 使用与维护

1、 将机背后的交流输入电缆经外部空气开关或交流接触器送入，不要经常使用机内主电源开关，以免损坏，调换时引起接线错误。

2、 直流输出经红、黑接线柱引出，红色为正电压，黑色为负电压，接线时要压紧。本机输出为对人有危险的直流高电压，要注意人身安全，不要带电出入槽。

3、 本机风机由左向内吹风，因此最好将电源放置在泳槽左上方的架子上，且尽量远些，以免吸入太多的腐蚀性蒸气而引起故障。

4、 本型电泳电源装有槽温控制器，温度控制范围0—100℃，输出可直接接≤2KW的加热棒或小循环泵。输出接在大电流端子排上，交流输出为220V。

5、 为方便电源装置离泳槽远时的控制，本型电泳电源的背后端子排上有远方控制引出线，此端接一按钮可代替本机的启动按钮。

6、 本机的启动按钮、时间继电器、电压调整电位器、蜂鸣器等为易损部件，使用中要准备一些备品。

7、 输出电压不稳或失控时可能是电网电压太低（KGY4型电泳电源输入电压为220V±10％）。也有可能是电路板插脚接触不良，电路板的插脚镀有真金，如有变色氧化时，请用细布加无水酒精擦洗，不能用砂纸打磨。

8、 如工件上漆效果不好，电流不会自动回落时，有可能是电路板故障或可控硅单臂导通；请检查电路下方的二只发光二极管是否全亮；可控硅的检查可用交流钳型电表在有负荷的情况下测量是否有电流且受控，另外，可控硅只有一臂导通时，输出电压有负荷时会达不到额定值。

9、 备注说明 KGY4-Ⅱ型电泳电源不仅具备KGY4型的所有功能外，还另外增加Ⅰ段浸泡和多段调节输出功能。具体使用方法是“计时器”“Ⅰ段”时间为浸泡时间，如不需要可将时间值设为“0”，“Ⅱ段”为输出调节，此段输出含有柔软上升功能，“Ⅲ段”“Ⅳ段”可作分段调节输出。“Ⅲ、Ⅳ段”输出值必须大于“Ⅱ段”输出值，否则将不受调节。
