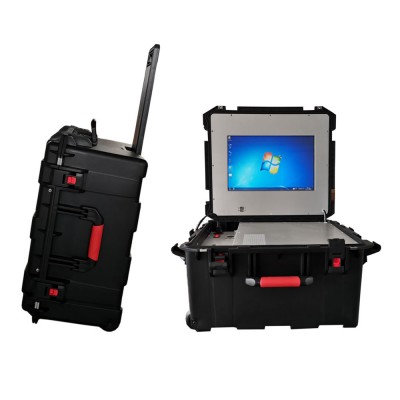

金普GC-8890便携式气相色谱仪

公司最新推出的一款适用于变压器现场快速分析的便携式专用色谱仪。该仪器采用经典的三检测器流程，一次进样即可完成绝缘油中溶解的七种气体组分含量的全分析（包括H2、O2、CH4、C2H4、C2H6、C2H2、CO和CO2），分析数据与传统的试验室色谱仪数据完全吻合。仪器采用先进的小型模块化设计理念，整机体积小、重量轻，便于携带到现场进行分析，为变压器的监督试验提供及时、准确的数据的同时也节约了大量的人力、物力。该产品于2020年2月省重点新产品称号，并获得当地政府的重点新产品转化项目资金扶持。

执行标准：


GB/T 17623《绝缘油中溶解气体组分含量的气相色谱测定法》

GB/T 7252《变压器油中溶解气体分析和判断导则》


技术指标：

技术特点



1、全微机化触摸屏操作
四路温控、载气流量可同时监视，方便观看多路控制参数。并实现对各温区温度数字设定与控制、检测器控制、流量显示、超温保护等多种功能单键操作。
2、网络化
采用10/100M自适应互联网通信技术，可组成局域网，通讯效率高，实现了远距离数据传输。
3、三检测器流程
一次进样，可同时测量油中H2、CO、CO2、CH4、C2H4、C2H6、C2H2七种组分。
4、采用先进的对数放大器技术。
5、自动保护功能
6、具备载气压力和流量监测功能，当压力或流量超出预设范围，会自动断开桥流。
7、流量显示功能
具有质量良好的电子流量传感器，可精确显示载气流量。
8、记忆功能
在电源断电或瞬间干扰下，微机系统可将控制参数自动保存，干扰过后自动恢复正常运行。
9、保护和自诊断功能
当控温铂电阻短路（或开路），温度超过设定保护值时，能自动断开加热开关保护仪器，并显示故障部位和故障类型。
10、仪器操作简便
各项参数设置方便，用户在每次试验时只需进行简单的开关机操作即可，使用极为简便。
11、智能启动
采用智能传感启动技术，保留时间的计算更加精确。

软件技术指标

2.1.最小检测浓度（单位µL/L）：

2.2.定性重复性：偏差≤1％
2.3.定量重复性：偏差≤3％
2.4.操作方式：可以进行工作站和仪器面板控制
2.5.温控区域：6路
2.6.温控范围：室温+4℃～450℃，
2.7.控温精度：±0.05℃
2.8柱箱程序升温：≥20阶
2.9.进样程序升温：≥7阶

工作站

电力系统专用色谱工作站是基于windows系统开发的最新一代色谱工作站，是经专业设计具有强大功能的实用数据处理系统，其故障判断符合最新的国家标准，数据采集采用24位高精度的USB接口数据采集卡，输入范围可达-2v~+2v，分辨率+1 μV。

主要性能如下：
3.1 干扰峰启动功能，能根据进样干扰自动启动工作站及色谱仪。
3.2 设备管理功能：简洁而直观的设置用户的设备管理卡片，分析结果根据不同的设备分类保存，令数据的管理一幕了然。
3.3 灵活的打印功能：提供固定格式和自定义模版格式的结果报告。
3.4 自动故障诊断：分析结束自动超标提示、提供符合国标的三比值诊断、TD图示、组份浓度图示，大卫三角形等多种故障诊断方式。
3.5 轻松定性：可自动或手动编辑峰鉴定表。自动计算校正因子，可以进行多次校正平均。
3.6 数据图示：根据已经入库的历史记录，直观显示某设备历史数据中各组分的浓度趋势图。
3.7 强大的谱图处理功能，可以实现谱图的基线平齐及谱图嫁接。
3.8 实时双向通讯：全反控、网络化，仪器内置数字接口。
3.9 开放式数据管理：保存完整的相关设备信息以及分析结果数据信息。方便增加、修改、删除，随意调阅、检索。开放式数据格式，适用于多用户数据共享，方便其他数据库管理软件访问以及管理部门的检索需求。
3.10灵活的峰识别和处理能力：可以通过设置参数和时间程序或手动修正方式进行色谱峰的识别、删除及调整基线切割。确保分析结果的准确性。
