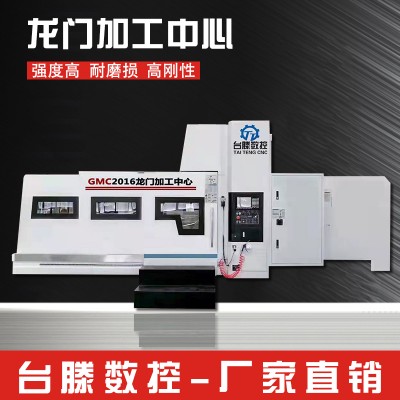

GMC2016龙门加工中心

GMC2016龙门加工中心详情

主要结构特点

• GMC2016龙门加工中心龙门式结构为封闭式门型结构,而床身式结构为"C"型敞开式结构,顾名思义封闭式结构一定比敞开式结构更为稳定,高强度HT300优质铸铁,并经时效处理设计结构合理,铸造及加工工艺性好,具有高的刚度,良好的抗挠性和优良的精度稳定性。

• 超短喉深,龙门式结构解决了床身式结构最为薄弱的环节—喉深问题,轻小龙门的喉深比床身式立加缩短了50%,其机床刚性可提高2倍。

• 龙门结构最为薄弱的滑枕部位,在经过大量的使用验证后,为其增加了一组线轨,使得四线轨结构的刚性大为加强,基本克服了滑枕刚性不足的问题,使整机刚性较床身式加工中心成倍提高。

• 采用台湾知名品牌高速、高精度、高刚性主轴单元,轴向和径向承载能力强,转速达8000rpm;

• GMC2016龙门加工中心主轴采用中心吹气结构,在主轴松刀后迅速用中心高压气体对主轴内锥进行清洁,保证刀具夹持的精度;

• X、Y、Z三个方向导轨、丝杠都采用密闭防护,保证丝杠及导轨的清洁,确保机床的传动及运动精度;

• 机床外防护采用全封闭结构设计,安全可靠;

• 采用集中自动润滑装置,定时、定量的自动间歇式润滑,工作稳定可靠;

• Z向氮气平衡,使主轴上下移动时更平稳。方滑枕设计,更进一步地提高整机刚性。

• 1:1.5的工作台长宽比,更适合于模具、模架类工件的加工。

GMC2016龙门加工中心参数

GMC2016龙门加工中心主要技术参数

GMC2016龙门加工中心配置

GMC2016龙门加工中心主要配置

• HT-300优质铸件(银川)。

• 进口滚珠丝杆(台湾上银/银泰)。。

• 台湾产主轴(罗翌、丹铨),主轴带轮及皮带。

• 台湾产增压缸(尚品、北钜、臻赏)。

• 进口轴承(NACHI/NSK)。

• 进口联轴器(瑞迪)。

• 三轴锁紧螺母(银锡)

• X、Y、Z(下)不锈钢导轨防护。

• 进口日本河谷润滑系统。

• 国产优质冷却系统含水泵、水箱。

• 气动元件、(台湾金器)。

• 电动原件、(施耐德、德力西)

• 自动螺旋排屑功能。

• 系统配FANUC OI MF 可选(日本三菱、GSK25I、国产KND2000MF)。

GMC2016龙门加工中心主要外购件清单

备注:如有配件缺货,则以同规格参数同档次或更高档次品牌替代。

精度

GMC2016龙门加工中心精度按GB/T20958.2-2007《加工中心检验条件 第2部分:龙门加工中心几何精度检验》和GB/T8771.4-1998《加工中心检验条件 第4部分:线性和回转轴线的定位精度和重复定位精度检验》制造和验收。

CNC控制系统(FANUC OI MF)

系统具有完善可靠的联锁、安全保护和故障诊断报警等功能,配有RS232标准通讯接口,能实现DNC加工。

GMC2016龙门加工中心随机附件
