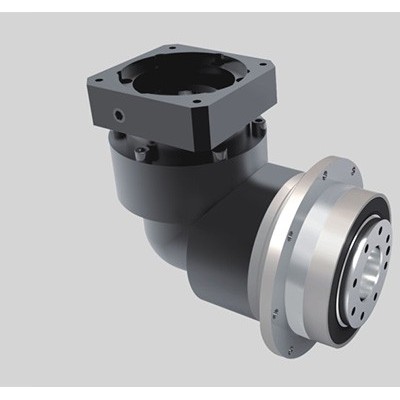

品牌：: 奥斯本

● 低噪音:采用螺旋齿轮设计，实现了减速机的顺畅、安静运转。

● 高精度背隙可达3弧分以内，定位精确。

● 高刚性、高扭矩输出轴采用大尺寸，大跨距式双支撑轴承设计，大大提高了减速机刚性和扭矩。

● 高效率:单段可达95%以上，双段可达92%以上。

● 免维护:油脂磨耗低，可终身润滑。

● 密封效果好:润滑油脂具有高粘度、不易分离的特性，并采用IP65防护等级，确保无润滑油脂泄漏。

● 自由安装:可任意安装减速机。

● 适用性广;适用于任意型式伺服电机。

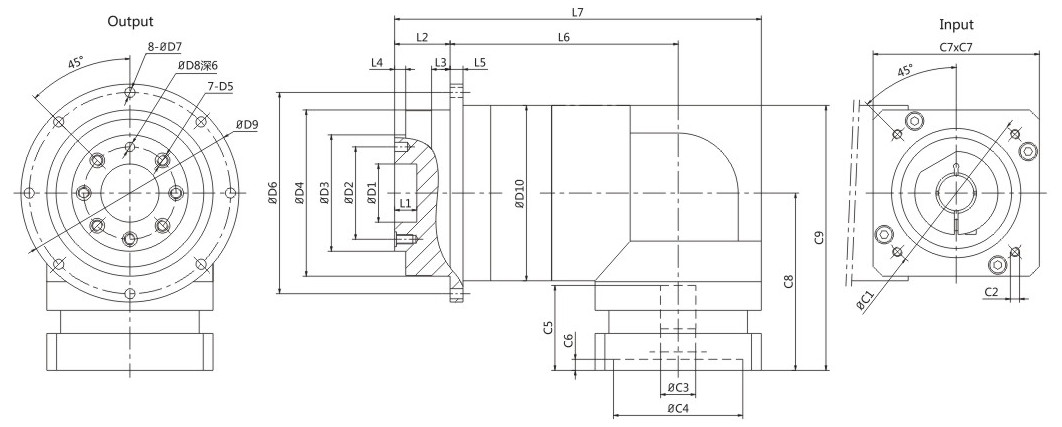

TDR060-L1
Dimension	D1	D2	D3	D4	D5	D6	D7	D8	D9	D10	L1	L2	L3	L4	L5	L6	L7	※C1	※C2	※C3	※C4	※C5	※C6	※C7	C8	C9
Type Ⅰ	20	31.5	40	64	M5	79	4.5	5	86	70	8	19.5	8	3	4	71	125.5	70	M4	14	50	32	6	60	75	110
Type Ⅱ	20	31.5	40	64	M5	79	4.5	5	86	70	8	19.5	8	3	4	71	125.5	90	M5	19	70	43	6	80	87	122

TDR060-L2

TDR060-L2
Dimension	D1	D2	D3	D4	D5	D6	L1	D7	D8	D9	D10	L2	L3	L4	L5	L6	L7	※1	※2	※3	※4	※5	※6	※7	C8	C9
Type Ⅰ	20	31.5	40	64	M5	79	4.5	5	86	70	8	19.5	8	3	4	94.5	149	70	M4	14	50	32	6	60	75	110
Type Ⅱ	20	31.5	40	64	M5	79	4.5	5	86	70	8	19.5	8	3	4	94.5	149	70	M4	11	50	32	6	60	75	110

TDR060
速比	Ratio		4	5	7	10	20	25	35	40	50	70	100
额定输出扭矩 T2N	Nominal Output Tourque T2N	Nm	48	60	50	40	48	60	50	48	60	50	40
急停扭矩 T2NOT	Emergency Stop Torque T2NOT	Nm	2.5倍额定输出扭矩 2.5times of Nominal Output Torque
额定输入转速n1N	Nominal Input Speed n1N	rpm	5000
最大输入转速 n1B	Max. Input Speed n1B	rpm	10000
扭转刚性	Torsional Rigidity	Nm/arcmin	13
容许径向力 F2rb	Max. Radial Load F2rb	N	125
容许轴向力 F2ab	Max. Axial Load F2ab	N	2110
只用寿命	Service Life	hr	20000（连续运转寿命减半①）
噪音值	Noise	dB	≤70（输入转速=3000rpm、空载、距离1M②）
使用温度	Operating Temp	℃	-10 ~ +90
防护等级	Degree of Reducer Protection		IP65
润滑	Lubrication		合成润滑油脂（终身润滑）Synthrtic lubrication oils
转动惯量 J1	Mass moments of Inertia J1	Kg·cm²	0.14	0.13	0.13	0.13	0.13	0.13	0.13	0.13	0.13	0.13	0.13
标准背隙P2	Standard Backlash P2	arcmin	≤8				≤10
效率 η	Efficiency η	%	≥93%				≥90%

① Half-life under continuous operation mode.

② Raducer under no-load mode, input speed is 3000, the vale which Noise Measurement machine get at one mater away postion.
