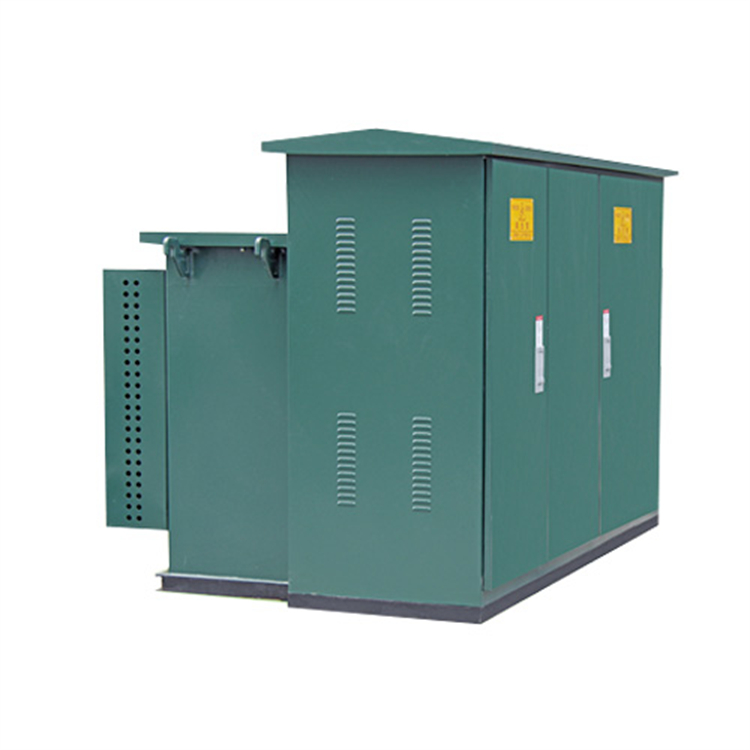

产品特点光伏发电作为一种清洁的能源生产方式，在国内外得到迅速的发展，ZGS□-Z.T-□/□系列组合式变压器正是为满足日益增长的光伏发电的供电要求，我公司生产10kV、35kV组合式变压器基础上，消化吸收各技术结合国内需求自行开发的系列产品。该产品是将变压器，负荷开关，高压熔断器安装在变压器的箱体内，利用变压器的绝缘液体作为整个产品的绝缘和散热介质，采用全密封结构，外壳采用分体，喷丸、酸洗、磷化、分别喷涂底漆、中间漆、面漆达到表面的防腐性、耐厚性、防紫外线性均超过普通喷涂的强度，具有体积小，重量轻、安装方便等优点。

结构特点

ZGS11-ZF-1600/40.5组合式变压器为用户提供35kV的井网电压。该产品箱体内按功能分为高压室、变压器室和低压室，三个隔室“品”字或“目”字形布局。

该产品底座为焊接式结构，底座以上的围板、隔板、门和顶盖等部分采用局部焊接和螺栓组装。箱体外壳采用冷轧板材料，外表面为涂漆或喷塑工艺。保证产品适应于户外的气候条件。

组合式变电器的变压器散热片露于户外，采用自然通风方式冷却;箱体内还可根据外部环境配置去潮装置以尽量避免内部元件发生舒露。箱体的密封部位应有可靠的密封性能，顶盖不应积水、漏水。

该产品箱体内各个独立的隔室必须有足够的照明设施，并能随室门的开启与关闭而自动接通和切断照明电源。外壳

1ZGS11-ZF-1600/40.5组合式变压器外壳的材料:顶盖采用冷轧钢板材料。外壳的金属材料已经过防腐处理，表面看盖层有牢的附着力，并均勾一数保证在规定时间内不会被腐馆。外面四周(除门外)，均不可打开和拆卸，各功能室的门上有标明其功能的标牌，并有警示标志。

2.外壳有足够的机械强度，在起吊、运输和安装时不会变形或损伤。箱体

1.箱体骨架采用焊接式:高低压室和变压器室布置成“目”字或“品”字形。箱体有足够的机械强度和刚度，在起吊、运输和安装时不会变形和损坏:箱体的外观和色彩美观，并与环境相协调。

2.箱体上所有的门均向外开，开启角不小于90°，并设了定位装置。门锁采用能防雨、防堵、防锈的暗锁。各单元门均满足防雨要求。高压配电室

1.高压配电装置采用负药开关，插入式熔断器、时型电绩插头均可实现在200A电流下切断与关合负载电流，切不可超过其额定值。无载分接转换开关须在断电情况下进行调压。

2.高压母线和连线应有相别标记，其结合部位采用支持绝缘子固定，一般部位使用导线夹固定，三相导线各自单独固定。

3.可监测变压器顶层油湿和油亮高度。接地

1.组合式变压器的接地系统应符合G811022-1999的规定。

2.组合式变压题的箱体应设专用接的导体，该接地导体上没有与接地网相连的固定连接子，其数量不少于2个，并有明显的接地标志。接地端子为直径不小于12mm的领质摆栓。

如用铜导体当额定短路持续时间为15时应不超过200A/mm’;当额定短路持续时间为3时应不超过125A/m㎡’，但其截而不小于30mm

馆合式变压院的金屋骨加，高压配申装置、低压配电装置和变压器室金属支加询有符合技术条件的接地子，并与专用接他导体可靠的连接在一起组合式变压器的三室通过专用接地导体相互连接，否则应通过专用的锅子可靠地连接在一起。所有高低压设备的非带电金属操露部分均可靠接地门和在正常运行条件下可抽出部分均保证在打开或隔离位置时仍可靠接地。
