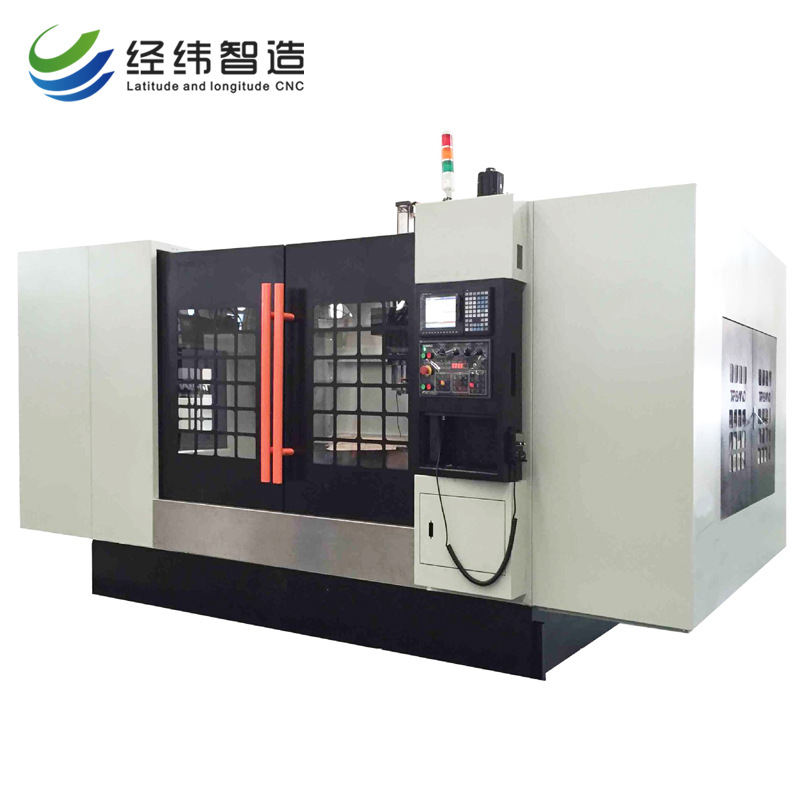

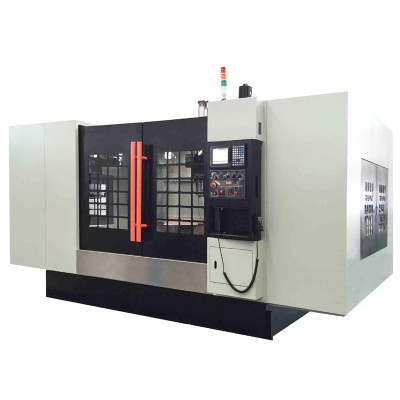

VMC1890立式数控加工中心

加工范围

XYZ轴工作行程

1800/900/680mm

工作台面尺寸

2000×900mm

主轴特性

BT50-￠190/8000 rpm

其它

光机重量(约)

10.5T

加工

范围

X轴行程

mm

1800

Y轴行程

mm

900

Z轴行程

mm

680

主轴中心至立柱导轨面

mm

950

主轴端面至工作台面距离

mm

160-840

 工作

台面

工作台尺寸

mm

2000×900

工作台最大承重

kg

1600

T型槽（槽数-槽宽x间距）

-

5-22×165

主轴

主轴转数

rpm

8000

主轴型式

-

皮带BT50/φ190

主轴马达

kw

22/26(推荐)

伺服

进给

X/Y/Z轴进给马达

Nm

 30Nm/38Nm/30Nm(推荐)

XYZ快速移动速度

m/min

15/15/12

切削进给速度

mm/min

8000

自动    换刀    系统

(选配)

刀库形式

-

     圆盘式     可选

刀库容量

Pcs

24

最大刀具直径(满刀/无邻刀)

mm

Φ150/Φ250

最大刀具长度

mm

350

最大刀具重量

Kg

20

拉拴

-

P50T-1(45°)

换刀时间

sec

3.5

其它

机床重量 （约）

T

14

机床外形（L*W*H）

mm

4900*3300*3600

1

主机

树脂砂铸件

昆明台正

2

机械主轴

BT50-￠190/8000

台湾/罗翌.普森

3

X轴滚珠螺杆

R55-12-C3级

台湾/上银.银泰

4

Y轴滚珠螺杆

R55-12-C3级

台湾/上银.银泰

5

Z轴滚珠螺杆

R55-12-C3级

台湾/上银.银泰

6

角接触球轴承

TAC62B

日本/NSK

7

螺杆预拉螺母

YSR

台湾/盈锡

8

联轴器

无间隙联轴节R+W

德国/R+W

9

集中式自动润滑系统

容积式

日资/河谷

10

打刀缸

增压式

台湾/尚品.协品

11

内防护伸缩护罩

钢盔式伸缩型

台湾/引兴

备注：

1.光机是指:无任何电机、电器、电箱及外围钣金件的主机；按国际、国内相关标准装配、检验、油漆完工。2.如遇配件缺货，则以同参数规格同档次或高于同档次同级品牌替代。

1

一字螺丝刀

1个

2

十字螺丝刀

1个

3

活动扳手

1把

L=200

4

内六方扳手

1套

S=3，4，5，6，8，10

5

基本工具及工具箱

1个

6

水平调整地脚螺栓

1套

1

使用说明书（机械部分）

1份

中文

2

机床精度检验证书（出厂合格证书）

1份

中文

3

装箱单

1份

中文
