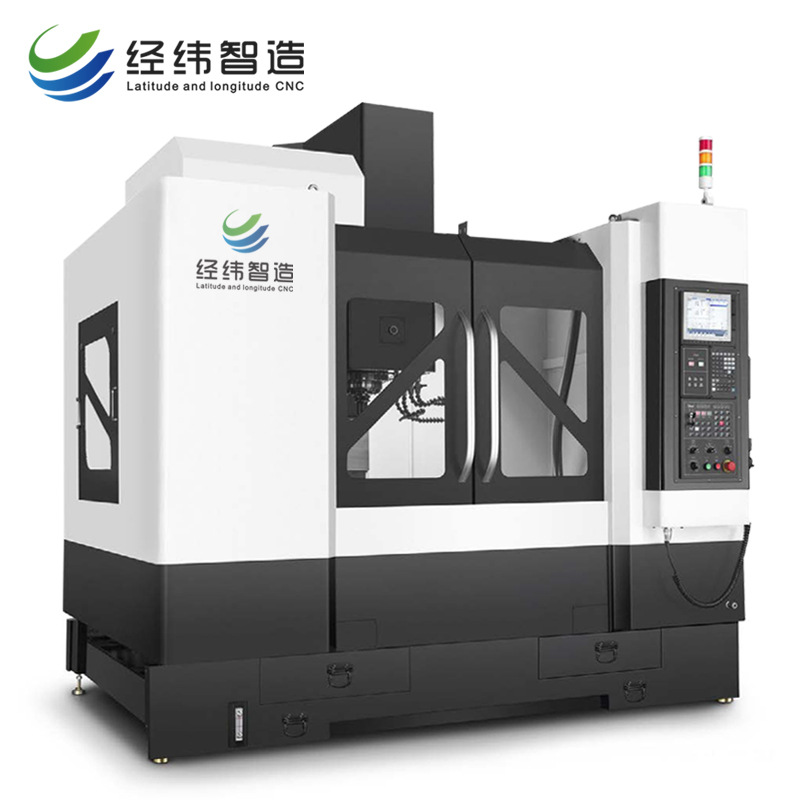

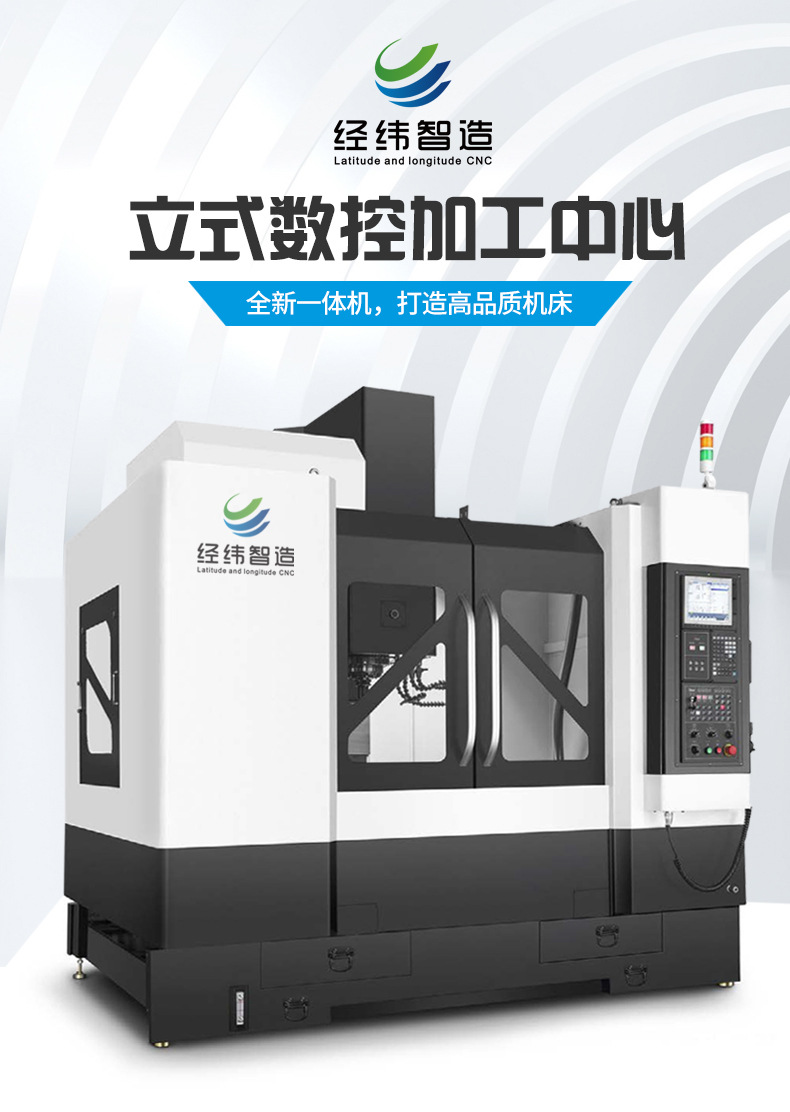

VMC855数控立式加工中心

工作台

工作台面积

mm

1000×550

T型槽

mm

5-18-100

最大承重

Kg

800

行　程

移动范围  X、Y、Z

 mm

800×550×550

主轴鼻端至工作台距离

mm

120-670

主轴中心至立柱导轨面距离

mm

631

进　给

快速移动速度 X、Y、Z

m/min

36/36/24/min

切削进给速度 X、Y、Z

mm/min

10~10000mm/min

主　轴

主轴锥孔

BT40

主轴转速

r/min

8000pm

主轴功率

kw

交流伺服11

刀　库

刀库容量

把

24

最大刀具重量

kg

8

最大刀具尺寸

mm

φ175×350

精　度

定位精度X/Y/Z

mm

±0.008/±0.006/±0.006

重复定位精度X/Y/Z

mm

±0.004/±0.004/±0.004

1

系       统：

 KND2000伺服系统;

2

主  电  机：

 KND2000配套11KW伺服电机;

3

进 给 电 机：

 KND2000伺服电机。

4

主       轴：

台湾8000rpm高速高精密主轴单元。

5

丝       杠：

台湾上银名牌精密滚珠丝杠。

6

   刀       库：

台湾机械手刀库，刀库容量24把刀

7

机床照明工作灯

13

主轴锥孔：BT40 7/24

8

主轴锥孔清洁空气

14

三色警示灯

9

切屑液系统

15

分离式手轮

10

外挂高压式清洁气枪

16

全防护

11

地基垫铁及调整螺栓

17

电器柜冷热交换器

1

控制系统

凯恩帝2000

2

主轴单元

台湾丹铨

3

主轴轴承

日本NSK

P4级

4

丝杠轴承

德国FAG

5

滚珠丝杠

台湾HIWIN

C3级

6

直线导轨

台湾HIWIN

7

刀库

台湾冈田/首轮

24T

8

润滑系统

日本河谷

9

电气柜空调

台湾波英特

10

主要电气元件

法国施耐德或德力西

11

水泵

台湾斯特尔

12

联轴器

日本三木

1

　　机床机械使用说明书

1

机床安装、保养、维修

2

　　机床电气使用说明书

1

机床操作代码、报警列表、电气原理图、电器元件型号

3

　　《操作手册》

1

凯恩帝系统

4

　　《参数手册》

1

凯恩帝系统

5

　　《故障诊断及报警手册》

1

凯恩帝系统

1

主机

VMC855

1台

2

主轴

BT40

1套

随机

3

刀库

24

1套

随机

4

润滑系统

1套

随机

5

照明

1套

随机

6

全封闭防护

1套

随机

7

松拉刀装置

1套

随机

8

冷却系统

1套

随机

9

调整螺钉及垫铁

8套

10

内六角扳手

5、6、8、10

1套

11

呆口扳手

S17~19、S22~24

1套

12

地脚螺钉

8件

13

六角螺母

M16

8件

14

平垫

16

8件

15

数控系统

凯恩帝

1套

随机

16

使用说明书

1

机械、电气各一份

17

合格证明书

1

18

数控系统操作手册

1套

机床几何精度验收标准

GB/T 18400.2-2010

机床定位精度和重复定位精度验收标准

GB/T 18400.4-2010 或JISB6330
