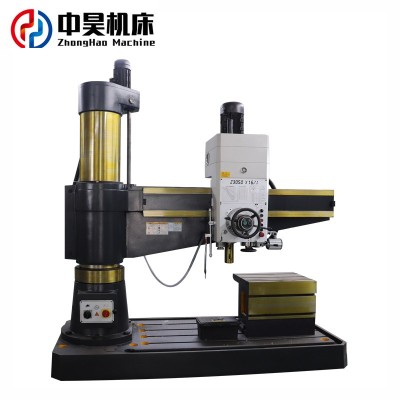

Z3050X16摇臂钻床

 型号及技术参数 Z3050X16/20 Z3063X20
最大钻孔直径mm 50 63
主轴中心线至立柱母线距离mm 350-1600/350-2000 450-2000
主轴箱水平移动距离mm 1450/1650 1650
主轴端面至底座工作面距离mm 350-1570 400-1600
主轴行程mm 315 400
主轴转速范围r/min 25-2000 20-2000
主轴锥孔 MT5 MT5
主轴进给范围min/r 0.04-3.2 0.04-3.2
主轴转速级数 16 16
主轴允许最大进给抗力N 18000 18000
摇臂升降速度r/min O.O2 0.02
摇臂升降距离mm 580 580
摇臂回转范围 正负180 正负180
主电机功率kw 4 5.5
机床净重kg 3500/4200 7000
外型尺寸mm 2500/2920X1150X2940 2920X1150X2940
