重量: 7000（kg）

主电机功率: 5.5（kw）

主轴转速范围: 8000（rpm）

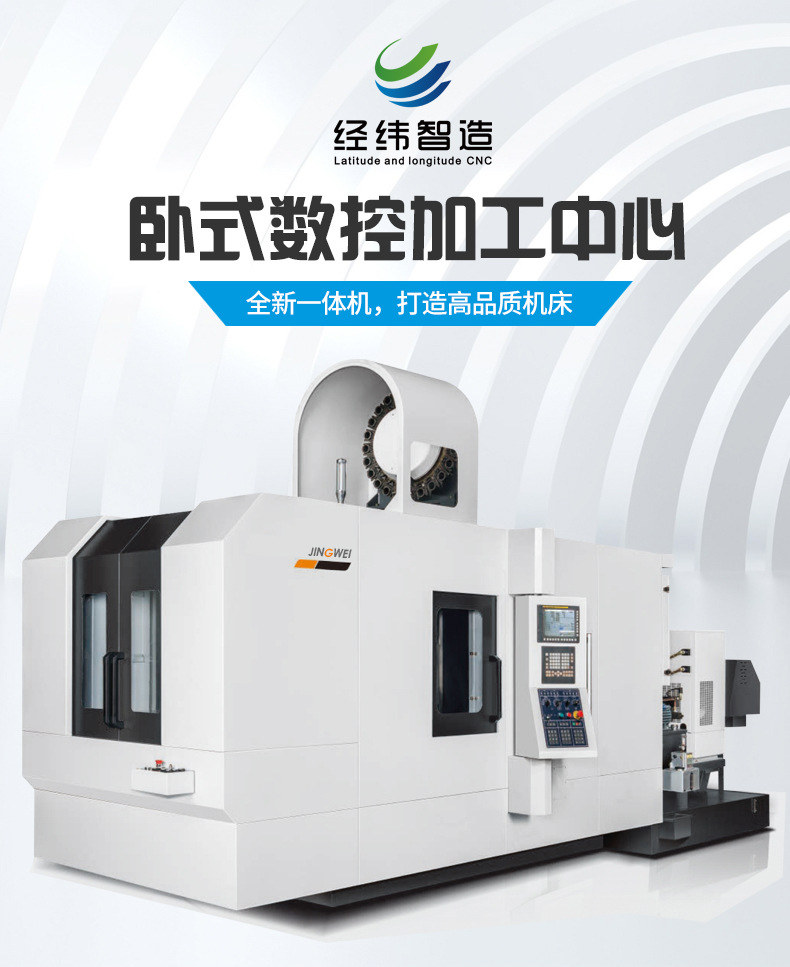

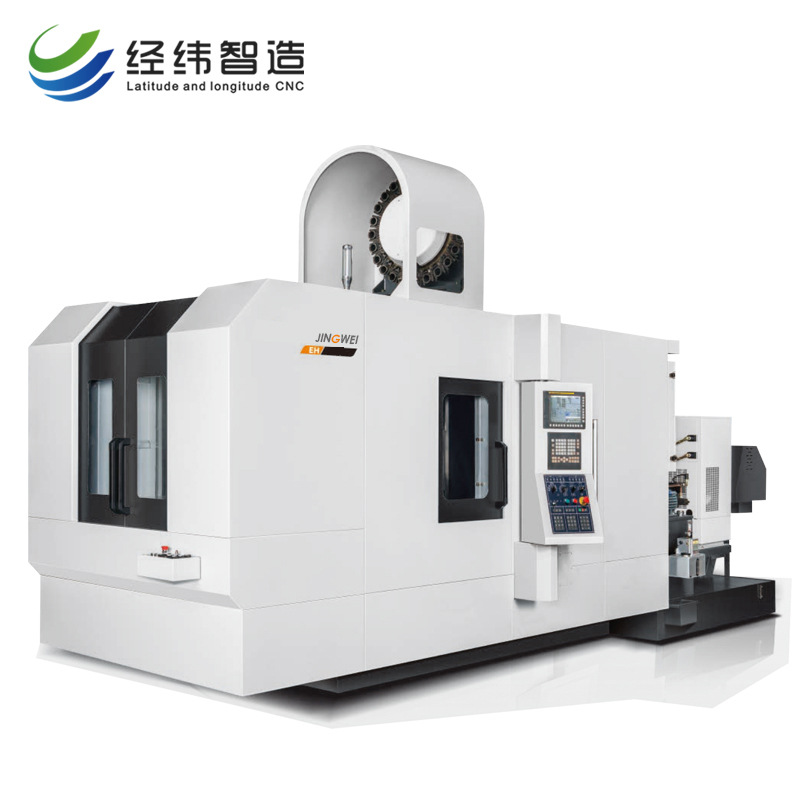

H80系列卧式加工中心光机配置表
				H80	H80/1	H80/2	H80/3
				(分度单工作台)	(分度交换工作台)	(连续分度单工作台)	(连续分度交换工作台)
工作台	工作台尺寸			800×800mm	800×800mm	800×800mm	800×800mm
	工作台数量			1	2	1	2
	工作台分度			1°X360	1°X360	0.001°	0.001°
	工作台传动比			200	200	160	160
	交换台传动比				200		200
	交换台结构型式				旋转推拉式		旋转推拉式
	工作台交换时间				50s		50s
	工作台最大载荷			1500kg	1500kg	1500kg	1500kg
	工作台面的形式			24×M16螺纹孔	24×M16螺纹孔	24×M16螺纹孔	24×M16螺纹孔
	最大工件回转直径			￠1600mm	￠1600mm	￠1600mm	￠1600mm
行程	倒T型布局	工作台左右移动（X向）		1300mm	1300mm	1300mm	1300mm
		主轴箱上下移动（Y向）		1000mm	1000mm	1000mm	1000mm
		立柱前后移动（Z向）		1000mm	1000mm	1000mm	1000mm

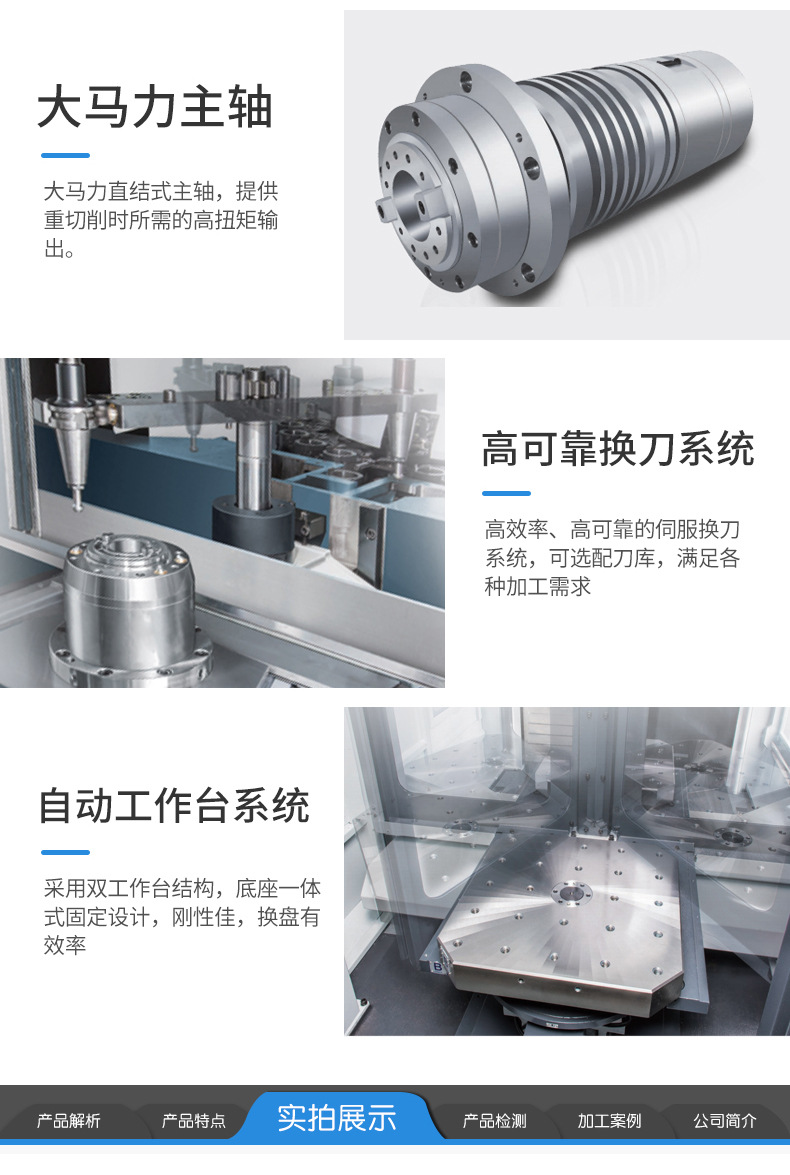

主轴 (台湾)	BT50环喷	主轴轴承内径		100mm	100mm	100mm	100mm
		最高转速		6000rpm	6000rpm	6000rpm	6000rpm
		主轴中心线至工作台面距离		120～1120mm	0～1000mm	120～1120mm	0～1000mm
		主轴端面至工作台中心距离		200～1200mm	200～1200mm	200～1200mm	200～1200mm
铸件	铸件木型采用铝木结合、树脂砂型铸造、工作台HT300、其余HT250
水、液、润滑系统	光机内部全部做好，预留整机接口
导轨防护形式	X向、Z向不锈钢导轨护罩；Y向钢制铠甲防护帘
润滑油集中回收系统	X向、Y向、Z向
光栅尺接口	X向、Y向、Z向、(B轴连续分度工作台)
丝杠专用轴承(NSK)	X向、Y向、Z向
导轨、丝杠、丝杠专用轴承润滑方式	X向、Y向、Z向容积式稀油润滑
主轴箱平衡系统	已在光机内部安装连接完毕

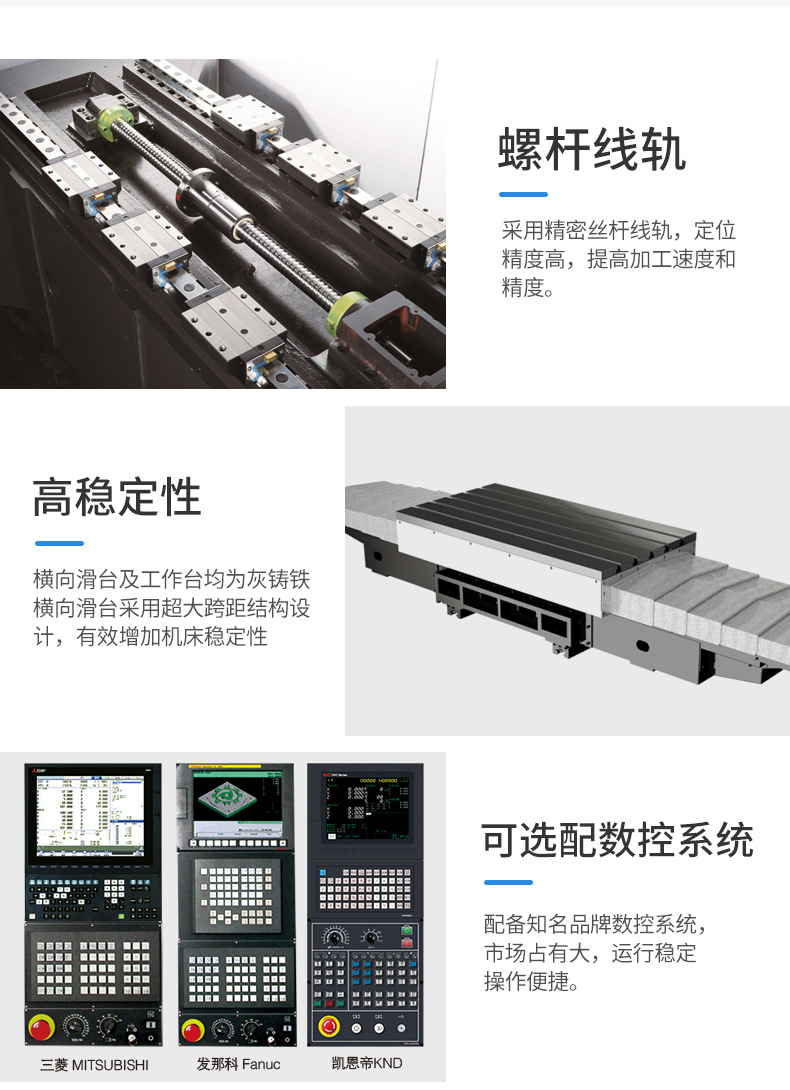

导轨规格 (台湾)	X向、Y向、Z向重载55直线滚柱导轨
丝杠规格（台湾）	X向, Y向，Z向（直径×导程）			50×12	50×12	50×12	50×12
快移速度	X向, Y向，Z向			24m/min	24m/min	24m/min	24m/min
快移速度	B轴			10r/min	10r/min	10r/min	10r/min
定位精度（国标）	X向, Y向，Z向			0.012（全程）	0.012（全程）	0.012（全程）	0.012（全程）
定位精度（国标）	B轴			12″	12″	15″	15″
重复定位精度（国标）	X向, Y向，Z向			0.008（全程）	0.008（全程）	0.008（全程）	0.008（全程）
重复定位精度（国标）	B轴			6″	6″	8″	8″
数控系统（电机推荐）	FANUC系统； SIEMENS系统； Mitsubishi系统；		X向伺服电机	30N.m	30N.m	30N.m	30N.m
			Y向伺服电机（报闸）	30N.m	30N.m	30N.m	30N.m
			Z向伺服电机	30N.m	30N.m	30N.m	30N.m
			B轴伺服电机	12N.m	12N.m	22N.m	22N.m
			主轴伺服电机	15～37KW	15～37KW	15～37KW	15～37KW
			APC伺服电机		22N.m		22N.m
光机外形尺寸				3675×3180×3500	5580×3180×3500	3675×3180×3500	5580×3180×3500
光机净重				12000kg	15000kg	12000kg	15000kg
客户选配： 1.所有主轴型式均可配中喷内冷主轴、ZF箱。
2.工作台面5路油1路气液压源接口（仅限分度单工作台及连续分度单工作台）。
说明： 1.此系列光机无刀库、螺旋排屑器、润滑泵、液压箱、全防护、电气系统、电器元件、电气箱等。
2.光机按照国内相关标准装配、检验，油漆完工。
3.光机发货明细参照技术协议及装箱单！
