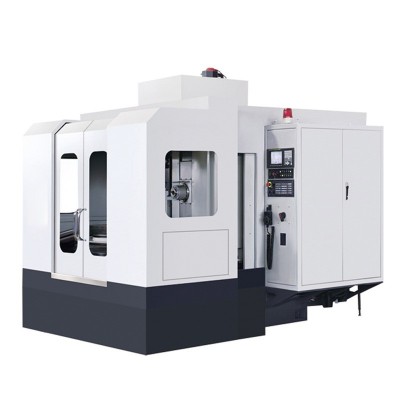

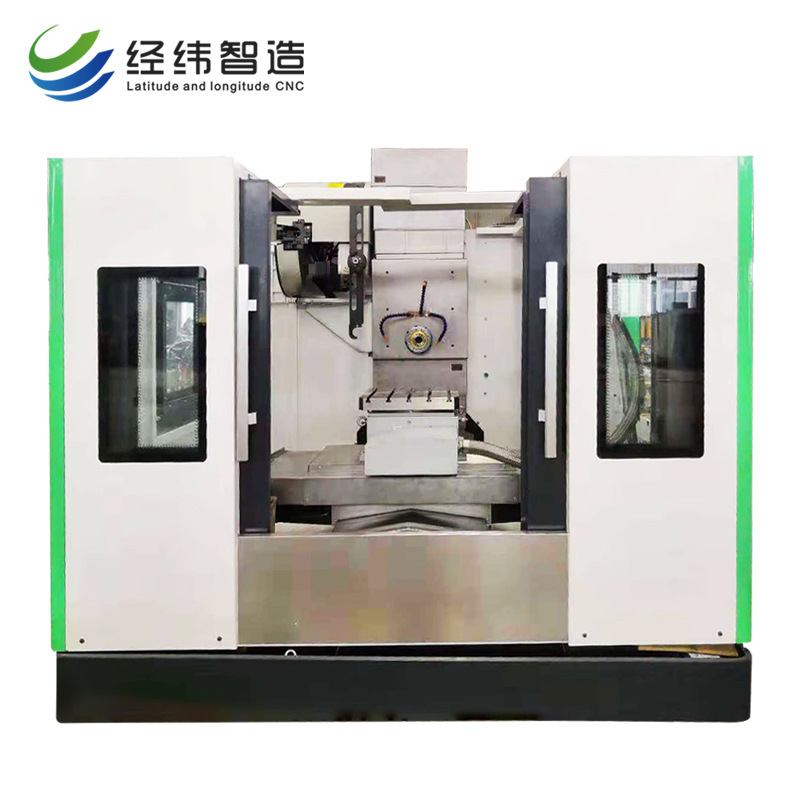

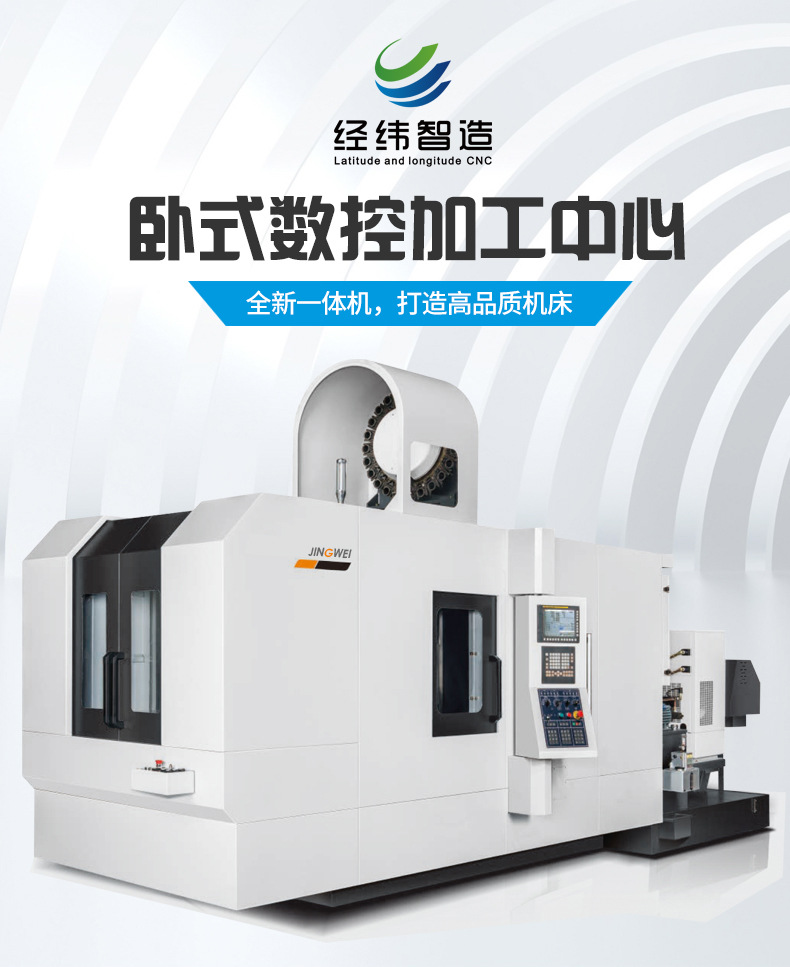

H50卧式加工中心【价格行情图片】_机械设备_产品库

企业用户

经纬（山东）智能装备有限公司

第3年认证诚信
联系姓名：徐经理
电话号码：18678288023
所在地区：山东省枣庄市滕州市经济开发区远大路机械制造产业园3号
经营模式：生产加工,经销批发
主营产品:加工中心,电脑锣,数控车床
进入店铺

产品分类

店内热销

主电机功率: 5.5（kw）

加工定制: 是

定位精度: 0.01


H50系列卧式加工中心光机配置表
				H50	H50/1	H50/2	H50/3
				(分度单工作台)	(分度交换工作台)	(连续分度单工作台)	(连续分度交换工作台)
工作台	工作台尺寸			500×600mm	500×630mm	500×600mm	500×630mm
	工作台数量			1	2	1	2
	工作台分度			1°X360	1°X360	0.001°	0.001°
	工作台传动比			240	240	160	160
	交换台传动比				240		240
	交换台结构型式				回转式		回转式
	工作台交换时间				24s		24s
	工作台最大载荷			600kg	600kg	600kg	600kg
	工作台面的形式			24×M16螺纹孔	24×M16螺纹孔	24×M16螺纹孔	24×M16螺纹孔
	最大工件回转直径			￠750mm	￠750mm	￠750mm	￠750mm
行程	倒T型布局	工作台左右移动（X向）		740mm	740mm	740mm	740mm
		主轴箱上下移动（Y向）		680mm	680mm	680mm	680mm
		立柱前后移动（Z向）		650mm	650mm	650mm	650mm
主轴(台湾) 【同步带1：1传动】	BT50环喷	主轴轴承内径		100mm	100mm	100mm	100mm
		最高转速		6000rpm	6000rpm	6000rpm	6000rpm
		主轴中心线至工作台面距离		120～800mm	0～680mm	120～800mm	0～680mm
		主轴端面至工作台中心距离		130～780mm	130～780mm	130～780mm	130～780mm

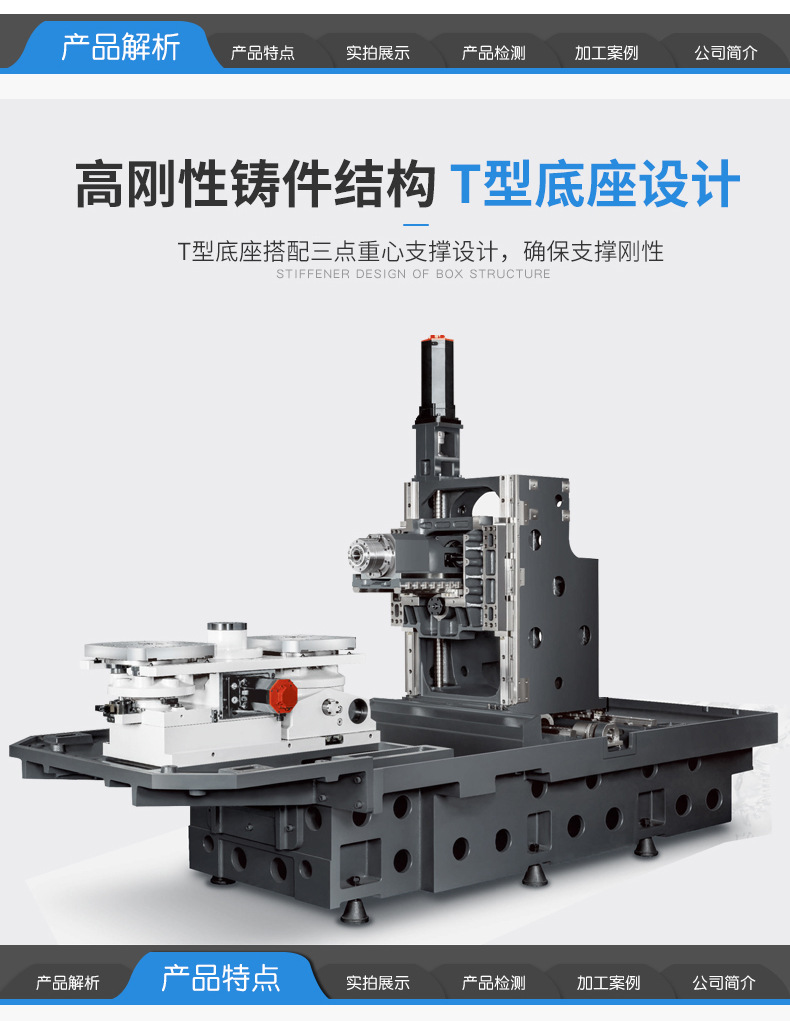

铸件	铸件木型采用铝木结合、树脂砂型铸造、工作台HT300、其余HT250
水、液、润滑系统	光机内部全部做好，预留整机接口
导轨防护形式	X向,Z向不锈钢导轨护罩；Y向钢制铠甲防护帘
润滑油集中回收系统	X向、Y向、Z向
光栅尺接口	X向、Y向、Z向、(B轴连续分度工作台)
丝杠专用轴承(NSK)	X向、Y向、Z向
导轨、丝杠、丝杠专用轴承润滑方式	X向、Y向、Z向容积式稀油润滑

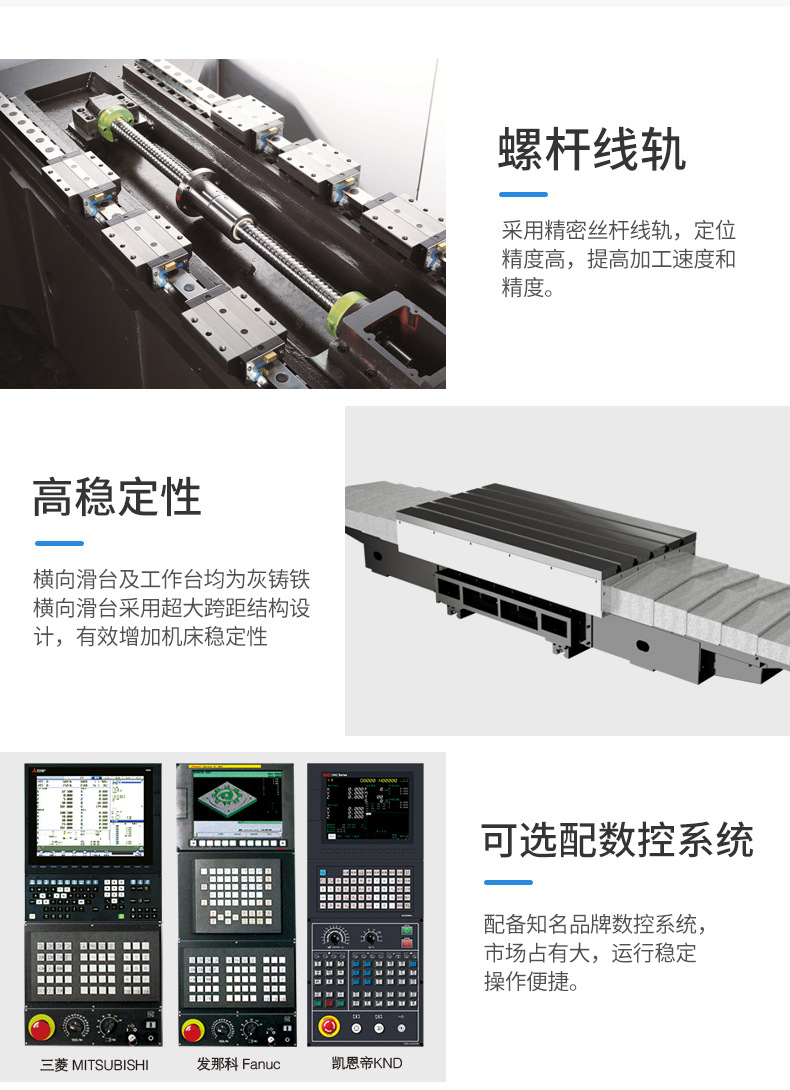

导轨规格(台湾)	X向、Y向重载45直线滚柱导轨；Z向重载55直线滚柱导轨
丝杠规格（台湾）	X向, Y向（直径×导程）			40×12	40×12	40×12	40×12
丝杠规格（台湾）	Z向（直径×导程）			50×12	50×12	50×12	50×12
快移速度	X向, Y向，Z向			24m/min	24m/min	24m/min	24m/min
快移速度	B轴			10r/min	10r/min	10r/min	10r/min
定位精度（国标）	X向, Y向，Z向			0.01（全程）	0.01（全程）	0.01（全程）	0.01（全程）
定位精度（国标）	B轴			10″	10″	10″	10″
重复定位精度（国标）	X向, Y向，Z向			0.006（全程）	0.006（全程）	0.006（全程）	0.006（全程）
重复定位精度（国标）	B轴			5″	5″	5″	5″
数控系统（电机推荐）	FANUC系统； SIEMENS系统； Mitsubishi系统；		X向伺服电机	22N.m	22N.m	22N.m	22N.m
			Y向伺服电机（报闸）	30N.m	30N.m	30N.m	30N.m
			Z向伺服电机	22N.m	22N.m	22N.m	22N.m
			B轴伺服电机	8N.m	8N.m	12N.m	12N.m
			主轴伺服电机	15～22KW	15～22KW	15～22KW	15～22KW
			APC伺服电机		8N.m		8N.m
光机外形尺寸				2760×2375×2485	3975×2375×2485	2760×2375×2485	3975×2375×2485
光机净重				7000kg	8000kg	7000kg	8000kg

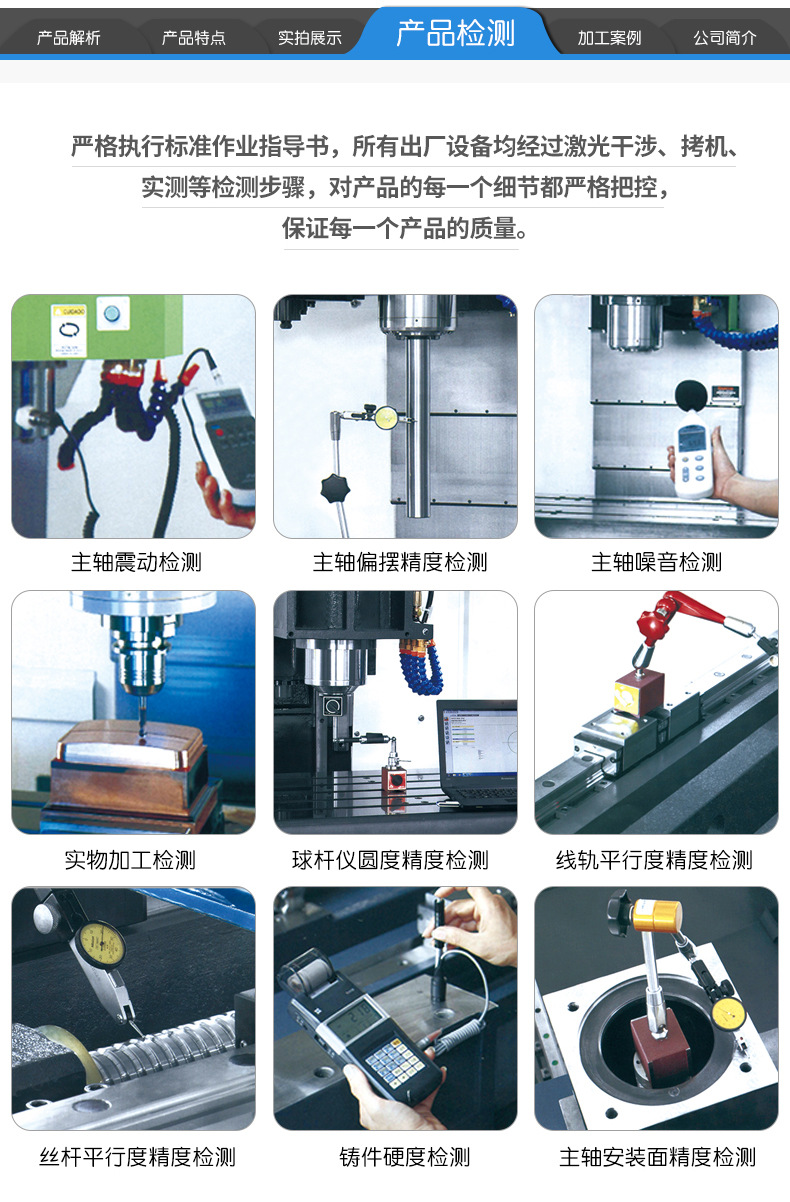

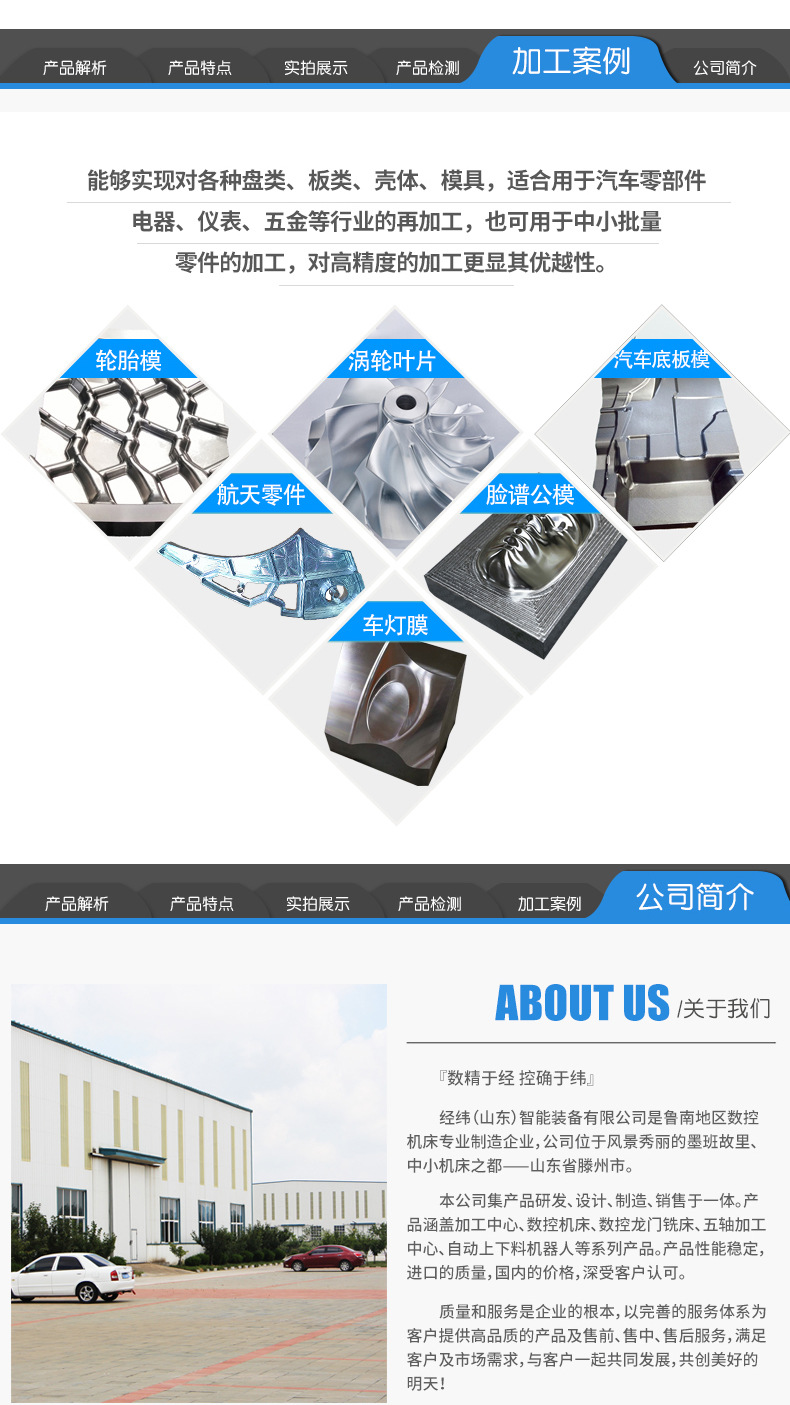

客户选配： 1.BT40-8000rpm环喷主轴，其余相关参数同BT50-6000rpm环喷主轴。
2.所有主轴型式均可配中喷内冷主轴、ZF箱。
3.工作台面5路油1路气液压源接口（仅限分度单工作台及连续分度单工作台）。
4.垂向主轴箱平衡系统。
说明： 1.此系列光机无刀库、螺旋排屑器、润滑泵、液压箱、全防护、电气系统、电器元件、电气箱等。
2.光机按照国内相关标准装配、检验、油漆完工。
3.光机发货明细参照技术协议及装箱单！
