重量: 5200（kg）

加工定制: 是

定位精度: 0.005


H45系列卧加光机标准配置表（共1页第1页）
具体配置	规格及参数		H45	H45/1	H45/2	H45/3
具体配置	规格及参数		(分度单台)	(分度交换台)	(连续分度单台)	(连续分度交换台)
工作台	工作台尺寸		450×450mm	450×450mm	450×450mm	450×450mm
	工作台数量		1	2	1	2
	工作台分度		1°X360	1°X360	0.001°	0.001°
	工作台传动比		180	180	100	100
	交换台结构型式		/	回转式	/	回转式
	工作台交换时间		/	18s	/	18s
	工作台最大载荷		450kg	450kg	450kg	450kg
	工作台面的形式（螺纹孔）		24XM16	24XM16	24XM16	24XM16
	最大工件回转直径		￠700mm	￠600mm	￠700mm	￠600mm
行程	工作台左右移动（X向）		600mm	600mm	600mm	600mm
	主轴箱上下移动（Y向）		540mm	540mm	540mm	540mm
	工作台前后移动（Z向）		550mm	550mm	550mm	550mm
主轴（台湾）	主轴中心线至工作台面距离		100～640mm	0～540mm	100～640mm	0～540mm
	主轴端面至工作台中心距离		60～610mm	60～610mm	60～610mm	60～610mm
	主轴最高转速		8000rpm	8000rpm	8000rpm	8000rpm

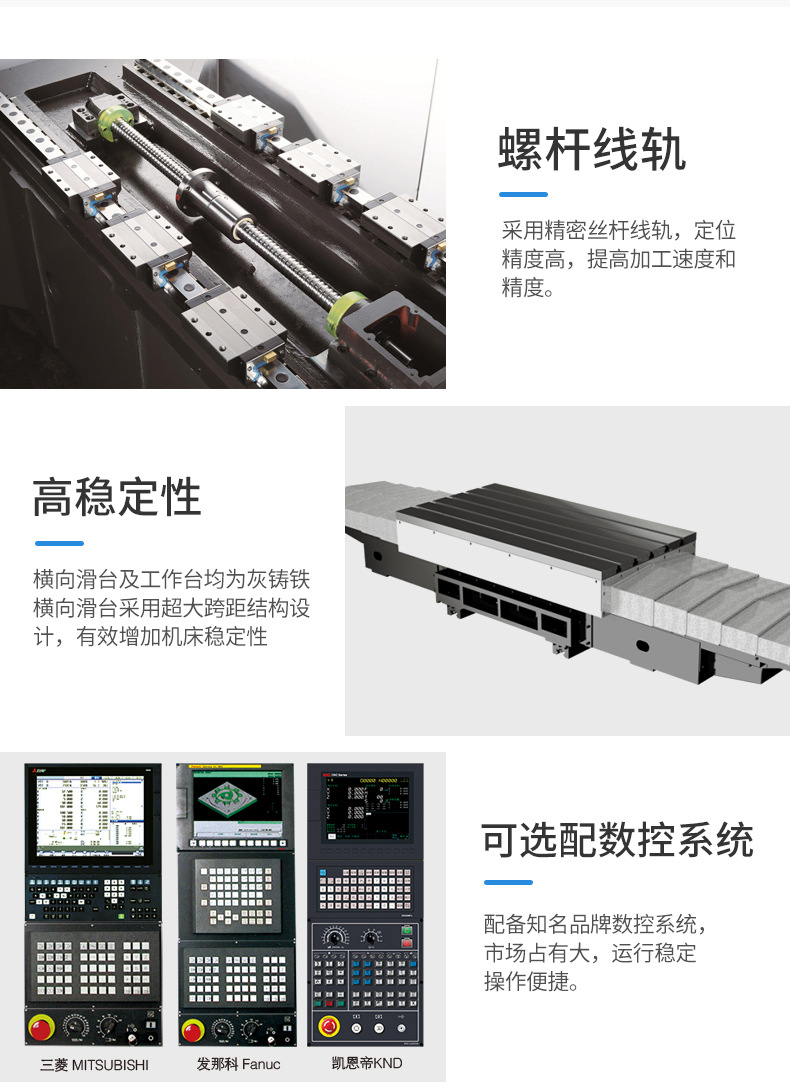

丝杠规格（台湾HIWIN）	X/Y向/Z向（直径×导程）		40×16	40×16	40×16	40×16
快移速度	X/Y/Z		40m/min	40m/min	40m/min	40m/min
快移速度	B轴		15r/min	15r/min	20r/min	20r/min
定位精度（国标）	X/Y/Z		0.01（全程）	0.01（全程）	0.01（全程）	0.01（全程）
定位精度（国标）	B轴		10″	10″	10″	10″
重复定位精度（国标）	X/Y/Z		0.006（全程）	0.006（全程）	0.006（全程）	0.006（全程）
重复定位精度（国标）	B轴		5″	5″	5″	5″
机床外形尺寸			3000×1800×2550	3700×1800×2550	3000×1800×2550	3700×1800×2550
机床净重			5200kg	5800kg	5200kg	5800kg
电机推荐	FANUC (绝对编码器)	X向	α12/3000i	α12/3000i	α12/3000i	α12/3000i
		Z向	α22/3000i	α22/3000i	α22/3000i	α22/3000i
		Y向（报闸）	α30B/3000i	α30B/3000i	α30B/3000i	α30B/3000i
		B轴	α8/3000i	α8/3000i	α8/3000i	α8/3000i
		主轴	α12/7000i-αip22/7000i	α12/7000i-αip22/7000i	α12/7000i-αip22/7000i	α12/7000i-αip22/7000i
		APC	/	/	/	/

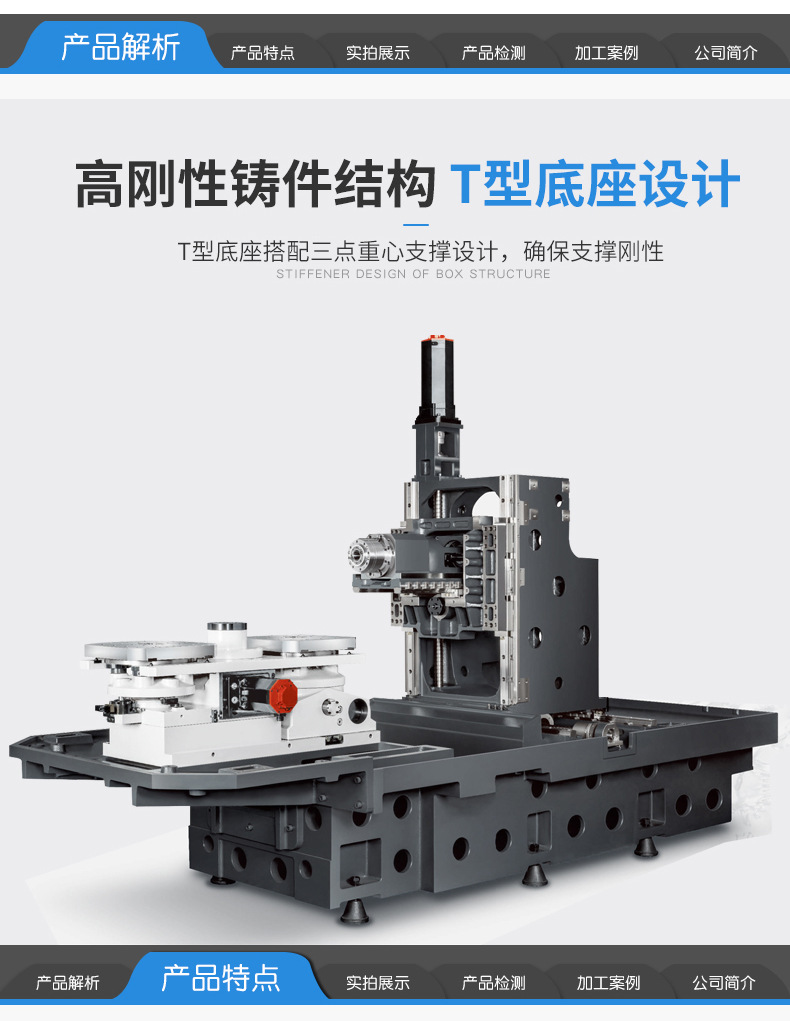

铸件	床身、立柱、上滑鞍、主轴箱、下滑鞍、工作台材料均采用HT300
导轨防护形式	X、Y、Z向不锈钢同步导轨护罩
润滑油集中回收系统	X向、Y向、Z向
光栅尺接口	X向、Y向、Z向、(B轴连续分度工作台)
丝杠专用轴承(FAG)	X向、Y向、Z向
导轨、丝杠、	X向、Y向、Z向容积式稀油润滑
导轨规格（台湾HIWIN）	X、Y、Z向重载45直线导轨
