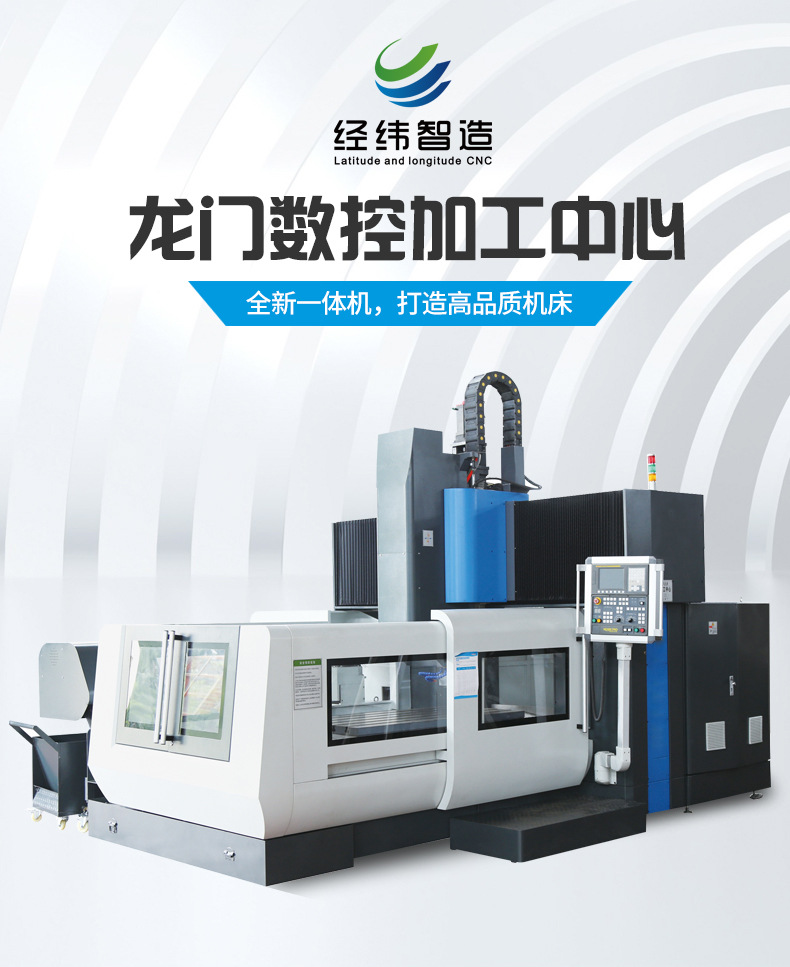

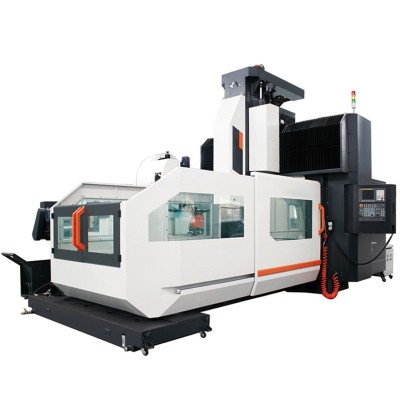

XH/XK4020数控龙门加工中心

加工

范围

X轴行程

mm

4000

Y轴行程

mm

2000

Z轴行程

mm

800

龙门宽度

mm

2000

主轴端面至工作台面距离

mm

200-1200

   工作

台面

工作台尺寸

mm

4000×1800

工作台最大承重

T

7

T型槽（槽数-槽宽x间距）

-

7-22×180

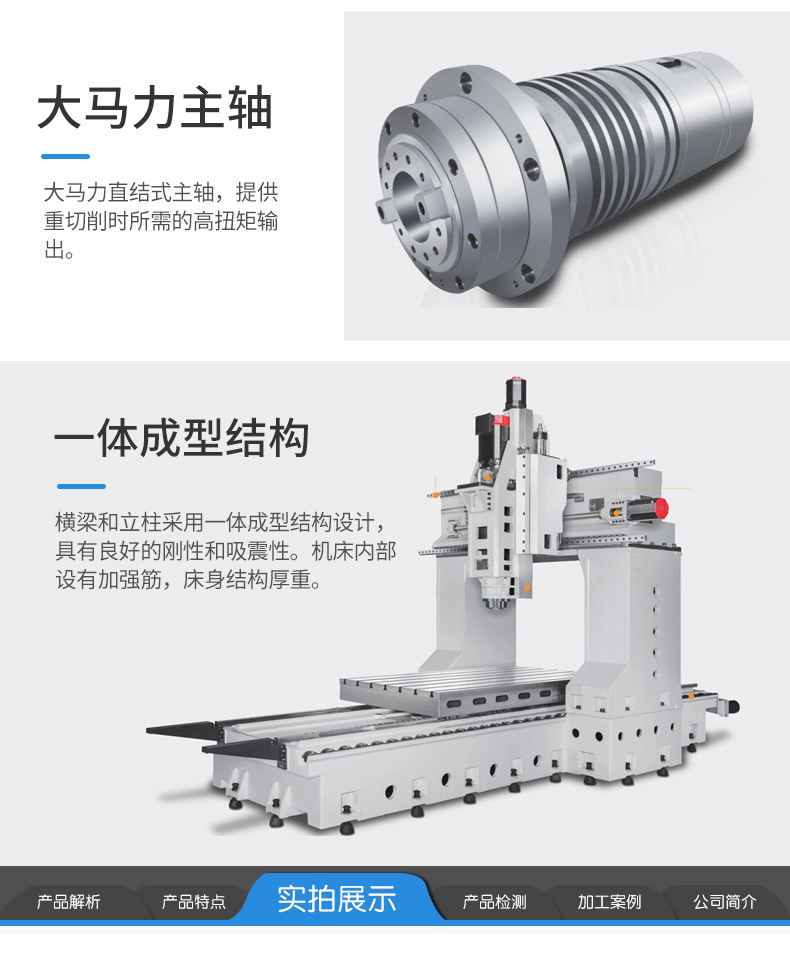

主轴

主轴转数

rpm　

6000

主轴型式

-

皮带BT50-Φ190

主轴马达

kw

βiIp 30 15/18.5KW 143NM

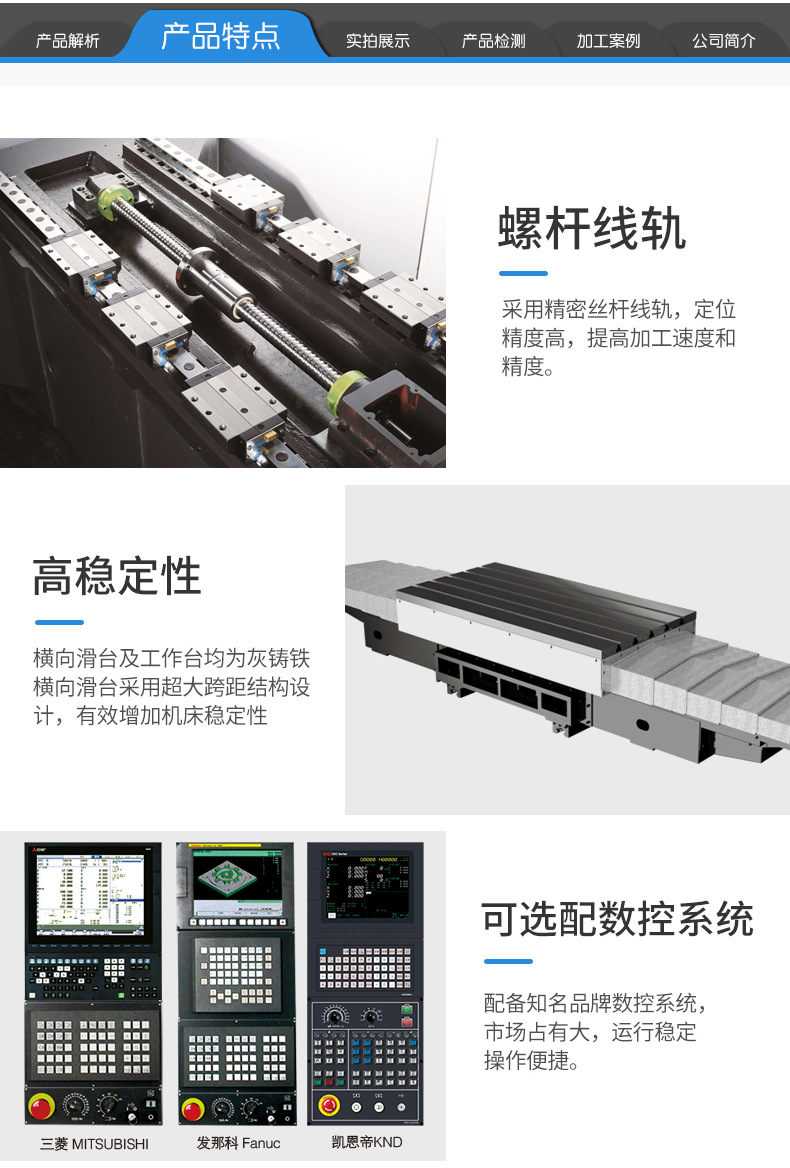

X/Y/Z轴导轨形式

-

RGW/H 55线轨

XYZ快速移动速度

m/min

12/12/10

切削进给速度

mm/min

6000

自动    换刀    系统

(选配)

ATC形式

-

圆盘式

刀库容量

Pcs

24

最大刀具直径(满刀/无邻刀)

mm

Φ112/Φ200

最大刀具长度

mm

300

最大刀具重量

Kg

158

换刀时间(刀对刀)

sec

2.5

机器

精度

XYZ定位精度(JIS)

mm

0.02/0.02/0.015

XYZ重复定位精度(JIS)

mm

0.015/0.015/0.01

机床重量 （约）

T

32

1

数控系统

FANUC

日本

2

主轴单元

罗翌/数格Ф190

台湾

3

丝杠

上银

台湾

4

线轨

上银（X轴2根55宽滚柱式直线导轨，单边有4个加长型滑块，Y轴2根55宽滚柱式直线导轨，Z轴为350×350方形滑枕，在前、左、右方向分别有一根55宽滚柱式直线导轨

台湾

5

打刀缸

尚品/亚德客

台湾

6

电器

施耐德

法国

7

气动元件

亚德客

台湾

8

氮气配重

协清

无锡

9

丝杆轴承

日本NSK

日本

10

内防护

海东钣金

上海

11

冷却泵

华乐士

台湾

12

联轴器

三木/R+W

日本/德国

13

润滑系统

河谷

广东

14

三轴电机

40N/40N/40N

日本
