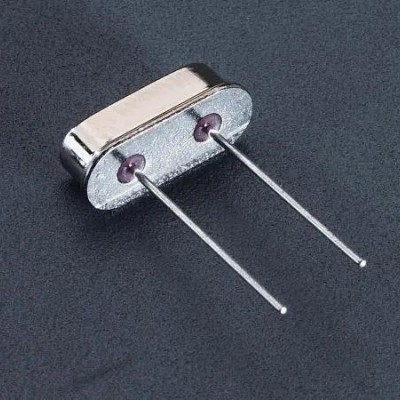

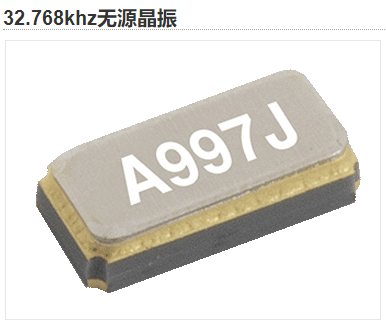

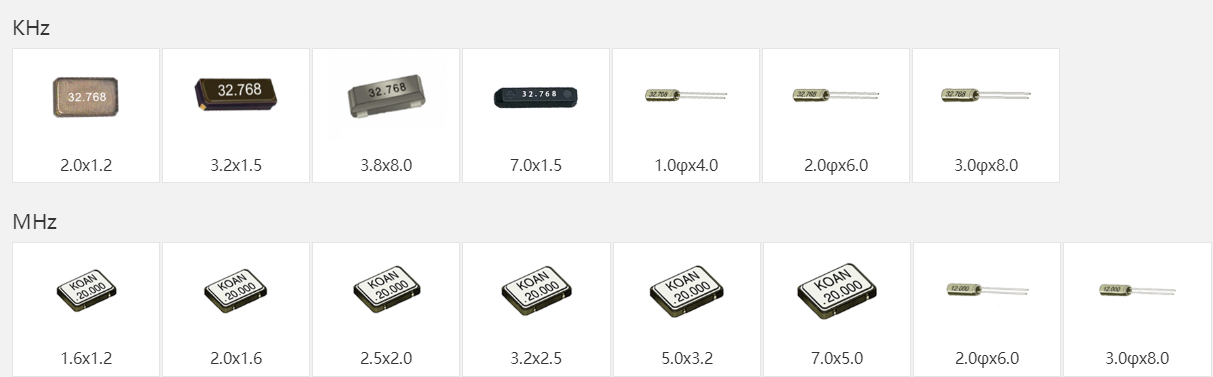

无源晶振

无源晶振是有2个引脚的无极性元件，需要借助于时钟电路才能产生振荡信号，自身无法振荡起来，所以“无源晶振”这个说法并不准确。

无源晶振参考电路

无源晶振信号质量较差，通常需要精确匹配外围电路（用于信号匹配的电容、电感、电阻等），更换不同频率的晶体时周边配置电路也需要做相应的调整。

一般建议采用精度较高的石英晶体，尽可能不要采用精度低的陶瓷晶体。

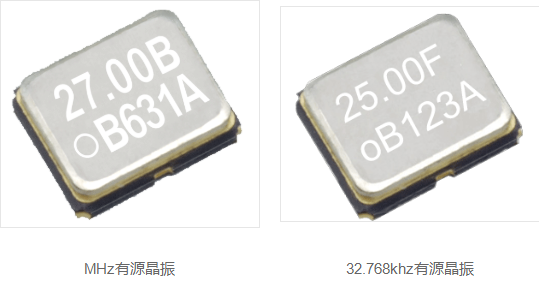

有源晶振

有源晶振有4只引脚，是一个完整的振荡器，其中除了石英晶体外，还有晶体管和阻容元件，因此体积较大。

有源晶振的封装有4个引脚，分别为VCC（电压）、GND（地）、OUT（时钟信号输出）、NC（空脚）。

有源晶振参考电路

有源晶振不需要CPU的内部振荡器，信号稳定，质量较好，而且连接方式比较简单（主要做好电源滤波，通常使用一个电容和电感构成滤波网络，输出端用一个小阻值的电阻过滤信号即可），不需要复杂的配置电路。

有源晶振和无源晶振的区别

1、有源晶振比较贵，但是有源晶振自身就能震动。而无论是无源晶振，还是有源晶振，都有自身的优点和缺点所在，若考虑产品成本，建议可以选择无源晶振电路；若考虑产品性能，建议选择有源晶振电路，省时方便也能保证产品性能。

2、无源晶振最高精度为5ppm，而有源晶振的精度则可以达到0.1ppm。精度越高，频率稳定性也更好。有源晶振在稳定性上要胜过无源晶振，但也有自身小小的缺陷，有源晶振的信号电平是固定，所以需要选择好合适输出电平，灵活性较差。

3、有源晶振一般4个脚，一个电源，一个接地，一个信号输出端，一个NC（空脚）。有个点标记的为1脚，按逆时针（管脚向下）分别为2、3、4。

4、无源晶振有2个引脚，需要借助于外部的时钟电路(接到主IC内部的振荡电路)才能产生振荡信号，自身无法振荡。

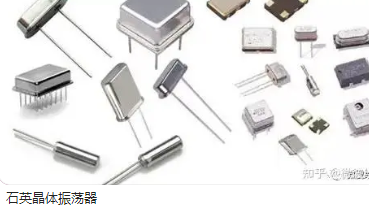

常说的晶振其全称是石英晶体谐振器，是石英晶体元器件中的一种。石英晶体谐振器、石英晶体振荡器、石英晶体滤波器均为石英晶体元器件。石英晶体是一种压电晶体。压电晶体当受特定方向挤压或拉伸时，它的两端就会产生不同的电荷。根据效应情况不同，分为正压电效应与逆压电效应。

贴片晶振主要是用于电路中的时钟模块，来提供相应的时钟基准，常见的应用主要是嵌入式设计，如FPGA、DSP等开发板中。

晶振一般指晶体振荡器。 有一些电子设备需要频率高度稳定的交流信号，而LC振荡器稳定性较差，频率容易漂移（即产生的交流信号频率容易变化）。在振荡器中采用一个特殊的元件——石英晶体，可以产生高度稳定的信号

有一些电子设备需要频率高度稳定的交流信号，而LC振荡器稳定性较差，频率容易漂移（即产生的交流信号频率容易变化）。在振荡器中采用一个特殊的元件——石英晶体，可以产生高度稳定的信号，这种采用石英晶体的振荡器称为晶体振荡器
