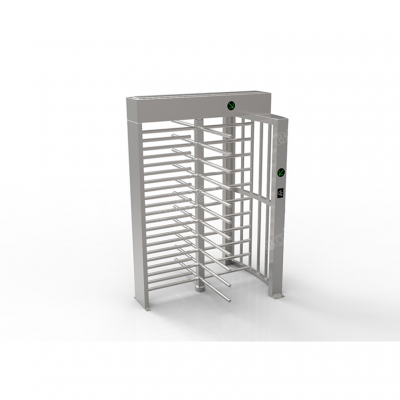

120度全高转闸

一、产品功能特点：
产品结构及其工作原理
通道闸机械系统
  通道闸机械系统分为结构架和机芯两部分。结构架作为载体，其上安装有方向指读写装置、机芯组成主要有电磁铁、主板、机架、固定架、传动轴、闸门、防尘防水盖、护栏等；
通道闸电控系统
    电控系统由读卡器、主控板、限位开关、变压器、电池、电磁铁、继电器等组成。
读卡器（自备）:读取卡上信息并经判断处理后，向主控板发出申请通过信号（开关信号）；
系统工作原理
1）打开电源，3秒后系统进入工作状态。
2）读卡器读到有效卡时，峰鸣器会发出悦耳声响，向行人提示读卡成功；同时还对从卡中读到的信息进行判断、处理，并向主控制板发出申请通过信号；
3）主控板接收到读卡器，并经综合处理后，向电机发出有效控制信号，使电机运转，限位开关控制电机动转角度，闸门打开（常开模式时，电机不动作），允许行人通行。

二、技术参数：
机箱尺寸：  1350深*1500宽*2200高（MM）
摆臂长：    570mm
重量：      约100Kg/单台
摆臂传动角度：120度
摆动方向：  单向或双向
电源电压：  AC220±10% V,50HZ
工作机芯：24V /30W直流电磁铁
输入接口：  继电器开关信号或RS485电平信号
通行速度：  约40人/分钟（常开），25-30人/分钟（常闭）
闸门开、关时间： 1-2秒
机箱材料：  国标304号不锈钢框架结构
工作环境:   室内、室外(配防雨架)
正常使用寿命：500万次
温度：-30℃—80℃
湿度:5%--90%
