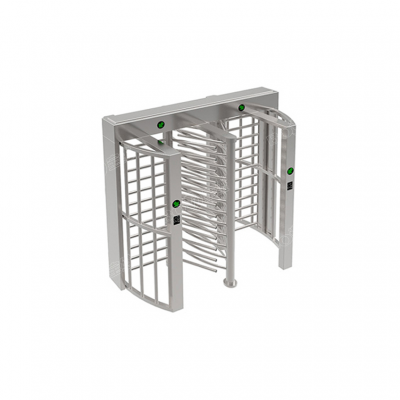

120度双门全高转闸

产品资料：
   旋转闸采用最先进的驱动控制技术，可在很大范围内改变设计以满足不同风格现代建筑物对智能进出控制系统的各种要求。旋转闸特别适合于对工场外部设施、运动场、娱乐场所、停车场设施的安全、可靠保护。为人员自动出入口设计的旋转闸，高度完善的系统具有广泛的使用性，可与门禁读卡机、检票机系统连接使用，以阻止未经授权者随之进入。

全高转闸主要功能及特点
1）具有故障自检和报警提示功能，方便用户维护及使用；
2) 可外接开关按钮或遥控，实现单向或双向控制通行；
3）具有自动复位功能，当闸杆解锁后，旋转动120度/90度，即自动复位（锁死）。或在规定的时间内未通行时，系统将自动取消用户的此次通行的权限而自动闭合（锁死），延时分2S、5S、10S、60S可调。
4）防冲功能，在没有接收到开闸信号时，栅栏杆自动锁死；
5) 防尾随功能，过一个人转动120度/90度，且自动锁死；
6）断电自动常开功能，以满足消防管理的要求；
7）可与多种读卡设备相挂接，接收继电器开关信号工作；
8）单向、双向通行功能，可单向或双向控制人员进出；
9）采用光学工作原理，对输入控制信号没有延时要求，绝对避免刷一卡过几人的现象；
10）外接按钮可实现左、右常开功能；
11）外接按钮可实现不断电常开功能；
12）可直接通过管理计算机实现远程控制与管理（需订制）；
13）控制板可外接计数功能，记录在场人数，实现进向加，反向减功能(需订制)。

标准技术参数：
机箱尺寸：  1350深*2300宽*2200高（MM）
摆臂长：    570mm
重量：      约200Kg/单台
摆臂传动角度：120度
摆动方向：  单向或双向
电源电压：  AC220±10% V,50HZ
驱动电机：  直流电磁铁 30W/24V
输入接口：  继电器开关信号或RS485电平信号
通行速度：  约40人/分钟（常开），25-30人/分钟（常闭）
闸门开、关时间： 1-2秒
机箱材料：  国标304号不锈钢框架结构
工作环境:   室内、室外(配防雨架)
通信控制接口：RS485标准（订制）
正常使用寿命：500万次
温度：-30℃—80℃
湿度:5%--90%

产品结构及其工作原理

通道闸机械系统
  通道闸机械系统分为结构架和机芯两部分。结构架作为载体，其上安装有方向指读写装置、机芯组成主要有电机、主板、机架、固定架、传动轴、闸门、防尘防水盖、护栏等；
通道闸电控系统
    电控系统由读卡器、主控板、限位开关、变压器、电池、电磁铁、继电器等组成。
读卡器（自备）:读取卡上信息并经判断处理后，向主控板发出申请通过信号（开关信号）；
