10KV欧式电缆前接头

■ 应 用
● 通过630A预制式接头实现单相或三相绝缘电缆和变压器、开关柜、分支箱等其他设备的连接。
● 适用于户内和户外安装。
● 最高系统电压24kV
● 持续额定电流630A （900A过载可持续8小时）
● 电缆特性
     -聚合物绝缘（XLPE、ERP等）
     -铜或铝导体
     -具有半导电或金属屏蔽
     -导体尺寸：12kV  25-400mm2     24kV  25-400mm2
■ 性 能
● 当与适合的套管或插头配合时，提供全屏蔽和全密封可分离连接；
● 可长期在水下和其他恶劣的条件下运行；
● 内置式电容测试点用以测定线路带电状态，须与带电显示器配合使用；
● 无最小相间安全距离要求；
● 安装可以是垂直、水平或任意角度。

■ 安 装
● 无需任何特殊工具，包带或填充；
● 电缆接头安装到相关部件后立即通电运行；
● 提供常规的装配件及安装说明书。（特殊要求请与我司联系）

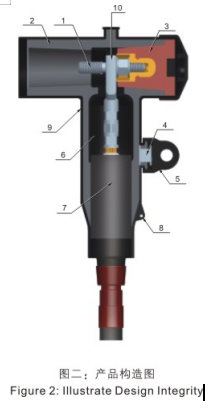

产品构造：

1、 双头螺栓：不锈钢螺栓确保导体和套管紧密配合。

2、  绝缘层：特有的配方和混合技术确保预制EPDM绝缘橡胶的优质品质。

3、  绝缘子：环氧树脂绝缘子内含有带螺纹金属件可以确保与双头螺栓紧密配合。

4、  电容测试点：电容测试点用于测试线路是否带电。

5、  测试点盖：预制的EPDM导电测试点盖保护测试点并在正常运行中将其接地。

6、  内半导电层：预制的EPDM导电橡胶有效的控制电气应力。

7、 应力锥：不同尺寸的应力锥配合电缆接头使用，能确保水密封以及电缆应力释放。

8、 接地眼：预注到外屏蔽中用于接地线的连接。

9、  外半导电层：预制的EPDM导电橡胶与电缆屏蔽层搭接使屏蔽连续，并确保外半导电层处于接地状态。

10、压接端子：全铜或铜铝压接端子适用于铜或铝导体。

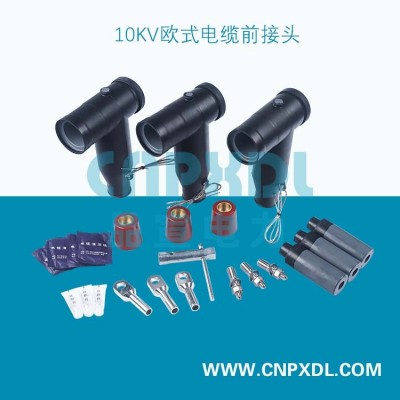

标准包装：
● 欧式前接头本体
● 绝缘子(含半导电封帽)
● 防尘帽(非绝缘保护帽)
● 应力锥
● 压接端子
● 双头螺栓
● 硅脂、清洁纸
● 安装指导说明书
● 产品合格证
● 3只/盒　
● 重量：5.64 kg　
● 体积：30cm×25cm×22 cm
