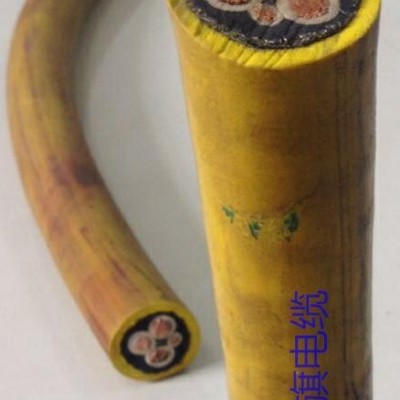

卷筒电缆

一、产品电压等级：0.6/1KV。

二、产品用途：卷筒电缆应用于卷简机、运输机械及输送机，卷筒电缆也可在拖链系统中用作卷简和拖曳电缆。卷筒电缆随拖轴或其它类似装置的导向进行收展运动。卷筒电缆可安装在干燥或潮湿的室内环境中，也可用于露天安装。
产品采用标准：Q/321084 HL46-2021
 三、产品型号及名称

四、 产品规格范围：

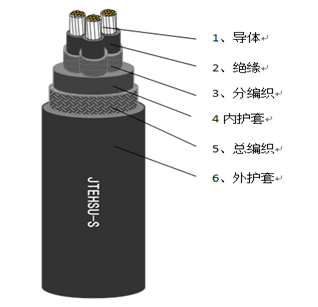

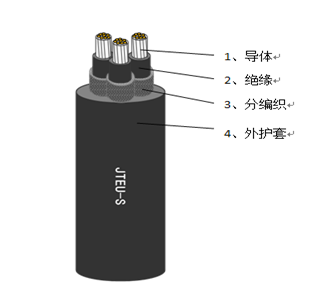

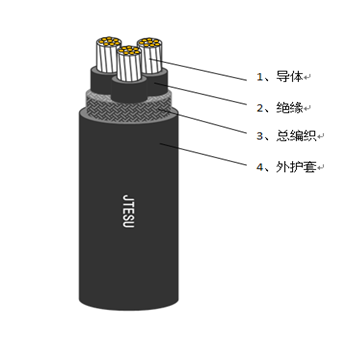

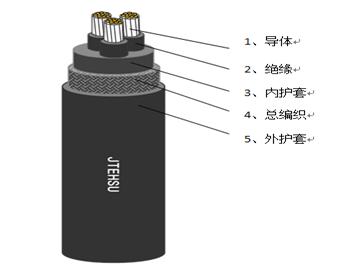

 五、产品结构图：

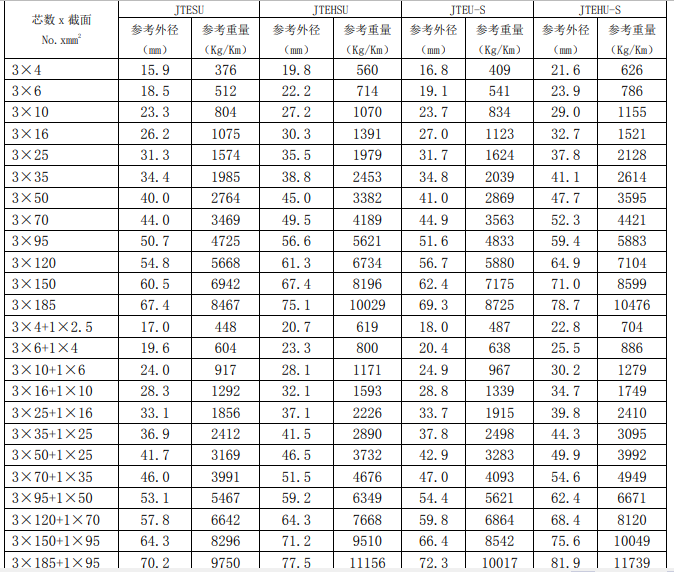

   六、产品结构尺寸参数：

七、产品结构及工艺特征：本产品突破传统电缆的设计理念。   导体采用多股柔性镀锡无氧铜丝绞制而成，绝缘采用高强度乙丙橡胶绝缘，采用带橡胶绝缘的多网抗拉高弹性绳或多股黄麻绳作为内衬芯，缆芯以短距离绞距绞合而成，无包带层，护套采用耐气候高柔性氯丁橡胶材料，缆芯内部间隙通过在挤压护套时橡胶流体注满。

产品性能：具有耐油性， 耐磨性， 耐候性，耐弯曲卷绕、阻燃等性能，同时具有一定程度的抗拉及抗撕裂特性。

八、主要技术性能指标

1、导体20℃时直流电阻符合GB/T 3956标准规定；

2、绝缘电阻：

3、耐压试验

电缆应能经受工频交流电压3.5kV,5min不击穿；

4、成品电缆能经受20000次往复运动的曲挠试验；

5、电缆通过GB/T 18380.12规定的单根燃烧试验

九、产品使用特性

1、使用工作环境温度：-40℃-+90℃。

 2、电缆固定弯曲半径不小于电缆外径6倍（6D），电缆移动弯曲半径不小于电缆外径8-10倍（8-10D）。

十、安装及使用注意事项

1、电缆安装使用前应自由松驰，充分退扭消除应力，禁止从电缆卷中间抽拉电缆，应极力避免叠压和扭结发生；

2、电缆应在允许载流量范围内安全运行，由于电缆多根并列敷设时允许截流量降低，所以要用电缆并列校正系数进行校正，得出正常情况下允许截流量；

3、电缆敷设或使用时如果弯曲过度，易使电缆外护层和绝缘受到损坏，产生裂纹，降低机械强度，影响电缆的使用寿命，故此电缆敷设或运行时电缆的弯曲半径不小于电缆直径的6倍；

4、每周要对使用中的电缆进行一次巡视检查，发现异常现象要及时处理，导电线芯长期工作温度不应超过90℃。
