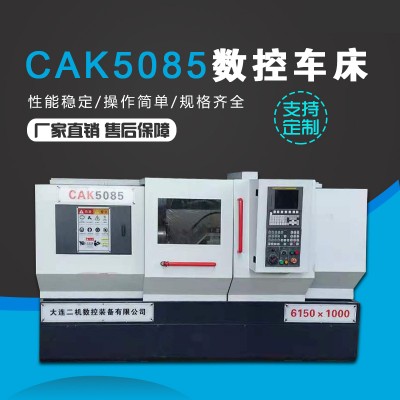

CAK5085数控车床

床身上Z大回转直径

Max.Swing over bed

mm

500mm

拖板上Z大回转直径

Max.Swing over cross slide

mm

280mm

Z大工件长度

Maximum length of workpiece

mm

750、1000、1500/2000mm

主轴通孔

Spindle hole

mm

52/82mm

主轴端部

Spindle nose

ISO-C6

主轴锥度

Spindle tap

MT6

主轴转速

Spindle speeds(Number)

rpm

低100-500 高500-1800 /选配90-1800rpm (无级变速)

Z轴行程

Z-axis stroke

mm

750mm、1000mm、1500mm、2000mm

X轴行程

X-axis stroke

mm

230mm

快移速度

rapid moving speed(m/min)

m/min

3/6

X/ZZ小输入

X/Z min input(mm)

mm

0.001mm

尾座套筒直径

Dia.Of tailstock sleeve

mm

4

尾座套筒锥度

Taper of tailstock sleeve

25*25mm2

尾座套筒行程

Travel of tailstock sleeve

Mm

2s

刀具数量

Tool number

75mm

刀杆截面

Tool body size

mm

MT5

换刀时间

Knife tool change time

140mm

重复定位精度

Repeat positioning accuracy

mm

0.01mm

主电机功率

Main motor power

kW

5.5/7.5KW

尺寸750mm

Overall dismensions for 750mm

Mm

2200×1500×1600

尺寸1000mm

Overall dismensions for 1000mm

Mm

2450×1500×1600

尺寸1500mm

Overall dismensions for 1500mm

Mm

2950×1500×1600

尺寸2000mm

Overall dismensions for 2000mm

Mm

3450×1500×1600

重量750mm

Weight for 750mm

Kg

1900

重量1000mm

Weight for 1000mm

Kg

2000

重量1500mm

Weight for 1500mm

Kg

2200

重量2000mm

Weight for 2000mm

Kg

2400
