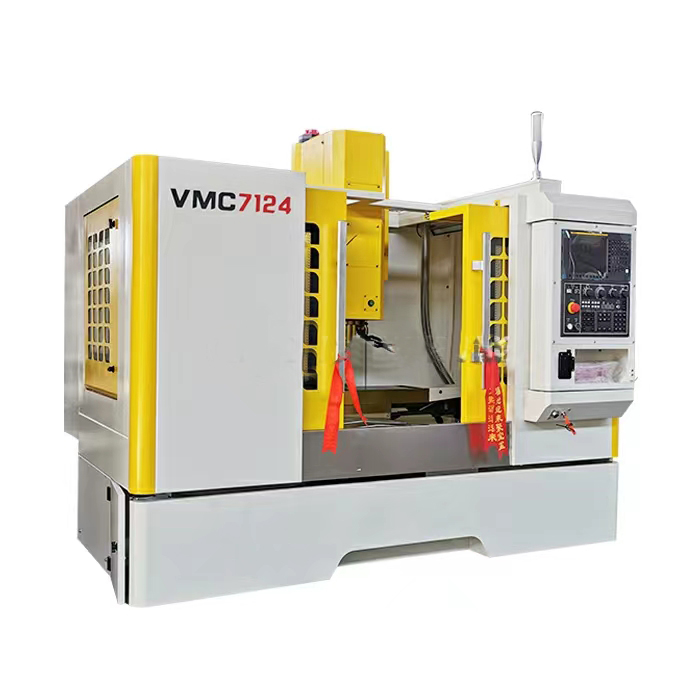

VMC7124立式加工中心

行程

X轴

mm

450

Y轴

mm

300

Z轴

mm

400

主轴端面到工作台面的距离

mm

80-490

主轴中心到立柱导轨面距离

mm

310

工作台

工作台面积

mm

1000×260

承重

Kg

200

T型槽

mm

3-14mm

主轴

主电机功率

kW

2.2

主轴内锥

主轴直径

mm

主轴转速

rpm

8000

刀库

类型

斗笠式

刀位

个

10

刀具直径

mm

80

刀具长度

mm

200

刀具重量

Kg

5

快移速度

X轴

m/min

24

Y轴

m/min

24

Z轴

m/min

24

切削进给速度

mm/min

1-4000

精度

定位精度

mm

0.01±0.005

重复定位精度

mm

0.008±0.005

电源

电压

V

AC380

电压波动范围

－10%～＋10%

频率

Hz

50±1

总功率

Kw

10

气源

气压

Kg/cm2

6

冷却

冷却泵功率

Kw

0.37

冷却泵流量

L/min

75

冷却泵扬程

m

16

其他

机床重量

Kg

2200

机床外形尺寸

mm

2050×1800×2100
