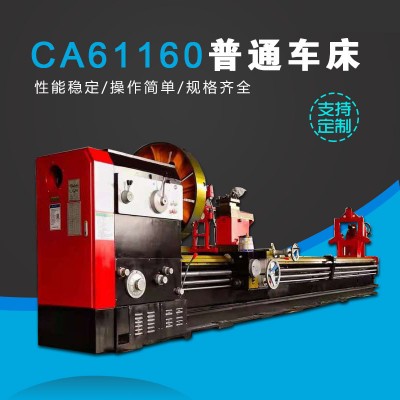

CA61160普通车床

床身上大工件回转直径

ф1600mm

刀架上大工件回转直径

ф1200mm

大工件长度

1500-20000mm

床身导轨宽度

1100mm

两项针允许支承大工件重量

10000kg

主轴主轴中心距床身高

800mm

主轴孔直径

ф130mm

主轴端部代号

A2-15

主轴孔前端锥度和顶针锥度

公制140mm 1:20

主轴转速级数

正21种 反12种

主轴转速范围

2.5-250r/min

卡盘（手动） （标准配置）

四爪单动1400mm

主电机功率

30Kw

进给量种数

56种

纵向进给量范围

0.1～12mm/r

横向进给量范围

0.05～6mm/r

公制螺纹有效种数、范围

44 1～120

英制螺纹有效种数、范围

30 24～1/4牙/英寸

模数螺纹有效种数、范围

45 0.5～60

径节螺纹有效种数、范围

38 1/2～56

主轴中心线到刀具支承面的垂直距离

48mm

刀具截面尺寸

45×45mm

刀架的回转角度

±90°

下刀架的大横向行程

860mm

上刀架的大行程

280mm

床鞍快速移动速度

3400mm/min

下刀架快速移动速度

1700mm/min

顶针套筒的行程

300mm

顶针套筒的直径

φ260mm

尾座套筒的锥度

1:20 公制80

主电机型号及功率

30Kw

快速电动机型号及功率

中间法兰电机1.5Kw

冷却泵型号及功率

JCB-45 0.15Kw

尾座电机

1.5Kw

机床轮廓(长X宽X高)

8300X2200X2600mm

机床重量(CW61160X5000)

22000kg
