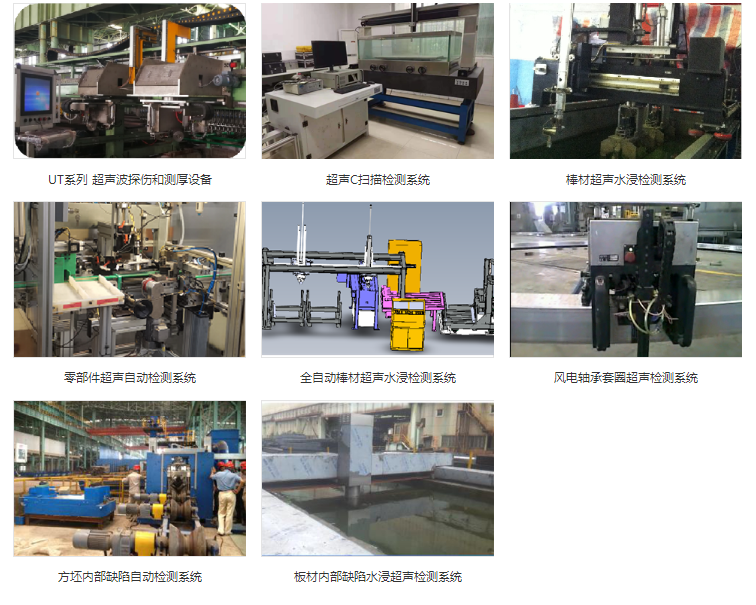

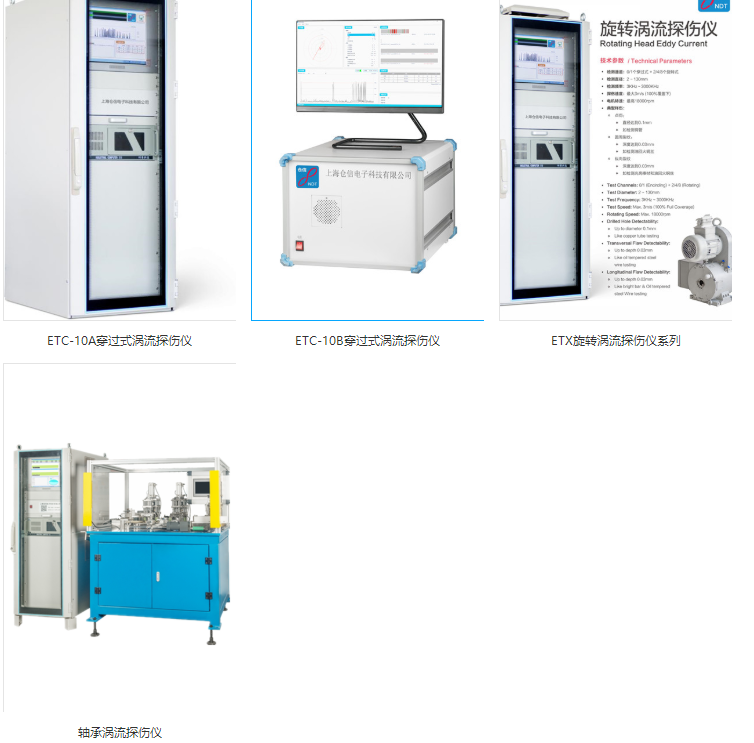

主要研发、生产和销售自动化涡流探伤，漏磁探伤，超声波探伤仪器和设备，并提供相关备品备件、技术改造、运行维护和维修服务等。我们也可以为其它品牌的无损检测仪器设备提供备件代替、紧急维修、升级改造等专业服务。
      公司提供的无损检测仪器设备和专业服务遍布全国各地的各个行业，广泛应用于金属管材、棒材、线材、轴承、轧辊、零部件等在线和离线自动化无损检测，得到广大用户和业界同行的普遍好评。我们的客户遍布美国、意大利、希腊、墨西哥、印度、泰国、越南等。
      公司与清华大学、上海材料研究所、华东理工大学、中国有色金属无损检测中心等高等院校和科研院所展开横向合作，坚持科技创新、精益求精和持续改进，竭诚为国内外用户提供高技术、高品质、高性价比的无损检测仪器设备和专业技术服务。我们愿与广大用户和业内同行一起携手合作，为中国无损检测事业做出应有的贡献。

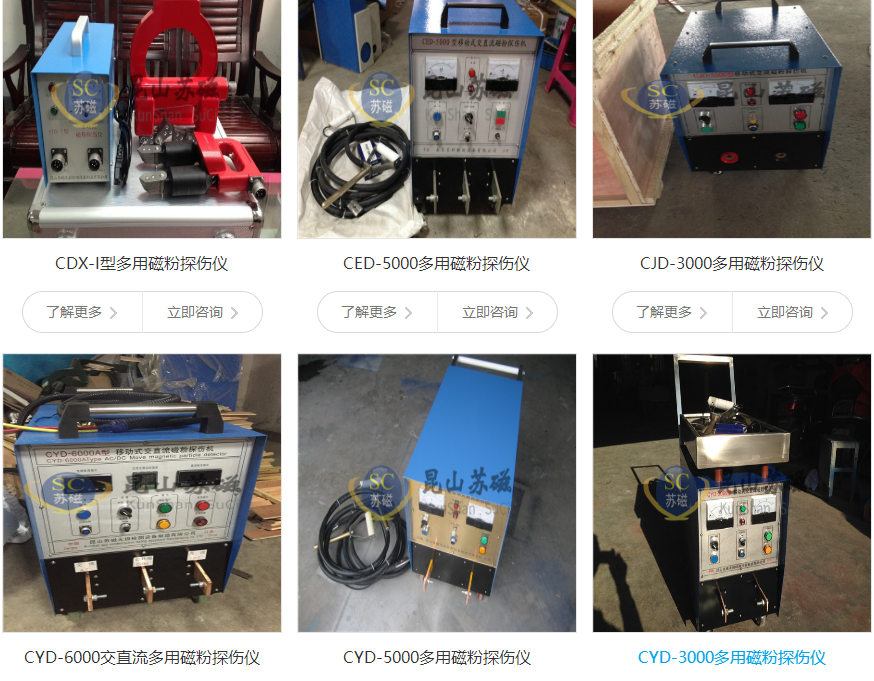

ＣＤＸ－Ⅰ型多用磁粉探伤仪，除具有便携式机种一切优点外，还具有移动式机种的某些长处，仪器面板下部装有两个输出插座，可分别供给Ａ型、Ｄ型探头和Ｏ型环探线圈所需的交直流电流。
F功能选配：
►A型探头：也称马蹄磁轭探头或角焊缝探头，活动关节斜面磁头,配有工作灯;对异形面、形状复杂工件探伤尤其适用.极距:20-160㎜;提升力:AC≥4.5㎏,DC≥18㎏;重量:2.0㎏。利用这种探头制成一台设备叫马蹄形磁轭探伤仪或角焊缝探伤仪，探头利用活关节使用范围广。
►D型探头：也称电磁轭探头，多种活动关节，磁化强度大。极距：60-220㎜，提升力：AC≥5㎏，DC≥18㎏；重量：2.5㎏.独立利用这种探头制成的设备叫电磁轭探伤仪，探头具有导磁高、磁化强度大等特点。
►O型探头：也称环形探头，内径:150㎜,中心磁场≥180Oe.重量:2.5㎏.独立利用这种探头制成一台设备叫环形探伤仪，它是利用线圈通电时产生强磁场的原理设计的，适用于轴棒类、管道类、叶片类等复杂工件的分段探伤或退磁。
本机采用可控硅触发电路，电子元件经严格筛选，整机经老化处理，故工作性能稳定可靠，故障率低。仪器输出为安全电压，对不允许进入高压设备探伤的场合更为合适。
二、主要技术指标
1、Ｄ型探头：
（1）提升力：AC≥5Kg  DC≥18Kg （无关节时）　
（2）极距：50－200mm（可调）
（3）工作电流：≥8Ａ
（4）工作电压：ＡＣ=38Ｖ、ＤＣ=10Ｖ
（5）重量：2.5Kg
2、Ａ型探头：
（1）提升力：ＡＣ≥4.5Ｋg  ＤＣ≥18Ｋｇ
（2）极距：20－160mm（可调）
（3）工作电压：ＡＣ=38Ｖ、ＤＣ=10Ｖ
（4）重量：2.0Kg
3、Ｏ型探头：
（1）中心磁强：180Ｏｅ
（2）工作电压：ＡＣ=38Ｖ、ＤＣ=10Ｖ
（3）内径：150mm
（4）重量：2.8Kg
5、主机：
（1）电源：220Ｖ±10％ 50Ｈｚ 5Ａ
（2）外型尺寸：262×130×228mm
（3）重    量：6.0 Kg
三、基本配置
 1、CDX—I型主机                               1台
 2、探头                                         按客户需要定配
 3、电源线                                       1根
 4、输出线                                       1根
 5、保险丝  5A                                   2只
 6、高亮度照明灯泡  10W/12V                     1只
7、合格证                                       1份
 8、保修单                                       1份
四、操作与维修
 使用本仪器前请详细阅读本说明书，了解掌握仪器结构和技术性能，检查电源与本仪器要求是否相符，连接是否正确，正确无误后方可接通电源，初次使用或久藏复用前，应检查仪器是否完好。
操作步骤
将电源插头线与仪器电源插座接好，探头和输出插座连接好。
接通仪器电源开关，此时电源指示灯亮，仪器控制电路同时接通，伺服工作。
将探头和被检工件接触好，按下探头上的开关，这时仪器对工件呈磁化状态，工作灯亮。松开开关，则切断主回路电源，工件停止磁化。
停止使用时，关断仪器电源开头，切断电源。
故障检修
电源接通无指示、不工作，保险丝熔断、因短路或过载引起。
按下开关，探头工作，无工作指示，因工作指示灯损坏引起。
工作指示灯亮，探头不充磁，主电路或控制电路有故障。
接通电源，不按充磁开关即充磁，控制电路或双向可控硅坏。
五、注意事项
本仪器工作节拍：建议在长时间连续工作时：
                      充磁时间≤3秒，间息时间≥5秒。
在使用前应检查供电电压是否符合仪器要求，如过高或过低会损坏仪器或影响探伤效果。
使用时探头端面应与被检工件保持良好接触，然后再按下充磁开关，此时磁化效果最佳。
本仪器虽有很好的空载过流保护电路，但在使用时，应尽量避免空载工作，以减少产生不必要的温升。
本仪器可连续工作，如发现部分发热严重即停止使用，待查明原因后再使用。
仪器及附件应在清洁、干燥、无腐蚀环境中使用或存放。
在自行修理时，请注意机内高压危险。
按下充磁工作开关时，不可开关电源。
仪器外壳必须可靠接地。
发生电路故障如无法修理，请将仪器发回我厂服务中心。

主要技术指标：
总增益：110db
测量范围(mm)：2.5～9999(钢纵波);
工作频率(MHz)：0.2～25MHZ)；
增益调节：(0dB～110dB) ；
垂直线性误差：≤3%；
动态范围：≥34dB；
水平线性误差：≤0.1%；
探伤灵敏度余量： > 58dB(2.5P20/200Ф2)
脉冲移位：－20～+3400s；
探头延时：0s～99.99s；
分辨率:42db（5P14）
波形显示：彩色（可调）
电噪声电平：≤8%

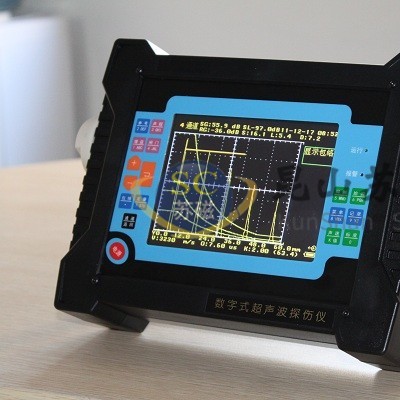

SCT-8600全数字智能超声波探伤仪采用国际先进的数字集成和人工智能技术，全进口器件组装，显示器件采用国际新型 TFT液晶显示屏，各项性能指标均达到或超过国际先进水平。
功能简介：
 全中文触摸式键盘，手感好，直观易记，操作过程中文提示及图形显示，内置超高速处理器，数据计算即时显示。
 仪器性能自动测定，可测试探头K值和材料声速。并具有射频波功能。具有发射频率可调，可适应不同工件厚度材质的检测。
 内置中文汉字输入法，全中文提示操作界面，上手即简单，可直接编写探伤报告。
 九十个探伤通道，可存储九十套探伤参数。
 内置多种常用标准，如GB11345、JB4730、ASM等标准，也可根据实际工件（如焊缝、锻件、管材、板材、车轴、车轮、小管径等）生成自定义探伤工艺，现场探伤无需携带试块，带裂纹测高高级探伤软件。
 DAC、AVG、分贝DAC曲线自动生成，曲线随增益自动浮动，随声程自动扩展。
 缺陷回波（水平、垂直、距离、dB当量值）实时显示，焊缝剖面显示。具裂纹测高功能。
 峰值记忆、包络功能，寻找最高波形更加容易。带有声光报警可能。带有自动增益功能。
 100000幅探伤数据（内置SD卡）存储，可完成屏幕和存储数据的打印（支持各种打印机）或计算机通讯（支持 Windowsxp），波形可粘贴到用户自定义表格，检测报告更为实用。并可进行动态波形记录功能。
 采用国际流行的LED背光液晶显示屏，抗干扰能力强。显示色彩用户可自定义.具有反白显示在强光下，显示依然清晰，具有全屏显示可能。
 低电压声音报警，自动保护关机。可根据客户需要增配备用电池，满足用户高强度工作需要。
 使用大容量锂离子聚合物电池(14.8V/4400mAH)，自动保护充电（16.8VDC，220VAC），可连续工作7小时以上。重量轻（带电池仅1.25Kg），体积小，携带与使用轻松自如,可单手操作，360度定位双侧把手。
