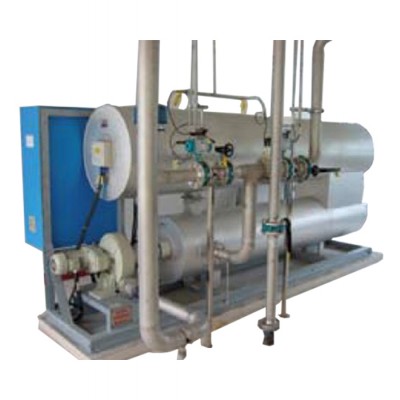

臭氧尾气破坏器

臭氧尾气破坏器

1、概述

       臭氧尾气破坏器、臭氧尾气分解器、臭氧尾气处理器(简称VOD)；用于破坏空气・臭氧气体混合物或氧气-臭氧气体混合物(依据进料气体而定)中的臭氧。这些尾气必须不含固体颗粒和泡沫。这些臭氧气体混合物在进入臭氧尾气破坏器之前用于不同的工艺中，例如：

-- 饮用水处理

-- 污水处理

-- 工业氧化工艺

-- 臭氧氧化工艺

2、臭氧尾气处理规范

       在臭氧处理工艺中含有少量的未完全反应臭氧，根据我国相关标准规定：对尾气排放有着严格的规定，臭氧浓度在0.015ppm时人员不可接触10小时，在排放前必须进行分解处理。常见处理方式有：加热和催化破坏，使臭氧分子的半衰期缩短，催化过程中在触媒的表面加快臭氧的分解速度，将臭氧转变成氧气。

       通常情况下，排放气体和水蒸汽混合处于饱和状态，臭氧含量最高不超过1.5wt%，在进行处理时有必要进行加热处理，使其相对湿度降低在100%以下，有效降解臭氧活性。

3、工作原理及性能

       臭氧尾气处理系统将未溶解及剩余的臭氧利用热还原转化为氧气。在臭氧排气的出口，未溶解的臭氧气体将在臭氧接触池的出口被收集，通过加热还原使臭氧分解，使其臭氧浓度低于0.015ppm,经出口管道从接触池排出。

（1）、加热-催化混合型尾气分解器由以下元件组成：

a.催化反应槽，包括不锈钢催化槽、不锈钢网状格板及支承栅板、催化剂等；控制柜含有一套显示调节仪表，并可在终端安装报警器用于远程指示。

b.加热器 ，包括：温控器、不锈钢外壳、加热元件等；

c.除雾：包括外壳、专用除雾筛网、排水装置等；

d.控制柜：小型控制柜一般与分解器为一体化设计。

（2）、加热-催化混合型尾气分解器主要特点

a.安全：尾气破坏器使用目前最理想的触媒剂，它不消耗臭氧，不会吸收臭氧，并且完全可以保证臭氧不会达到危险浓度。

b.高温运行：运行温度大约为40-500℃，加速臭氧分解。

c.较低的压降：最大压降仅为0.02MPa。

4、设备特点

（1）臭氧破坏效率高，能耗低，服务周期长，基本免维护。

（2）臭氧尾气破坏装置的出口气体臭氧浓度小于0.015ppm。

（3）配置足够的余量，同时可满足尾气处理需求，有可以保证有备用。

（4）在臭氧尾气进破坏装置前，设置尾气臭氧浓度检测取样口，用于测定臭氧扩散装置的性能。

（5）可远程控制和报警。

5、设备图纸

      目前我公司已申请国家专利。专利号：201220162473.8

6、技术参数及尺寸：

参数

尺寸
