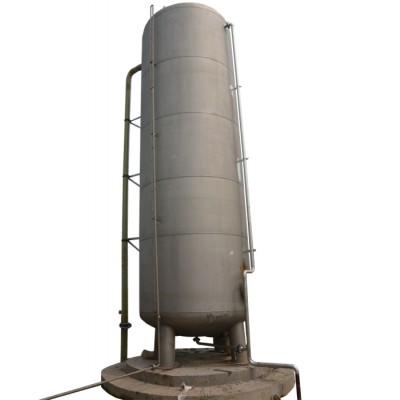

臭氧反应塔

臭氧反应塔

一、概述

       臭氧反应塔，也称为臭氧反应器、臭氧混合塔、臭氧投加装置等，是实现臭氧高级氧化反应的关键装置。目前传统装置中，均主要采用曝气管、曝气头、汽水混合器等设备实现臭氧与废水的混合。臭氧反应塔克服现有臭氧氧化技术的不足，提供一种气水混合效率高、结构合理、使用安装方便、适用性广、耐腐蚀性强的催化氧化塔，可以大大提高臭氧的氧化效率，有效减小运行费用。该臭氧反应塔主要由氧化塔壳体、专有塔内组件及专有臭氧催化剂催化剂组成。专有塔内组件实现了臭氧与废水的高效混合，装置的气水吸收系统采用钛材质曝气盘进行臭氧曝气，增大了臭氧在废水中的溶解度，结合我公司研制的臭氧催化剂系列产品，保证臭氧的高效利用率。

二、适用领域

 1、工业园区污水厂、城镇污水厂的达标保障与提标改造

 2、印染染色废水深度处理回用与提标改造

 3、 造纸废水深度处理回用与提标改造

 4、化工制药废水的达标保障与提标改造

 5、 含苯胺废水的达标处理

 6、无机母液的脱色净化

 7、零排放工程COD处理

 8、 脱硫废水COD处理

 9、 含盐废水COD处理

 10 、 膜分离浓水处理

 11、黑臭河的应急治理与长效维护

 12、地表微污染水体的脱色、除臭与蓝藻抑制

三、技术特点

1、COD去除率30-80%，脱色、除臭、苯胺去除率100%；

2、催化效率稳定，催化剂使用寿命长；

3、设备少，控制点少，工艺简洁，操作简单；

4、膨胀填料塔反应器，高效、结构紧凑、占地少；

5、采用绿色氧化剂 ，无二次污染；

6、不受盐度影响；

7、操作方便，维护简单，随开随用；

四、防雷与接地

1、一般原则

防雷、防静电、保护及工作接地共用一个接地系统，接地电阻值不大于4欧姆。在装置内和建筑物内要进行总等电位联结和局部等电位联结。仪表、PLC系统采用单独接地，接地电阻不大于1Ω。

2、防雷设计

所有用电设备正常不带电的金属外壳、电缆桥架及工艺金属设备（容器、塔等）均作可靠接地。

3、防静电接地

爆炸危险环境内的机泵、设备、构架平台及管线。厂区内输送可燃性气体，液体管线的首末端，分支处，直线段每隔50米处；进入装置区的地上工艺管线，在装置边界内侧。平行管道净距小于100mm时，应每隔20米加跨接线。管道交叉且净距小于100mm时亦应加跨接线，管道接地应在管线未上防腐漆前进行。装置区的等电位联结宜采用不大于25m×25m的间隔，所有的金属物体均应接至等电位联结的接地线上。

4、接地装置

地下水平接地体和垂直接地体的材质为镀铜钢，镀铜钢连接采用放热焊接。每个装置界区内有独立的接地网，并与相邻装置等的接地网相连。可利用建、构筑物的基础内钢筋作为自然接地体。
