1、旋转接头工作原理：

单向流通式：在滚筒的两端安装旋转接头，流体从一端进入，另一端排出，不使用内管。

单向流通式：在滚筒的一端安装旋转接头，同时在此端进行流体的导入和排出，内管相对于滚筒的旋转是静止的。

双向流通式（内管固定）：与上一种不同之处在于滚筒内装有不同型式的虹吸管，将冷凝液排出，此型多用于蒸汽类型。

双向流通式（内管旋转）：此种类型用于内管于滚筒相对固定在一起并随滚筒同步运转的结构，此时，流体有内管导入，外管排出。

双向流通式（内管旋转）：在滚筒的内部装有随滚筒同步运转的虹吸器，将冷凝液排出，此类型多用于蒸汽类型。

2、旋转接头的作用是将液体从管道的这边输入到旋转或往复运动的设备中，再从其中排出的连接用的密封装置。

旋转接头十大品牌_滕州市旋转接头权威专家致力于高端密封高温旋转接头、高压旋转接头、高速旋转接头、多通路旋转接头、液压旋转接头、回转接头、常规旋转接头

旋转接头批发价格、旋转接头供应厂家直销、旋转接头行情报价、旋转接头供求信息 主轴回转接头;冷却液回转接头;丸荣回转接头 苏州 江苏 主轴回转接头;冷却液回转接头;丸荣回转接头 机械工业 机床附

因为生产需要，现在耐高温导热油旋转接头越来越多。其实，这个只是最近这些年才有的。以前仍然是用通蒸汽旋转接头来代替导热油旋转接头。只是更换了里面的配件。在2000年后我帮客户维修旋转接头的时候，还有一些使用铜棒料做的柱环。大家都担心石墨柱环会高温时候裂开，耐不了高温。后来，石墨采用高纯的，加上特殊的烘焙处理。其实石墨本身是耐高温的。熔点与金刚石接近。后来实际使用这么多年也证明，石墨是耐高温的。目前还没有发现以为内柱环裂开造成旋转接头泄露的问题。

石墨球环在开始的时候也是考虑到耐温的问题。所以大多采用高铜粉加聚四氟乙烯和一些微量金属元素来制作球环。替代石墨密封。如果是铜粉比较多，制作的比较好的，确实比普通石墨耐用。虽然造价高，但是性价比还是不错的。如果是铜粉和其他金属元素比较少，聚四氟乙烯比较多，就容易在旋转过程中聚四氟乙烯被磨损成块的掉，垫在密封面上，反而更容易泄露。所以，我们在购买导油环（这种混合制成的密封环，俗称导油环）的时候，不要贪图便宜，贵一点不要紧。买到货真价实的才是最好的。

其实，旋转接头耐不耐高温，会不会泄露还有一个重要的配件。那就是弹簧。如果弹簧不经过处理，在高温情况下弹簧疲软。一样会造成导热油旋转接头泄露。所以，我们用再好的密封环，也要配套好的弹簧。导热油弹簧一般经过高温硬度处理。可以确保在四百度高温状态下不疲软。目前导热油旋转接头使用的温度基本都是都在300°左右。这样就不会因为弹簧疲软而造成不必要的停机。

旋转接头（Rotary union），是一种旋转的机械密封装置，它是为固定管路和旋转辊筒输送和排除热传导介质。应用旋转接头的热传导介质包括蒸汽、水、导热油、液压油和冷却液。

安装注意点

1、旋转接头经过精密制造,在搬运和存放过程中应避免撞击，以免损坏接口及内部零件。

2、安装需与连接轴同心，以确保旋转接头的良好运转。

3、螺纹连接的旋转接头在安装时，应注意内、外管的螺纹向是否滚筒的旋转方向对应，且内外管的螺纹旋向也应一致。

4、旋转接头与管道之间的连接，必须使用软管相连接（我们公司推荐使用扰性好的金属软管），绝对禁止刚性连接。

5、旋转接头的出入口尽可能直接与软管相连接。以减轻接头辅重，延长使用寿命。

6、内管的装配，注意尺寸的配合及重量的辅助支撑。内旋式旋转接头的内管与接头的配合推荐使用H8/e7的公差配合。

7、旋转接头的支撑与止转应恰当，一般杆直径应比止转孔小2mm，以免影响旋转接头的自由调节与补偿。

3.2 日常维护

1、应保持旋转接头滚筒及管道内部的清洁。对新设备应特别注意，必要时需加过滤器，以避免异物对旋

旋转接头维护

旋转接头维护

转接头造成的异常磨损。

2、因机器长期不使用会导致旋转接头内部的结垢与起锈，请注意如再使用时会有卡死或滴漏情形的发生。

3、带有注油装置的请定期注油，确保旋转接头轴承运转的可靠性。

4、流通热体介质的旋转接头应逐渐生温，避免温度急变。

5、检查密封面的磨损状况及厚度变化情况（一般正常磨损为5——10mm);观察密封面的摩擦轨迹，看是否出现三点断续或、划伤等问题，如有上属状况，应立即更换。

6、旋转接头应轻拿轻放，严禁受冲击，以免损失接头构件。

7、严禁异物进入旋转接头内部。

8、旋转接头不要长期空转

1、中央回转接头，单通道回转接头工作原理： 单向的接头的上下端都是由密封件来控制的，为防止使用中出现的情况，当介质从一个孔穿入之后，转子就会旋转，流体介质随着转子内部设立的内 管而旋转，而壳体是静止的，所以当流体介质旋转传送到出介质孔，其旋转将不会停止，继续旋转，就这样连续不断的旋转传送介质，内部高速轴承支撑，支撑整个转子的旋转工作，平衡稳定是回转接头的基本性能。

2、中央回转接头，多通路回转接头内部需根据客户的要求设立多个管路，标准型号的多通路回转接头是一个进介质孔，对应一个出介质孔，意思就是说 有多少个进入孔，就有多少个输出孔，而且每一个进口和出口都相互独立，并与其它的进口和出口互相不干涉客户要求不同的技术参数的条件下，使用的密封件结构，密封件的材料，轴承的要求都不 仅相同，壳体后端打有止转孔，可以用止转片将其固定。

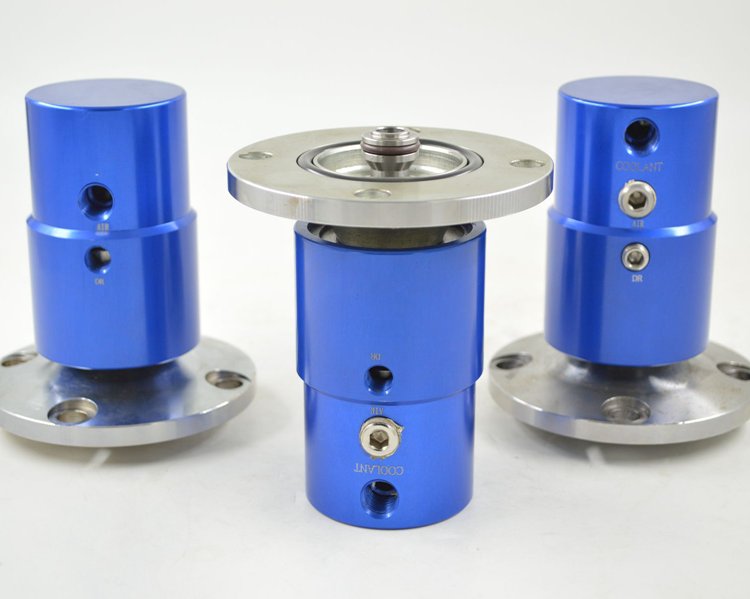

“心出水旋转接头:采用“脱开式密封”结构、深孔加工及自动化控制等应用开发的一款流体介质输送的产品,其功能是能够实现将流体(气体或液体)介质由相对静止的管道传输到旋转运动的部件中。加工过程从原材料到成品在一次装夹下全部完成,确保旋转轴与壳体同心度全部在0.005mm以内,有效保证产品在高速旋转时(高可达30000RPM)的跳动量在严格控制的范围内;该产品采用平衡式密封结构,密封副选用耐磨损的碳化钨材质,配套进口高精度轴承运转更稳定、无震动。

多通路天旋旋转接头属于非标旋转接头，可以根据客户的需要进行定制，可同时通过多种工作介质，空气、水、油、氧气氢气等，具有较高的耐磨性能，支撑力强，选择灵活，可压能力强。

多通路旋转接头产品的密封性能出众，抗压能力强，高品质旋转接头和精密轴承装置在高刚性转轴上，长时间的工作无振动，转轴经过特殊的热处理增加刚性，固定环封闭物是由特殊的材料，是抗磨损碳精石墨所制造的，不透水和干式运转，特别是旋转封闭面大小必须减低到最低限度，在较高的压力下，经天旋旋转接头长期机械经验变得封闭面部份有较好的平衡结果，多通路旋转接头产品采用青铜固定环是为在高压力200bar中使用。

中央回转旋转接头厂家

作为一种机械密封部件装配在固定供应管路和旋转辊筒之间，实现流体介质在输入导出过程中的动态密封。根据不同的使用工况，旋转接头适用于不同压力、转速和温度环境下的蒸汽、冷热水、气体、高温热油等多种介质，因此被广泛应用于钢铁、造纸、印染、橡胶、塑料、化纤、

玻璃、食品、包装、印刷、医药等行业。波纹补偿器因补偿量大、寿命久结构紧凑....

密封叠环是利用了本身结构的涨紧性从而起到密封作用，多个使用又有迷宫式密封的特点。密封叠环主要用于高温、腐蚀等恶劣条件下的轴承等密封。在密封范畴领域内，跌环密封解决了许多密封介质的难题。密封叠环的应用在很多方面都获得了成功的应用，包括机器设备、汽车及其它装配中的转动或静止密封部分。

它的主要原理是迷宫密封，在转轴周围设立若干个环形密封齿环，齿环与齿环之间形成一系列的节流间隙和膨胀空腔，密封的介质在通过曲折迷宫的间隙时产生节流效应从而达到阻漏的目的。

叠环综合了摩阻、流束收缩等效应而达到密封效果。泄露液流在迷宫中流动时，因液体流动而产生摩擦，使流速减慢，流量减小。简单来说和通道的长度与截面形状有关，流道越长、齿环顶越尖，流量越小，密封效果越好。 另外泄露液通过迷宫端口时，会因惯性影响而收缩，流束的截面变小也会产生密封效果

加工中心旋转接头是指：工作转速：3000rpm ，工作温度：343°， 25兆帕工作压力旋转接头支持1通路-42个通路数量同时传送气，液，油等多种介质紧凑的设计结构，采用法兰式连接，有效的集成到客户设备当中采用美国最先进的表面处理技术。

作用：

加工中心旋转接头的作用是将液体从管道的这边输入到旋转或往复运动的设备中，再从其中排出的连接用的密封装置。

选用指南：

1、单向流通式：在滚筒的两端安装旋转接头，流体从一端进入，另一端排出，不使用内管。

2、单向流通式：在滚筒的一端安装旋转接头，同时在此端进行流体的导入和排出，内管相对于滚筒的旋转是静止的。

3、双向流通式（内管固定）：与上一种不同之处在于滚筒内装有不同型式的虹吸管，将冷凝液排出，此型多用于蒸汽类型。

4、双向流通式（内管旋转）：此种类型用于内管于滚筒相对固定在一起并随滚筒同步运转的结构，此时，流体有内管导入，外管排出。

5、双向流通式（内管旋转）：在滚筒的内部装有随滚筒同步运转的虹吸器，将冷凝液排出，此类型多用于蒸汽类型。
