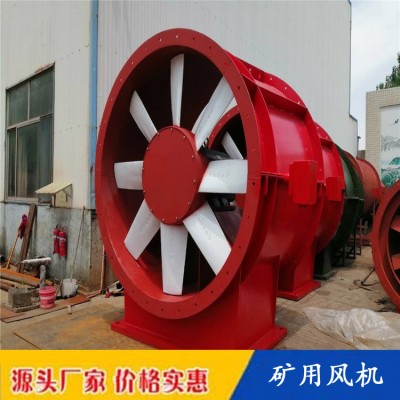

FBCDZ抽出式主扇风机

一、概述

   新一代K、DK(现安标证名称FKZ、FKCDZ)系列矿用节能风机，是在原矿用节能风机的基础上，通过技术改进、完善结构、提高性能和扩大机号而设计成功的，该系列风机运转效率更高、噪声更低、性能范围更大，节电效果更为显著。同时主风筒内设有稳流环装置，特性曲线无驼峰，可何证风机在任何阴力状态下都可稳定运转。

为扩大该系列风机的性能范围，满足各类大中小型非煤矿山的需要，使低、中、高阻力和大、中、小风量的各类型通风网路，均可选到在高效区运转的主扇、辅扇和多级机站风机，该系列风机采用0.40和0.45两种轮毂比，单机和对旋两种结构型式，即分为K40、K45和DK40、DK45四种。并且K40分别采用4、6、8极电机为三种转速，K45分别采用4、6极电机为二种转速，DK40、DK45均分别采用6、8极电机为二种转速。

这样各个机号与二种轮毂比、二种结构型式和三种转速，按一定的方式“组合”便使该系列风机共有93种规格。

二、用途

该系列风机是专门根据冶金、有色、黄金、化工、建材和核工业等各类非煤矿山的需要而设计的，可作为主扇、辅扇，既可安装在地表，也可安装在井下，适宜于多风机联合运转，是多风机串并联多级机站通风系统中各级机站理想的机站风机，也适用于大型车间、隧道、人防工程等场合的通风换气。

三、特点

K系列风机的主要特点：

1、采用扭曲机翼型叶片，气动效率高，节能效果极为显著。

2、性能多样，规格齐全，能够与各种阻力和风量类型的通风网路很好匹配，可保持长期高效运转。

3、设有稳流环装置，特性曲线无驼峰，没有喘振危险，在任何阻力状态下均可安全稳定运转，并适于多风机联合运转。

4、采用电动机与叶轮直联的结构，整体稳定型好，安装方便，维修容易，装置局阻低。

5、结构紧凑，防潮性能好。风机主体采用钢板、型钢组焊结构，叶片为钢板材料，中空，叶片及整机强度高，抗井下爆破冲击波的能力强，可安装在地表，也适合安装于井下，特别适于作为多级机站通风系统的机站风机。

6、可反转反风，反风率大于60%，不需修筑反风道。

7、叶片安装角度可调，可根据矿井生产的变化，随时调节风机状况。

8、土建工程量很小，可节省大量投资。

9、噪声较低。

四、扩散器

K、DK系列(现安标证名称FKZ、FKCDZ)矿用节能风机作为主扇和机站风机时，应配带专用扩散器。地表主扇配带扩散器可将分动压转化为静压，降低出口动压损失，以达到节能的目的。安装于井下的风机配带扩散器，既可降低局阴系数，又可降低扩散器出口动压值，从而可大幅度降低风机装置的局部阻力，节省通风耗能。

K、DK系列(现安标证名称FKZ、FKCDZ)风机均有专用配套扩散器。扩散器的法兰与风机出口法兰彡螺栓连接。K40、K45系列风机扩散器
