第一代砂石分离机

HJ15型砼分离回收机是我公司科研人员在吸收国外先进技术的基础上，结合我国国情联合设计开发的新产品。

本装置主要用于混凝土搅拌站的搅拌车清洗及剩余废弃混凝土砂、石、水的分离回收再利用。本机可以将砂石和浆水一次分离开来，并且分离出的砂石可重复使用，剩余的含有水泥的污水集中排放到与本机配套设计的带有搅拌器的污水池中，通过搅拌器的不断搅拌，使污水中的水泥保持悬浮状态，由污水泵将其重新送入搅拌站用于混凝土的生产，因此，使用本装置，可彻底解决废弃混凝土带来的诸多污染问题。

一、主要技术参数

1）、螺旋直径（mm）                 φ550

2）、螺旋长度（mm）                 6000

3）、筛分能力（T/h）                 ~15

4）、砂石排料高度（mm）             ~2200

5）、主机倾角（°）                  ~22

6）、进料斗尺寸（mm）               ~1500x1800

7)、进料斗高度（mm）               ~1400

8）、电机功率（KW）

回收机电机                      5.5

潜水泵电机                      2.2*2

搅拌机电机（选配）            5.5x2

9）、整机重量（t）                  ~2

10）、整机外形尺寸（mm）      7300X1800X3500（不含供水管高度）

三、主要结构和工作原理

本装置主要由分离系统、供水系统和电气控制系统组成。

搅拌车开上清洗台进行清洗，清洗下来的废弃砼直接倒入进料斗，同时水泵泵入清水对废砼进行稀释，沉淀下来的砂石由回收螺旋机送往高处的堆砂场，砂石料被推送往高处的过程中，充分与水脱离；溢流口溢流出来的泥浆经三级沉淀后即进入清洗分离整个循环系统。

1、分离系统：

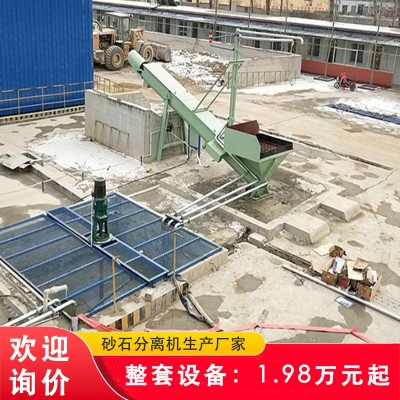

分离系统是本装置的主机部分，它主要由进料斗、螺旋机、溢流口和驱动装置组成（见附图）。

本机驱动装置选用国内先进的F系列平行轴—斜齿轮减速电机，与螺旋体采用轴装式直联形式，结构紧凑、传动效率高，安全可靠，维护方便

螺旋体由减速电机带动将分离出来的砂石向高处输送堆放，在输送过程中同时充分脱水。

溢流出来的浆水则经溢浆口排出进入泥浆回收池和沉淀池。

2、供水系统：

工作过程中的用水主要是：

A 搅拌车加水 ；

B 机组清洗分离用；

水的来源是：分离系统分离出来并经沉淀后的清水和给水站供应

补充的新水（自来水等）。

供水系统主要由供水站、潜水泵、水管等组成。除安装在主机上的供水部分外，外围的供水结构由用户负责，现场安装。

3、电气控制系统原理（见《电控柜操作使用说明》）：电器控制由电气控制柜集中操纵控制。
