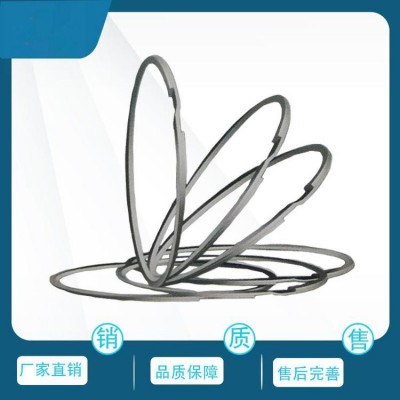

O型密封叠环

      密封叠环作为其特殊产品，是利用了本身结构的涨紧性从而起到密封作用，多个使用又有迷宫式密封的特点，因此密封十分稳定。它主要用于高温、腐蚀等恶劣条件下的轴承密封，用来改善恶劣环境以减少高的耗油量和改善轴承使用条件。

      在密封范畴领域内，改变了以前许多类型的密封不适应液体介质的难题，现在从密封叠环中找到成功的答案，包括机械设备、汽车以及其他装配中的转动或静止密封部分。在密封叠环的应用获得成功的方面，例如：轧辊制造厂、内燃机排出管、回转工作台的轴承、连铸机、传动系统、发电机组以及其他方面，是普通密封新一代的代替品。

   最高温度：600℃       最高线速度：10m/s

ASD=外径加紧双密封圈（1组=2个圈）对沟槽支撑圈不能超出极限速度。

最大线速度10米/秒

ASD=外径加紧双密封圈（1组=3个圈）对沟槽支撑圈不能超出极限速度。

最大线速度10米/秒

ASD=外径加紧双密封圈（1组=2个圈）对沟槽支撑圈不能超出极限速度。

最大线速度10米/秒

ASD=外径加紧双密封圈（1组=2个圈）对沟槽支撑圈不能超出极限速度。

最大线速度10米/秒

在热膨胀时要求必须保证槽宽公差

                       当转速大于1000rpm时将槽宽扩宽10%

叠环的装配

1、装配时，如图1、图2所示，径向间隙应保持最小，具体尺寸参照尺寸表。

2、图3是许可的装配槽底部的圆角尺寸。

3、图4图5是叠环的装配倒角，叠环的装配倒角最大20°，当叠环集组装配时，不要应向内部压，可通过径向与轴向结合向内推动。

4、装配步骤

装配时，可将叠环稍稍向外拉开，呈螺旋状向孔腔内深入，但注意不要过渡拉伸是，以免导致叠环的伤害。如图6——9所示。
