G/Y5-51 型锅炉送/引风机

一、概 述

G/Y5-51 型锅炉送/引风机适用于火力发电厂中 2t/h-670t/h 蒸 气锅炉的送引风机系统，亦可满足流化床炉高压头性能参数之需 求，该系列风机也可用于除尘、矿井通风及一般通风系统。

送风机输送的介质为空气，引风机输送的介质为烟气或含杂质颗粒之气体。含杂质浓度小于 200 mg/m3。时可用四年以上，如含杂质大也使用，但使用寿命相 对缩短，送引风机最高使用温度不得超 250℃。

二、形 式

1.该风机分为 A 式为电机直联传动，D 式即悬臂式单进气结构，F 式为双支承单进气结构。

2.送、引风机通常制成单吸型式。机号№8D～29.5D 共 20 个规格。机号№8F～31.5F 共 21 个规 格。

3.每种风机又可制成左旋或右旋两种型式，从电机一端正视，凡叶轮按顺时针方向旋转者均称 为右旋风机，以“右”表示，反之，称为左旋风机，以“左”表示。风机的出风口位置，以机壳的出口角度表示。传动方式为 D 式，即悬臂结构，电机与风机连接采用弹性联轴器直联传动。 产品全称举例如下： G5-51№18D 右 45°。Y5-51№18F 左 45°/135°其中，G、Y 分别表示锅炉送风机与锅炉引风机，5 为最高效率点的压力系数 10 倍化整，51 为 比转数，№18 表示叶轮直径为 18000mm,出风口 45°/进风口 135°。

三、结 构

A 式风机由叶轮、机壳及进风口和电动机组成。并具有完整底座，底座下可放置减振器。

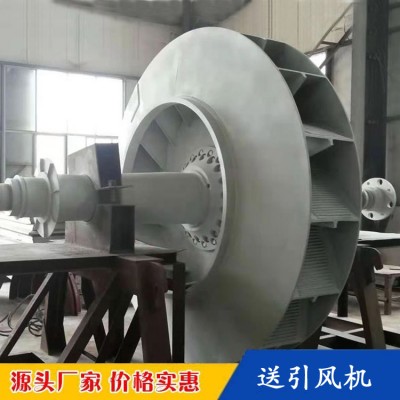

1.叶轮均为单板式叶片，5 种后向，3 种前向叶片，叶轮经过静动平衡校正，因而运转平稳安全可靠。

2.机壳与电动机底座连接一体，机壳设有加强筋有很好的刚性，适合高转速运行。

3.进风口采用冲压成形，有较好的流线形，使气体顺利进入叶轮。

D/F 式风机结构特点：
