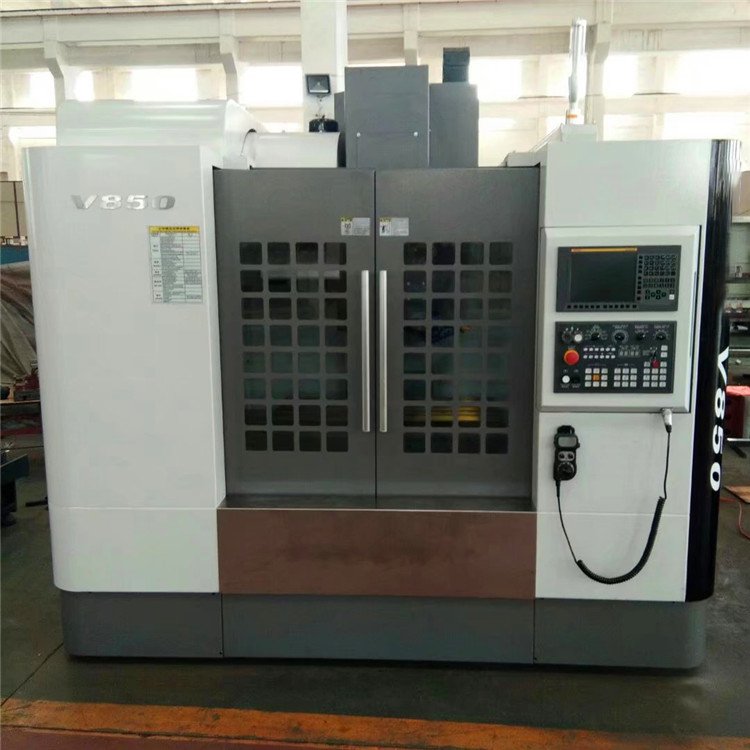

该VMC850加工中心产品为X、Y、Z三轴伺服直联控制全封闭立式加工中心，三轴均为钢球滚动直线导轨，导轨负载大、跨距宽、精度高，结构及外形尺寸紧凑合理，主轴为伺服电机通过同步带驱动。能够实现对各种盘类、板类、壳体、凸轮、模具等复杂零件一次装夹，可完成钻、铣、镗、扩、铰、刚性攻丝等多种工序加工，适合于多品种、中小批量产品的生产，能满足对复杂、高精度零件的加工。可配第四旋转轴，以满足特殊零件的加工要求。

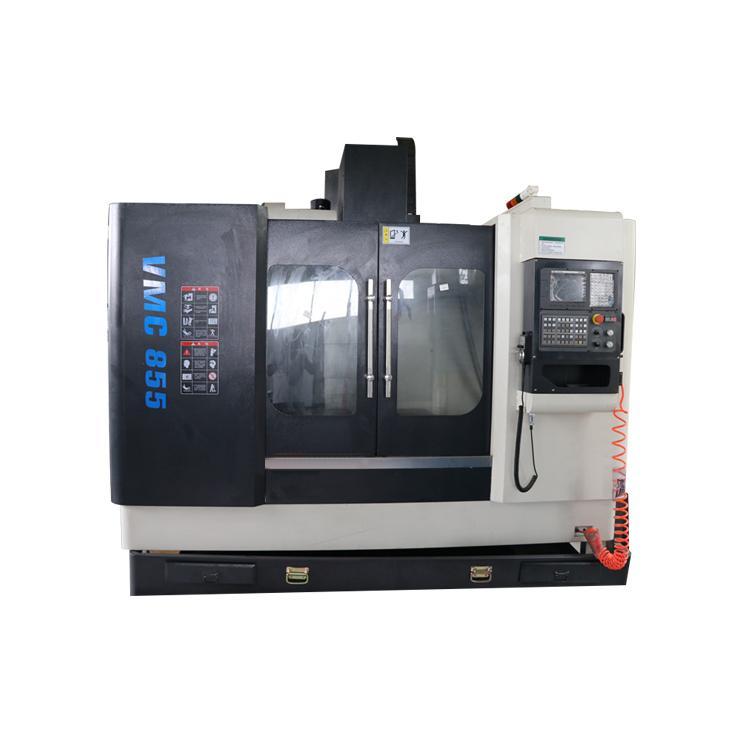

一、        VMC855立式加工中心簡介與用途

該產品為X、Y、Z三軸伺服直聯控制半閉環立式加工中心，三軸均為鋼球滾動直線導軌，導軌負載大、跨距寬、精度高，YZ向為45MM重載的直線導軌,XZ向為35MM重載的直線導軌，結構及外形尺寸緊湊合理，主軸為伺服電機通過同步帶驅動。能夠實現對各種盤類、板類、殼體、凸輪、模具等複雜零件一次裝夾，可完成鑽、銑、鏜、擴、鉸、剛性攻絲等多種工序加工，適合於多品種、中小批量產品的生產，能滿足對複雜、***零件的加工。可配第四旋轉軸，以滿足特殊零件的加工要求。

二、         主要結構特點

1、      底座、滑座、工作臺、立柱、主軸箱等主要基礎件採用HT300鑄鐵；底座為箱體式結構，緊湊而合理的對稱式筋結構保證了基礎件的高剛性和抗彎減震性能；A型橋跨式立柱及內部網格狀筋，有力保證了Z軸強力切削時的剛性及精度；基礎件採用樹脂砂造型並經過時效處理，為機床長期使用性能的穩定性提供了保障。

2、      X、Y、Z嚮導軌均為臺灣的重載直線滾珠導軌，具有速度快、高剛性、低摩擦、低噪音、低溫升變化等特性，配合自動強制潤滑，提高機床精度壽命；

3、      Z向加配重塊平衡，保證主軸箱運動順暢、穩定；Z向驅動電機具有失電制動裝置；

4、      X、Y、Z三個方向進給採用***高強度的內迴圈雙螺母預壓大導程滾珠絲杠，進給速度高；驅動電機通過彈性聯軸器與絲杠直聯，進給伺服電機直接將動力傳遞給***滾珠絲杠，無背隙，保證機床的定位精度和同步；

5、      採用高速、***、高剛性主軸單元，軸向和徑向承載能力強，轉速可達8000rpm；

6、      主軸採用中心吹氣結構，在主軸松刀時迅速用中心高壓氣體對主軸內錐進行清潔，   保證刀具夾持的精度和壽命；

7、      X、Y、Z三個方向導軌、絲杠都採用防護裝置，保證絲杠及導軌的清潔，確保機床的傳動及運動精度和壽命；

8、      機床外防護採用全防護結構設計，操作方便、***，美觀大方；

9、      採用可靠的集中自動潤滑裝置，定時、定量對機床各潤滑點自動間歇式潤滑，可依據工作狀況調節潤滑時間；

10、  採用臺灣專業廠家生產的20把斗笠（選配）或24把圓盤式刀庫(選配)，換刀準確，時間短，***，經百萬次運轉測試，符合可靠性要求；帶有阻尼結構，能減少運動時的衝擊，保證刀庫的使用壽命；氣動驅動，使用方便，***路徑換刀；

11、  採用油水分離裝置，可把收集來的大部分潤滑油從冷卻液中分離出來，防止冷卻液的快速惡化，利於環保；

12、  機床操作系統採用人體工程學原理，操作箱獨立設計，可自身旋轉，操作方便。

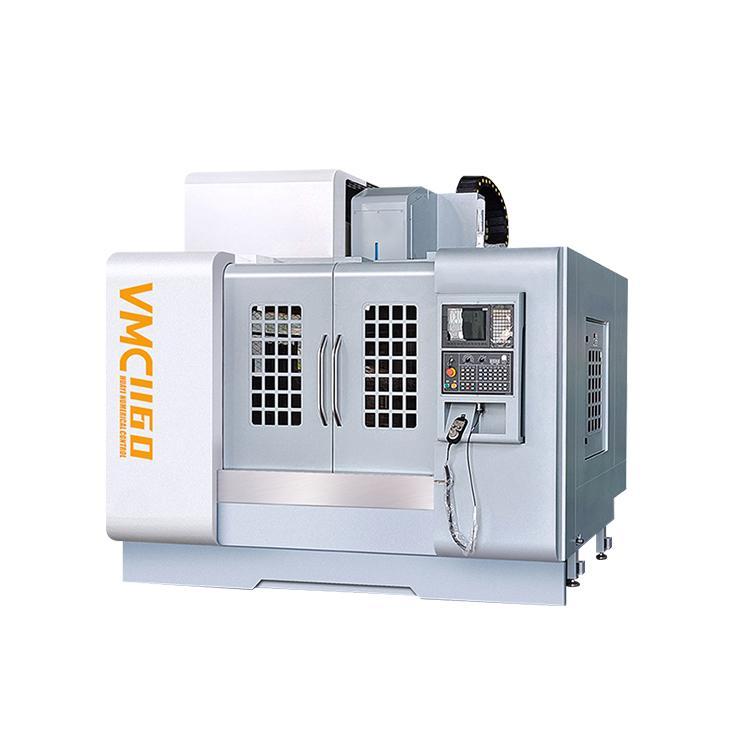

1160加工中心结构：

　　1.机体采用独创的三维变径结构设计，经有限元分析，使机体结构得到更大程度的优化，确保机体稳定可靠，又能防止机体变形，大而提高机床使用寿命。

　　2.滑座采用箱体式设计，箱体内部密实的加强筋排列，使机体精度的保持性成倍增加。

　　3.立柱采用我们独创的“驼背”式设计，有效的防止机体变形问题，且大大增强了主轴在高点位置的刚性。

　　4.工作台采用双层加强型设计，工作台厚度的增加，有效的隐藏了直线导轨滑座的安装对工作台的干涉，进一步增强了刚性。

　　5.X\Y\Z轴导轨都采用大跨度比的方式，在整体上增加了机床的重量，进而提高了机床的稳定性。

　　6.滚珠丝杠螺母为加长型设计，丝母的预紧力得到了有效的提高，大大延长机床的使用寿命与精度的保持性。

　　7.滚珠丝杠采用预配锁紧螺母结构，有效防止锁紧螺母松动。

　　8.采用我们独创的主动式润滑系统，由数控系统直接控制油泵出油，真正做到了按需注油，并且可以感知机床油路所产生的问题及时为客户产生预警防止机床损坏。

　　9.采用支撑式滑轮组内防护设计，使内防护在运动时，始终与导轨保持平行，不易产生变形，提高了防水性， 延长了使用寿命。

　　10.每台机床都要根据客户的用途，进行配比Z轴的配重的重量。针对性的优化机床与客户所做产品的之间的问题。

1370加工中心在市面上不难见到，而且能生产HTM1370加工中心的厂家也有不少，有国外的、台湾的、国产的等等许多厂家，这些厂家当中有知名的也有刚创办的，总的一句话来说就是让人眼花缭乱，同时还参差不齐。其实不管像要买哪种型号的加工中心，品牌永远不是最重要的，重要的是合不合适和性价比如何。不管是买HTM1370还是买别的型号的加工中心，对于每位客户而言，最好的加工中心并不是最贵的加工中心，而是最适合自己的加工中心。在能力条件范围内所能买到的最合适自身所需要加工的工件加工，就是对客户来说最好的加工中心。

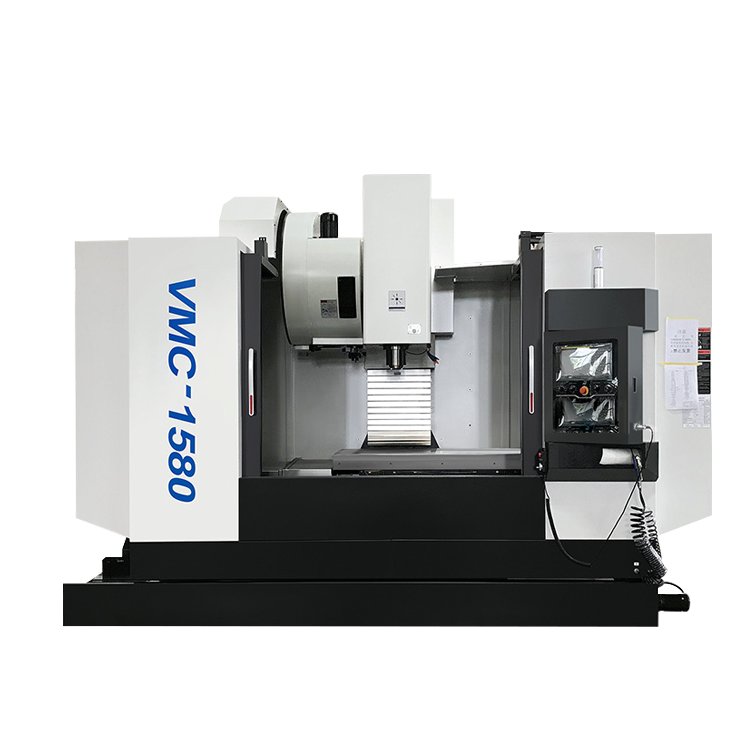

1580数控立式加工中心是我司针对小型五金零件及产品研发的一款高性价比立式加工中心

该机床具有整机结构强、精度稳定、故障率低、可

靠性好的优点，是小型产品加工利器

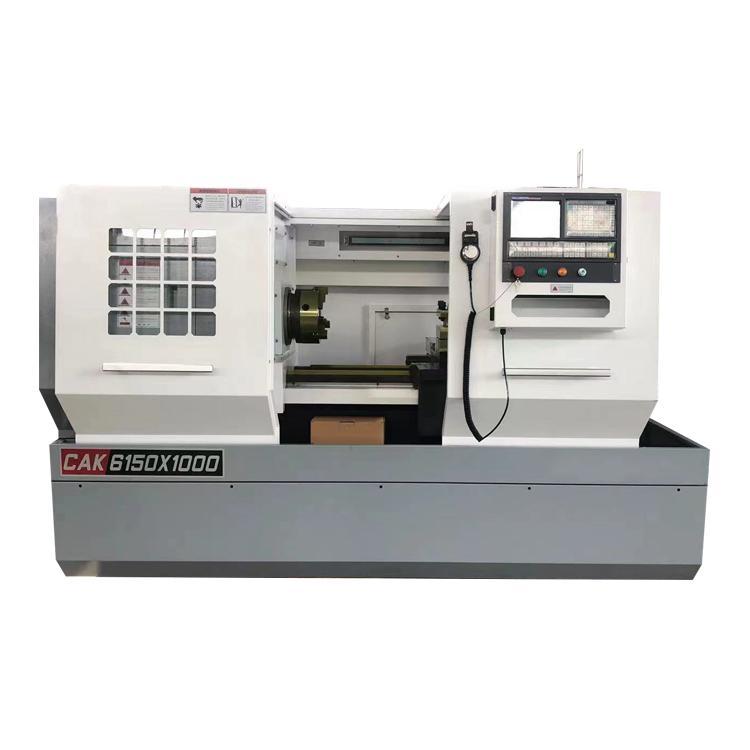

6150数控车床采用传统的卧式车床布局，整体设计。采用微电脑控制和伺服电机驱动的数控车床。具有操作方便、结构紧凑、外型美观、性能稳定、精度高、噪音低等特点。该机床采用高性能的HNC—21T数控系统，通过发出和接收信号控制伺服电机、车床的主轴、刹车和转位刀架。

独立主轴通过变频器控制变频电机转速达到无级变速，进给速度可任意设定，从而实现由微电脑控制的自动化加工。该机床可在自动、手动方式下进行操作，具有半自动对刀、刀具补偿和间隙补偿功能，配有硬件、软件限位等功能。该机床可加工内外圆柱面、圆锥面、圆弧面、切槽、切断，还可加工英制直螺纹、锥螺纹等。该车床可按用户要求增加液压卡盘、液压尾架等，也可按用户要求选配其它数控系统。

1、CK6180数控车床精度高，主轴采用哈尔滨轴承高精密度双滚珠轴承支承，噪音低，精度高，稳定性好。2、可车削各种回转表面，如圆柱面、圆锥面、特形面等，并能进行切槽、车螺纹、镗、铰加工，效率高，适用性强。3、床身导轨经超音频淬火后精磨，硬度高，刚性好。4、滚珠丝杆采用整体内循环丝杆，配对角接触球轴承支承并预紧。导轨、丝杆等采用集中自动润滑，具有运动灵活、5、电动四工位刀架采用精密齿盘定位，重复定位精度高。6、尾架具有快速凸轮夹紧装置，工作效率高。尾座套筒内有防止钻头旋转的装置，避免了因误操作引起的钻头旋转而损伤尾座套筒内孔锥度，有效的保护了尾座部件。7、数控系统采用GSK，凯恩帝，三菱，发那科等著名产品，可选用变频电机驱动或交流伺服电机驱动，也可根据用户要求选配其它系统。

8、易于操作，特别适用于复杂零件或对精度较高的大批量零件的加工.也是数控教学的首选

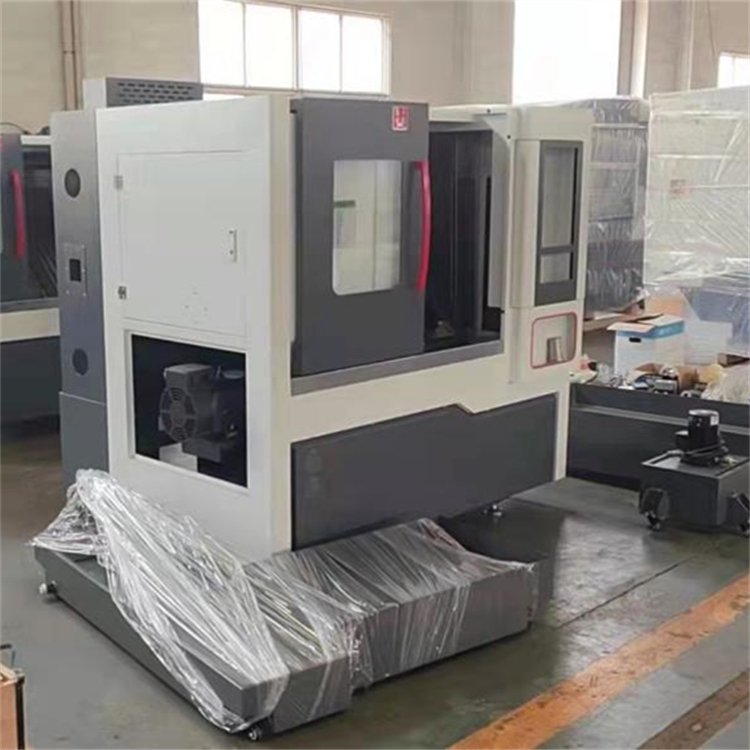

数控斜车是一种高精度、高效率的自动化机床。配备多工位刀塔或动力刀塔，机床就具有广泛的工艺性能，可加工直线圆柱、斜线圆柱、圆弧和各种螺纹、槽、蜗杆等复杂工件，具有直线插补、圆弧插补各种补偿功能，并在复杂零件的批量生产中发挥了良好的经济效果。

斜床身数控车床的两根导轨所在平面则与地平面相交，成一个斜面，角度有30°，45°，60°，75°之分。数控斜车的床身呈直角三角形。很明显，在相同导轨宽度的情况下，斜床身的X向拖板比平床身的要长，应用在车床的实际意义是可以安排更多的刀位数。斜床身数控车床的截面积要比同规格平床身的大，即抗弯曲和抗扭能力更强
