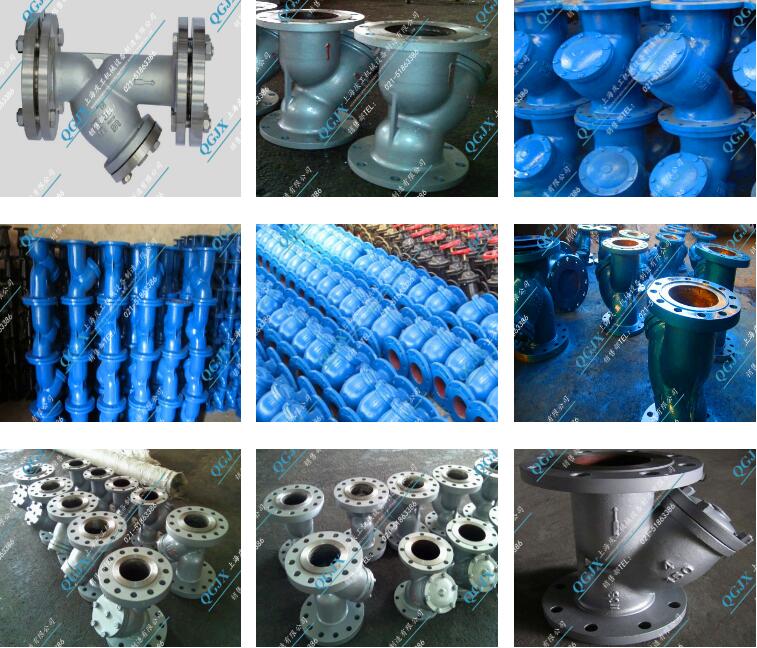

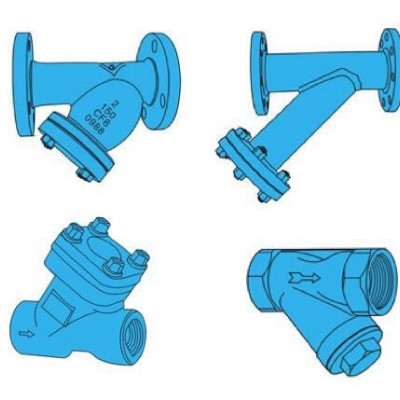

铸制法兰Y型过滤器

滤芯材质

304  304L   316   316L   其他特殊材

公称通径/公称压力

DN15—1500mm    PN0.6—20.0MPa

过滤精度

10目—500目 或更高

连接形式

对焊连接或承插焊连接（I） 法兰连接（II）螺纹连接（III）

法兰标准

HG  GB  HGJ  JB  ANSI  JIS  DIN  BS   NF

密封面

突面（RF） 平面（FF） 凹凸面（MFM） 榫槽面（TG）

工作温度

碳钢：-30℃—+350℃    不锈钢：-80℃—+480℃

外表

碳钢：防腐油漆         不锈钢：酸洗处理或防腐油漆

设计制造检测标准

SH/T3411-1999    HG/T21637

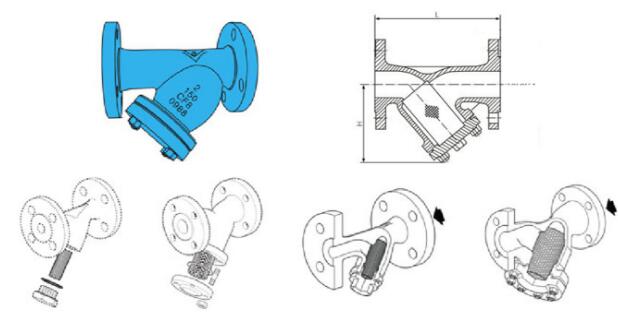

L

H

25

155

75

0.00343

32

175

82

0.00486

40

200

100

0.00767

50

215

115

0.01160

65

245

150

0.02111

80

285

180

0.03029

100

305

200

0.04063

125

350

230

0.05589

150

385

235

0.07709

200

460

310

0.11967

250

555

390

0.19155

300

590

420

0.26738

350

695

520

0.32535

400

785

580

0.40946

450

850

640

0.52837

500

900

700

0.65385
