高压釜是指在高压下操作的一种反应器。根据工艺要求，有带搅拌器和不带搅拌器两种高压釜,前者结构同搅拌设备。其结构特点是：（1)釜体为高压筒体，壳体较厚，为了耐高温和耐腐蚀常用不锈钢制造，也有用碳钢或低合金钢做外壳的，不锈钢为内层材料，可直接用复合板或用衬里制成；（2)釜体上—般不开孔，接管、接口及附件均设在釜盖上；（3)釜顶装有安全泄放装置，如安全阀、爆破片装置或两者的组合装置等。

结构与原理

1、 釜体、釜盖采用1Cr18Ni9Ti不锈钢加工制成，釜体通过螺纹与法兰联接，釜盖为正体平板盖，两者由周向均布的主螺栓、螺母紧固联接。

2、 高压釜主密封口采用A型的双线密封，其余密封点均采用圆弧面与平面、圆弧面与圆弧面的线接触的密封形式，依靠接触面的高精度和光洁度，达到良好的密封效果。

3、 釜体外装有桶型碳化硅炉芯，电炉丝穿于炉芯中，其端头由炉壳侧下部穿出，通过接线螺柱，橡套电缆与控制器相连。

4、 釜盖上装有压力表，爆破膜安全装置，汽液相阀，温度传感器等，便于随时了解釜内的反应情况，调节釜内的介质比例，并确保安全运行。

5、 联轴器主要由具有很强磁力的一对内、外磁环组成，中间有承压的隔套。搅拌器由伺服电机通过联轴器驱动。控制伺服电机的转速，便可达到控制搅拌转速的目的。

6、 隔套上部装有测速线圈，连成一体的搅拌器与内磁环旋转时，测速线圈便产生感应电动势，该电势与搅拌转速相应，该电势传递到转速表上，便可显示出搅拌转速。

7、 磁联轴器与釜盖间装有冷却水套，当操作温度较高时应通冷却水，以及磁钢温度太高而退磁。

新意高(2张)

8、 轴承采用1Cr18Ni9Ti不锈钢轴承或高强电化石墨，耐摩损，且维修周期长。

加氢反应釜体积小巧，整机结构简单可靠，经济·耐用·配件齐全·标配有原装进口微型直流马达、压力表、防爆装置、进气阀门、取样阀门、温度探头、可方便的实现微量反映实验·釜体、加热器可完全分离·极大的方便了反应釜的拆卸工作，提高工作效率。

加氢反应釜广泛应用于各种催化反应、高温高压合成、加氢反应、气液两相、液液两相、放热反应、组成测试、稳定性、腐蚀性测试、精细加工、超临界反映、催化剂评价和发展等应用、主要分布在石油化工、化学、制药、高分子合成、冶金等领域、

加氢反应釜具有耐高温、耐腐蚀、生产能力强等优点、广泛用于医药、饮料、化工、颜料、树脂、科研等工业部门.反应釜是融合了反应容器,反应条件控制系统,实验器械.对反应过程中的温度、压力、搅拌、反应物/产物等重要参数进行严格的调控.

加氢反应釜由釜体、釜盖、夹套、搅拌器、传动装置、轴封装置、支承等组成。材质一般有碳锰钢、不锈钢、锆、镍基(哈氏、蒙乃尔)合金及其它复合材料；根据反应釜的制造结构可分为开式平盖式反应釜、开式对焊法兰式反应釜和闭式反应釜 三大类.

加氢反应釜搅拌形式一般有锚式、桨式、涡轮式、推进式或框式等，搅拌装置在高径比较大时，可用多层搅拌桨叶，也可根据用户的要求任意选配,

加氢反应釜的密封型式不同可分为：填料密封，机械密封和磁力密封。加热方式电加热，冷却方式为夹套冷却和釜内盘管冷却.

高压釜、高压反应釜、磁力反应釜、加氢反应釜、实验室反应釜

高压釜、高压反应釜、磁力反应釜、加氢反应釜、实验室反应釜

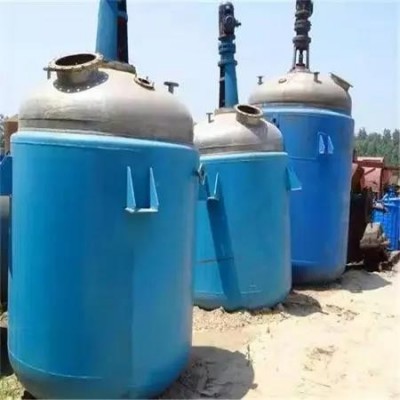

反应釜的广义理解即有物理或化学反应的容器，通过对容器的结构设计与参数配置，实现工艺要求的加热、蒸发、冷却及低高速的混配功能。

反应釜广泛应用于石油、化工、橡胶、农药、染料、医药和食品等领域，是用来完成硫化、硝化、氢化、烃化、聚合、缩合等工艺过程的压力容器，例如反应器、反应锅、分解锅、聚合釜等；材质一般有碳锰钢、不锈钢、锆、镍基（哈氏、蒙乃尔、因康镍）合金及其它复合材料。

反应釜的广义理解即有物理或化学反应的不锈钢容器，根据不同的工艺条件需求进行容器的结构设计与参数配置，设计条件、过程、检验及制造、验收需依据相关技术标准，以实现工艺要求的加热、蒸发、冷却及低高速的混配反应功能。压力容器必须遵循GB150{钢制压力容器}的标准，常压容器必须遵循NB/T47003.1-2009{钢制焊接常压容器}的标准。随之 反应过程中的压力要求对容器的设计要求也不尽相同。生产必须严格按照相应的标准加工、检测并试运行。不锈钢反应釜 根据不同的生产工艺、操作条件等不尽相同，反应釜的设计结构及参数不同，即反应釜的结构样式不同，属于非标的容器设备。

反应釜是综合反应容器，根据反应条件对反应釜结构功能及配置附件的设计。从开始的进料-反应-出料均能够以较高的自动化程度完成预先设定好的反应步骤，对反应过程中的温度、压力、力学控制（搅拌、鼓风等）、反应物/产物浓度等重要参数进行严格的调控。其结构一般由釜体、传动装置、搅拌装置、加热装置、冷却装置、密封装置组成。相应配套的辅助设备：分馏柱、冷凝器、分水器、收集罐、过滤器等。

反应釜材质一般有碳锰钢、不锈钢、锆、镍基（哈氏、蒙乃尔）合金及其它复合材料。反应釜可采用SUS304、SUS316L等不锈钢材料制造。搅拌器有锚式、框式、桨式、涡轮式，刮板式，组合式，转动机构可采用摆线针轮减速机、无级变速减速机或变频调速等，可满足各种物料的特殊反应要求。密封装置可采用机械密封、填料密封等密封结构。加热、冷却可采用夹套、半管、盘管、米勒板等结构，加热方式有：蒸汽、电加热、导热油，以满足耐酸、耐高温、耐磨损、抗腐蚀等不同工作环境的工艺需要。而且可根据用户工艺要求进行设计、制造。
