电液动平板闸门适用于煤仓（或其它物料仓）下装车用，属于间断性装车闸门。结构形式为液动扇形闸门，操作简便，灵活可靠，是理想的装车设备。

带式输送机经过很多年的发展，已被电力、冶金、煤炭、化工、矿山、港 口等行业广泛采用，是成为各国争先发展的行业。由于皮带机安装基础 不牢 、运转不灵、负荷变化、落料冲击的变化等因素，会出现皮带运行跑偏的现象。

皮带跑偏时皮带与驱动轮接触产生动力，从而带动油泵加压通过油路传送给阀体后进入油缸，使油缸活塞杆伸缩，带动调偏托辊架来修正皮带。此时调偏托辊架的运动方向与皮带形成一定的角度，调偏托辊与正在跑偏的皮带产生摩擦，使皮带保持居中运行，从而达到自动修正皮带跑偏的目的。

液压纠偏器的特点

液压全自动皮带调偏装置对中装置有上、下条形托辊的功能和独特的液压校正功能于一身，因此具有高效校正速度。自动检测此时跑偏予以校正，使皮带始终处于合理状态运行，因而抵消皮带机因安装不当、运转失灵、特料冲击、负荷变化、皮带断面间伸长率不均匀等现象。液压全自动皮带调偏装置是调心论的摩擦旋转产生动力，故无需电源，自动调整、自动校正，具有结构简单、性能可靠、安装方便等特点，采用全封闭结构，故能在任何恶劣环境下正常工作。

液压纠偏器的工作原理

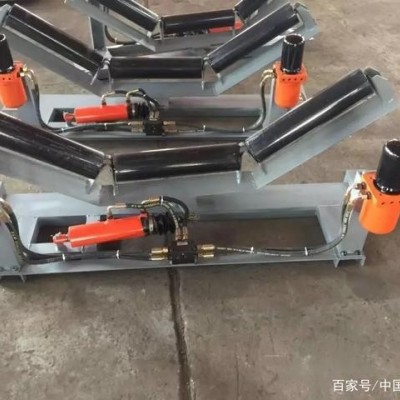

液压全自动皮带调偏装置是由调心轮与油泵组成的调心轮复合泵、集成块和油缸组成组合油缸、油管机及支承支架构成。当皮带居中运行时，皮带与左右两只条形轮复合泵下接触属于正常运行，如果皮带在运行偏左时，启动左侧调心轮复合泵，调心轮一面产生反向推力，把皮带推向中间一面，随着皮带运行带动皮带油帮转动产生压力，油经管道至组合油缸，推动油塞带动（上或下）调心托辊向前偏转，驱使皮带向右跑而居中。反之，皮带偏右时，右边的调心轮复合的一面把皮带向中推，一面旋转产生压力油组合拉动活塞杆带动（上或下），调心托辊向后偏转驱使皮带向左跑而居中。

选型说明

液压全自动皮带调偏装置分为上和下两系列；

可根据皮带传送机的单向运输和双向运输的工作方式选型参考四型号说明；
