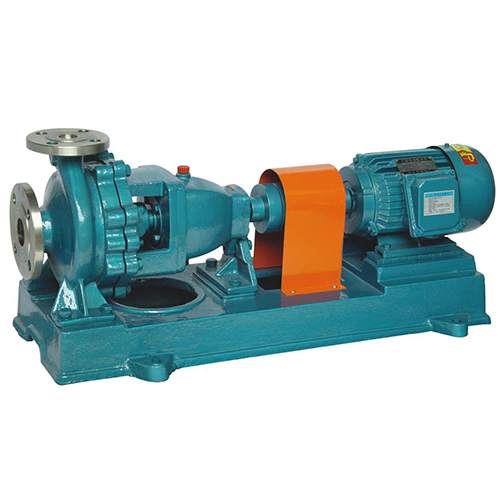

IH型化工离心泵

一、IH化工离心泵描述

 IH型单级单吸悬臂式化工离心泵是取代F型耐腐蚀离心泵的节能、换代产品，输送介质的温度一般为-20℃～105℃，轴封采用机械密封、动力密封及填料密封,用户可以根据实际工况选定，必要时采用双端面密封冷却装置，可输送介质温度为300℃以下。适用于化工、石油、冶金、电力、造纸、食品、制药、环保、废水处理和合成纤维等行业用于输送各种腐蚀的或不允许污染的类似于水的介质。

二.泵的结构说明

    2.1 IH型化工泵主要零件有泵体、叶轮、叶轮螺母、泵盖、密封部件、悬架部件等。

泵的结构特点是：泵盖通过止口固定在中间支架上，然后通过泵体与中间支架口的联接，把泵盖夹紧在中间。泵体是轴向吸入、径向排出、底脚支承式，可直接固定在底座上。悬架部件通过止口固定在中间支架上，并用悬架支撑在底座上。检修时可以不拆卸进出口联接管路、泵体进行检修。

轴封有填料和机械密封等多种形式，可根据输送介质的性质和生产工艺的要求进行选定。

   2.2 泵通过联轴器与电机联结，从驱动端看，泵为顺时针方向旋转。

   2.3 材料：根据液体的腐蚀情况，可选用相适应的泵过流部分的材质。主要材质有SUS304、SUS316L、904l、2205等。

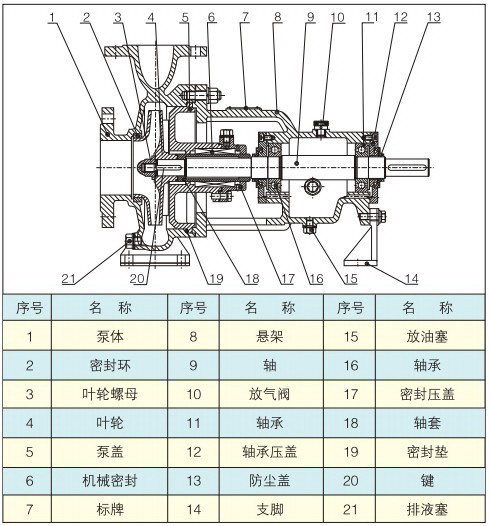

三、IH化工离心泵结构图

四、IH泵性能范围：

流量：6.3～400m3/h

扬程：5～132m

转速：2900、1450r/min

功率：0.55～110KW

进口直径：50～200mm

最高工作压力：1.6Mpa

五、型号意义：

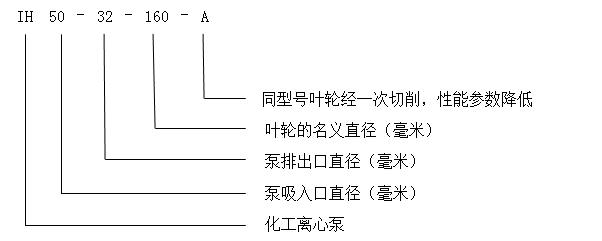

泵型号意义说明：

结构特点：IH系列泵为脚支撑，可以承受来自外界载荷直接传给基础。轴承润滑方式为稀油润滑，由恒位油杯控制油位，充分保证轴承在良好润滑状态下工作，使轴承具有最佳使用寿命。叶轮为闭式叶轮，由背叶片或平衡孔平衡轴向力，残余轴向力由轴承平衡。轴封根据使用情况的不同，可采用动力密封、单端面机械密封、双端面机械密封、串联式机械密封，可以采用内冲洗、自冲洗、外冲洗对机械密封进行冲洗和冷却。轴承深沟球轴承、圆柱滚子轴承和角接触球轴承，分别配有轻轴和重轴，以满足不同载荷的需要。IH系列40多种泵只需6种轴承架，通用性强标准化程度高，且结构紧凑合理，外观质量好。泵的联轴器为爪型、柱销型、膜片型等供用户选择。膜片可分装式，维修时无须拆卸管路和电机，可自由拆卸轴承架、轴、密封箱体、叶轮组件等。泵的入口法兰水平吸入，出口法兰垂直向上。从电机端看，泵轴顺时针旋转。

用户使用时应严格注意

一、            应往轴承箱内加注润滑油，油量应控制于油窗中间水平面。

二、            开车前用手盘动联轴器，有无在安装过程中产生卡死现象如有碰擦异常应予消除。

三、            起动前先接通冷却冲洗液，停车时应先停车再关闭冷却冲洗液。

四、            冷却冲洗液必须是干净的不结垢的软水，因此对新安装的管路和储蓄罐应冲洗干净。防止有固体物质进入机械密封影响密封效果和寿命。易结垢的水质会堵塞冷却冲洗液通路。同样会影响密封的使用效果和寿命。

五、            用冷凝水作密封冲洗液效果是理想的，温度<85℃。

六、            冷却冲洗液的压力为0.1~0.3MPa，流量为0.63m3/h，流量过小会影响密封的使用寿命。

故障排除方法
