高温旋转接头用途在哪

Q型接头——主要适用于造纸机械、烘缸、涂布机、压光机、单面瓦楞机、三层、五层、七层瓦楞纸板生产线、橡胶及塑料行业、压机、螺纹挤出机、混合搅拌机、鼓式自动硫化机、平板硫化机、密炼机、发泡机、干燥机、薄皮制出机等、介质一般为通水、通气、蒸汽、冷水、通海水等等

　　H型接头——主要适用于床单炼漂机丝光机、平洗机、真空干燥机、精压设备、纺织印染、烘干设备、化学纤维制品、冷却加工等介质、适用于水、热油、油类、缺点是耐压较低。

　　　　D型接头——适用于水、蒸汽、热油、空气、等介质的中速设备；最高转速：500RPM;最高温度：1.8Mpa。采用平衡式密封结构，稳定性高，转速快。空心轴通过螺纹或法兰连接到辊子或滚筒上，为主要的旋转部件与设备同步运动。密封环、空心轴、波纹补偿器组成浮动的双端面密封摩擦副，起到了良好的密封及减少磨损的作用，延长了使用寿命。

　　　　HM埋入式接头——钢厂1550型大阪坯连铸机、1900型、200型

厚板坯连铸机、扇形段、薄板坯、连铸机等。

高压旋转接头“参数:压力300Bar;温度:180℃;转速:1000转/分钟。高压旋转接头壳体采用不锈钢材料或高标碳钢材料加工而成,采用多道冲撞加压装置,有效避免高压膨胀。空心轴经过高温处理,防止高压变形及解决高压密封效果不好的问题。适用介质包括化学物品、液压油类等。适用行业:液压设备、冲床设备、高速旋转设备等需要高压力状态的机械。”

用于水、热油、蒸汽，应用灵活性不锈钢外管，耐腐蚀，使用寿命更长完整均匀的流通设计，压力损失小，两个精密进口轴承支撑，确保长期无故障运转 平衡式机械密封设计，降低密封载荷对密封面的磨损，极大延长使用寿命，最佳密封配合面，根据客户需要选材，外管有螺纹或快换法兰连接方式，安装灵活性强，壳体设有注油嘴合理的保养轴承，延长使用寿命，壳体设有观察孔，可观察泄漏情况及磨损情况以便及时采取维护措施。

高速旋转接头是一种用于工作转速：3000rpm的高速度旋转接头部件，多用于造纸、橡胶、化工、塑料、纺织、印染、钢铁、冶金、制药、干燥、食品、木工等行业。

生产的高速旋转接头是国家旋转接头行业的研发方向,我国旋转接头行业在发展中对高速\高温\高压这三大项上,还有待提升;高速旋转接头是针对高速条件下通水、热油、压缩空气或低压蒸汽而专门设计的。为可以抵制随介质进入的各种硬杂质和研磨粒的磨损，该产品的主要密封原件均采用进口密封材料。转体采用特殊处理工艺可防止磨损及腐蚀，同时采用两个进口瑞典高精密轴承支撑整个铜壳体，使其在2000RPM的转速下长期平稳运转而无泄漏。

适用于水、热油、蒸汽 应用灵活性

不锈钢外管 耐腐蚀，使用寿命更长

完整均匀的流通设计 压力损失小

两个精密进口轴承支撑 确保长期无故障运转

平衡式机械密封设计 降低密封载荷对密封面的磨损，极大延长使用寿命

最佳密封配合面 根据客户需要选材

外管有螺纹或快换法兰连接方式 安装灵活性强

壳体设有注油嘴 合理的保养轴承，延长使用寿命

壳体设有观察孔 可观察泄漏情况及磨损情况以便及时采取维护措施

国内旋转接头制造有限公司选用的壳体材料水用型采用铜合金壳体，空气型采用了铝或者铝合金与铜壳体，优点是在高速传动下，散热性能好，缺点就是容易变形，给维修带来不便。

为了提高液压旋转接头在高速高压高温下更快地工作，产品上下两个高精密的轴承支撑了转子高速稳定有效的工作，能保证内部结构同心度的结构减少内部摩擦，采用结实的零活运转，采用的密封耐高温、耐腐蚀、高压试用不泄漏，工作中不受到供给压力和温度变化的影响，贴纸是用高分子材料合成的。

一、液压旋转接头被广泛使用

　　液压旋转接头是将流体介质从静止配管输入旋转设备的连接密封装置，产品应用于各种自动化行业，

　　数控机床行业、电缆卷轴、印刷行业、医疗设备、半导体行业、军工领域、旋转割出台、塑料成型、航空航天设施

　　具有自动化机器人、机器人、液压夹具设备等高端领域广泛应用。

　　二、液压旋转接头的选定

　　1 .首先，根据连接在旋转接头上的设备的结构，决定使用旋转接头的类型。 根据设备的结构，输入介质和输出介质是设备的固有特性。为了实现在同一侧，必须选择双通路型的旋转接头。 如果装置的配置决定将输入媒体和输出媒体分别安装在装置的两侧您必须选择单路径类型的旋转接头。

　　2 .设备同时输送多种介质或要求将介质送到多个位置时，应考虑选择多通道型液压旋转接头。

　　3 .根据需要的输入输出介质的流量，选择旋转接头的口径和标准线的连接口。

　　4 .根据介质压力和设备转速，选择具有适当性能的液压旋转接头。

　　5 .根据设备和旋转接头的连接结构形式决定法兰式或螺钉连接和内管旋转式或固定式连接，同时选择螺纹式连接时请注意连接的旋转接头需要明确设备的旋转方向。

　　6 .选定时，请注意以下参数

　　1 )机器连接在旋转接头上的结构形式和相关尺寸

　　2 )设备的转速和方向

　　3 )介质名称及其温度、压力

　　4 )提供连接旋转接头和金属软管的接口形式和尺寸。

　　三、安装前的准备和注意事项

　　1 .安装旋转接头前，请去除管、滚子和旋转接头内部的硬质粒子和其他污垢。

　　2 .检查所选旋转接头的类型、规格、型号是否正确，检查组合设备和配管(管段)使用的连接部件是否不足。

　　3 .旋转接头的中空轴用螺钉连接时，请检查螺钉的旋转方向与组装旋转体的旋转方向相反，尺寸是否相同。

　　4 .检查旋转端体和固定端体，调整其外壳和中空轴的同心度，防止旋转接头安装机使用时的外壳的振动和旋转。

中央回转接头主要用于挖掘机、起重机、平地机、塔吊等机械的整个液压系统中。连接整个液压系统中固定与旋转部分的液压气动管路，使管路上、下两部分可以360°自由地相对回转运动而不发生干涉。公司除了能够加工0.8T-40T之间各种形式的工程机械用中央旋转接头之外，公司依靠在旋转接头行业十年的技术积淀，采用独特的体密封加工、装配控制工艺，使公司在加工各种大吨位，较多孔道的旋转接头生产加工上有较强的优势。

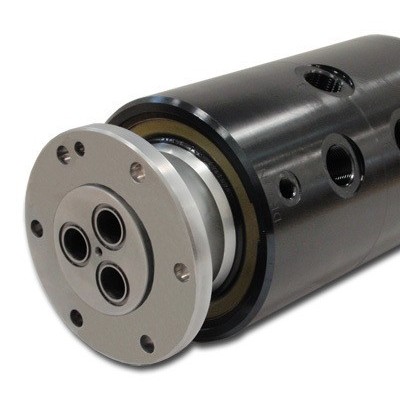

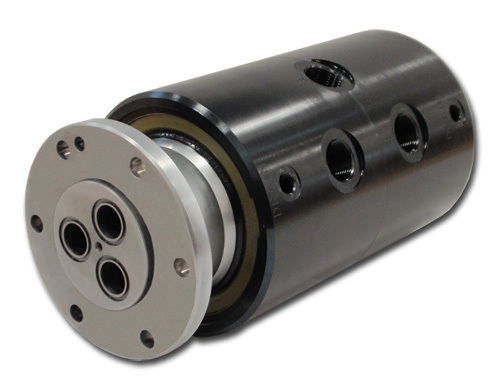

多通路旋转接头是一种可依工作情形来选择连结方式，传输介质入口可依工作情况自由选择侧边或后端进入的接头，主要分为单回路和双回路两种。

旋转接头内部有两个精密轴承，运转平稳持久、坚固灵活，磨擦系数小，故可以高速运转。内部密封件磨损的状况可由产品外观目测得知，可以预防机械停机或机械损坏，来达到预防的效果和减少损失。密封件磨损更换维修简易，不用重新购置新品，节省成本。单回路系列旋转接头:满足国内外各种产业需求，流体介质水（water）、蒸气（steam）、油（oil）、空气（Air）、真空（vacuum）切削液（coolant）、甲苯等化学溶剂。

单回路旋转接头

单回路旋转接头可依工作情形来选择连接方式。传输介质入口可依工作情况自由选择侧边或后端进入。密封面及密封圈为特殊材料所制成的，抗磨损、寿命长、耐腐蚀、不泄漏。旋转接头内部有2个精密轴承，运转平稳持久、坚固灵活、磨擦系数小，故可高速运转。内部密封件磨损的状况可由产品外观目测得知，可以预防机械停机或机械损坏，来达到预防的效果和减少损失。密封件磨损更换维修简易，不用重新购置新品，节省成本。

双回路旋转接头

此类旋转接头可分为双回路固定式和双回路旋转式旋转接头。密封面及密封圈为特殊材料所制成的，抗磨损、寿命长、耐腐蚀、不泄漏。内部密封件磨损的状况可由产品外观目测得知，可以预防机械停机或机械损坏，来到预防的效果和减少损失。内有独立管路，可作不同工作情况需求做选择，来发挥最大的效益。外壳与转轴由精密轴承支撑，使旋转转动时灵活轻巧，磨擦力小，液体介质可包括水、油、空气等，运用行业甚广。密封件磨损更换维修简易，不用重新购置新品，节省成
