焊接钢管也称焊管，是用钢板或带钢经过卷曲成型后焊接制成的钢管，一般定尺6米。焊接钢管生产工艺简单，生产效率高，品种规格多，设备投资少，但一般强度低于无缝钢管。

产品介绍

20世纪30年代以来，随着优质带钢连轧生产的迅速发展以及焊接和检验技术的进步，焊缝质量不断提升，焊接钢管的品种规格日益增多，并在越来越多的领域代替了无缝钢管。焊接钢管按焊缝的形式分为直缝焊管和螺旋焊管。按生产方法分类：工艺分类-电弧焊管，电阻焊管，（高频，低频）气焊管，炉焊管。

较小口径的焊管采用直缝焊，大口径焊管则多采用螺旋焊；按钢管端部形状分为圆形焊管和异型（方、矩型等）焊管；按材质和用途不同分为矿用流体输送焊接钢管、低压流体输送用镀锌焊接钢管、带式输送机托辊电焊钢管等。根据现行国标中的规格尺寸表，按外径*壁厚由小到大排序。

产品标准

焊管常用材质为：Q235A，Q235C、Q235B、16Mn、20#、Q345、L245、L290、X42、X46、X60、X80、0Cr13、1Cr17、00Cr19Ni11、1Cr18Ni9、0Cr18Ni11Nb等。

焊接钢管采用的坯料是钢板或带钢，因其焊接工艺不同而分为炉焊管、电焊（电阻焊）管和自动电弧焊管。因其焊接形式的不同分为直缝焊管和螺旋焊管两种。因其端部形状又分为圆形焊管和异型（方、扁等）焊管。焊管因其材质和用途不同而分为如下若干品种：

GB/T3091-2008（低压流体输送用焊接钢管）：主要用于输送水、煤气、空气、油和取暖热水或蒸汽等一般较低压力流体和其它用途管。其代表材质为：Q235A级钢。

GB/T14291-2006（矿用流体输送焊接钢管）：主要用于矿山压风、排水、轴放瓦斯用直缝焊接钢管。其代表材质Q235A、B级钢。

GB/T12770-2002（机械结构用不锈钢焊接钢管）：主要用于机械、汽车、自行车、家具、宾馆和饭店装饰及其他机械部件与结构件。其代表材质0Cr13、1Cr17、00Cr19Ni11、1Cr18Ni9、0Cr18Ni11Nb等。

GB/T12771-1991（流体输送用不锈钢焊接钢管）：主要用于输送低压腐蚀性介质。代表材质为0Cr13、0Cr19Ni9、00Cr19Ni11、00Cr17、0Cr18Ni11Nb、0017Cr17Ni14Mo2等。

另有，装饰用焊接不锈钢管（GB/T 18705-2002），建筑装饰用不锈钢焊接管材（JG/T 3030-1995），以及换热器用焊接钢管（YB4103-2000）。

生产流程

直缝焊管生产工艺简单，生产效率高，成本低，发展较快。螺旋焊管的强度一般比直缝焊管高，能用较窄的坯料生产管径较大的焊管，还可以用同样宽度的坯料生产管径不同的焊管。但是与相同长度的直缝管相比，焊缝长度增加30~100%，而且生产速度较低。

直径大或较厚的焊管，一般用钢坯料直接做成，而小焊管薄壁焊管只需要通过钢带直接焊接就可以了。然后经过简单抛光，拉丝就可以了。

补充：焊管是用带钢焊接的，所以在原来它的地位没无缝管高。

焊管工艺流程

原材料开卷—平整—端部剪切及焊接—活套—成形—焊接—内外焊珠去除—预校正—感应热处理—定径及校直—涡流检测—切断—水压检查—酸洗—最终检查(严格把关)—包装—出货。

产品特点

直缝焊管生产工艺简单，生产效率高，成本低，发展较快。螺旋焊管的强度一般比直缝焊管高，能用较窄的坯料生产管径较大的焊管，还可以用同样宽度的坯料生产管径不同的焊管。但是与相同长度的直缝管相比，焊缝长度增加30~100%，而且生产速度较低。

应用范围

产品广泛应用于自来水工程、石化工业、化学工业、电力工业、农业灌溉、城市建设，是我国开发的二十个重点产品之一。

作液体输送用：给水、排水。作气体输送用：煤气、蒸气、液化石油气。

作结构用：作打桩管、作桥梁；码头、道路、建筑结构用管等。 [1]

分类

编辑

按用途分类

又分为一般焊管、镀锌焊管、吹氧焊管、电线套管、公制焊管、托辊管、深井泵管、汽车用管、变压器管、电焊薄壁管、电焊异型管、脚手架管和螺旋焊管。

一般焊管：一般焊管用来输送低压流体。用Q195A、Q215A、Q235A钢制造。也可采用易于焊接的其它软钢制造。钢管要进行水压、弯曲、压扁等实验，对表面质量有一定要求，通常交货长度为4-10m，常要求定尺（或倍尺）交货。焊管的规格用公称口径表示（毫米或英寸）公称口径与实际的不同，焊管按规定壁厚有普通钢管和加厚钢管两种，钢管按管端形式又分带螺纹和不带螺纹两种。

镀锌钢管：为提高钢管的耐腐蚀性能，对一般钢管（黑管）进行镀锌。镀锌钢管分热镀锌和电镀锌两种，热镀锌镀锌层厚，电镀锌成本低。

吹氧焊管：用作炼钢吹氧用管，一般用小口径的焊接钢管，规格由3/8寸-2寸八种。用08、10、15、20或Q195-Q235钢带制成。为防蚀，有的进行渗铝处理。

电线套管：也就是普通碳素钢电焊钢管，用在混凝土及各种结构配电工程，常用的公称直径从

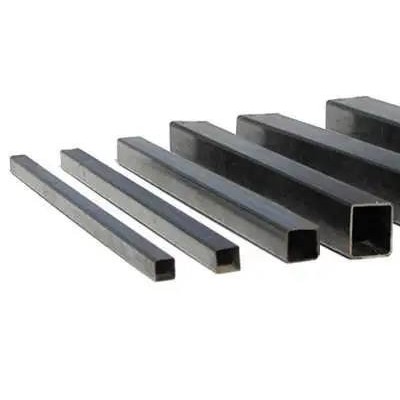

方矩管，是方形管材和矩形管材的一种称呼，也就是边长相等和不相等的钢管。是带钢经过工艺处理卷制而成。一般是把带钢经过拆包，平整，卷曲，焊接形成圆管，再由圆管轧制成方形管然后剪切成需要长度。

又名方形和矩形冷弯空心型钢，简称方管和矩管，代号分别为F和J

1、方矩管壁厚的允许偏差，当壁厚不大于10mm时不得超过公称壁厚的正负10%， 当壁厚大于10mm时为壁厚的正负8%，弯角及焊缝区域壁厚除外。

方矩管

2、方矩管的通常交货长度为4000mm-12000mm，以6000mm和12000mm居多。方矩管允许交付不小于2000mm的短尺和非定尺产品，也可以接口管形式交货，但需方在使用时应将接口管切除。短尺和非定尺产品的重量不超过总交货量的5%，对于理论重量大于20kg/m的方矩管应不超过总交货量的10%

3、方矩管的弯曲度每米不得大于2mm，总弯曲度不得大于总长度的0.2%
