摆式磨粉机、 立式磨粉机 、特大型雷蒙机

摆式磨粉机、 立式磨粉机 、特大型雷蒙机

磨粉机广泛应用于冶金、建材、化工、矿山等领域内矿产品物料的粉磨加工。根据所磨物料的细度和出料物料的细度，磨粉机可分纵摆磨粉机，高压悬辊磨粉机、高压微粉磨粉机、直通式离心磨粉机、超压梯形磨粉机、三环中速磨粉机六种磨粉机类型。

磨粉机由主机、分析机、鼓风机、成品旋风分离器、管道装置、电机等组成。其中主机由机架、进风蜗壳、铲刀、磨辊、磨环、罩壳及电机组成。辅助设备有颚式破碎机、畚斗提升机、电磁振动给料机、电控柜等，用户可以根据现场情况灵活选择。

工作原理

物料经粉碎到所需粒度后，由提升机将物料送至储料斗，再经振动给料机将料均匀连续的送入雷蒙磨主机磨室内，由于旋转时离心力作用，磨辊向外摆动，紧压于磨环，铲刀铲起物料送到磨辊与磨环之间，因磨辊的滚动而达到粉碎目的。物料研磨后的细粉随鼓风机的循环风被带入分析机进行分选，细度过粗的物料落回重磨，合格细粉则随气流进入成品旋风集粉器，经出粉管排出，即为成品。在雷蒙磨磨室内因被磨物料中有一定的水分，研磨时生热，水气蒸发，以及整机各管道接口不严密，外界气体被吸入，使循环气压增高，保证磨机在负压状态下工作,所增加的气流量通过余风管排入除尘器，被净化后排入大气。

1、立体结构，占地面积小，成套性强，从块料到成品粉子独立自成一个生产体系；2、成品粉子细度均匀，通筛率99%，这是其它磨粉设备难以具备的；3、机传动装置采用密闭齿轮箱和带轮，传动平稳，运行可靠；4、重要部件均采用优质钢材，耐磨件均采用高性能耐磨材料，整机耐磨性能高，运行可靠；5、电气系统采用集中控制，磨粉车间基本可实现无人作业，并且维修方便。

高压悬辊磨粉机适用范围：高压悬辊磨机用于粉碎重晶石、石灰石、陶瓷、矿渣等莫氏硬度不大于9.3级，湿度在6% 以下的非易燃易爆的矿山、冶金、化工、建材等行业280多种物料的高细制粉加工，成品粒度在 80-425目范围调节（最细1000 目）。该机可通过添加特殊装置，可生产出 30-80 目的粗粉。

高压磨粉机主机内，磨辊吊架上紧固有1000-1500公斤压力的高压弹簧。开始工作后，磨辊围绕主轴旋转，并在高压弹簧与离心力的双重作用下，紧贴磨环转动，其转动压力比同等动力条件下的雷蒙磨粉机高1.2倍，故产量大为提高。 当被磨物料进入磨腔后，由铲刀铲起送入磨辊与磨环之间进行碾压，碾压后的粉子随鼓风机的循环风带入分析机，合格细粉随气流进入旋风集粉器收集即为成品，大颗粒物粒落回重磨。循环风返回鼓风机再重复以上过程，余风则进入袋式除尘器净化。当磨辊与磨环达到一定磨损后，调整高压弹簧长度，保持磨辊与磨环之间恒定碾压力。从而保证稳定的产量与细度。

1、为使雷蒙磨粉机运转正常，应制定设备“设备保养安全操作制度”方能保证雷蒙磨粉机长期安全运行，同时要有必要的检修工具以及润滑脂和相应的配件。

2、雷蒙磨粉机的磨辊装置使用时间超过500小时左右重新更换磨辊时，对辊套内的各滚动轴承必须进行清洗，对损坏件应及时更换，加油工具可用手动加油泵。

3、雷蒙磨粉机在使用过程当中，应有固定人员负责看管，操作人员必须具备一定的技术水平。雷蒙磨粉机在安装前对操作人员必须进行必要的技术培训，使之了解雷蒙磨粉机的原理性能，熟悉操作规程。

4、雷蒙磨粉机使用一段时间后，应进行检修。同时对磨辊磨环铲刀等易损件进行检修更换处理，磨辊装置在使用前后对连接螺栓螺母应进行仔细检查，看是否有松动现象，润滑油脂是否加足。

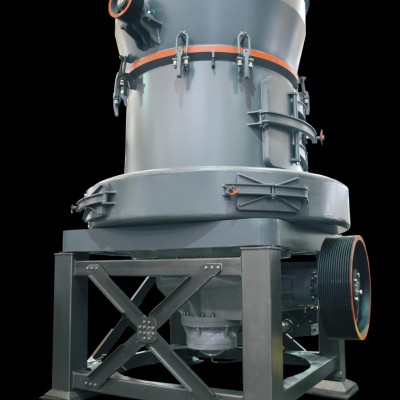

雷蒙磨粉机又称雷蒙磨，广泛应用于冶金、建材、化工、矿山等领域内矿产品物料的粉磨加工,成品细度在613微米~44微米（0.613毫米-0.044毫米）之间.

雷蒙磨粉机又称雷蒙磨，广泛应用于冶金、建材、化工、矿山等领域内矿产品物料的粉磨加工，适宜加工莫氏硬度七级以下、湿度在6%以下的各种非易燃易爆矿产，如石膏、滑石、方解石、石灰石、大理石、钾长石、重晶石、白云石、花岗岩、高岭土、膨润土、麦饭石、铝矾土、氧化铁红、铁矿等，成品细度在613微米~44微米（0.613毫米-0.044毫米）之间，通过分析机及风机的共同作用，可满足不同用户的使用要求。该磨粉机是一种高效闭路循环制粉设备，与球磨机相比，具有效率高、电耗低、占地面积小、资金投入小及环境无污染等优点。

雷蒙磨粉机整套设备包括：主机、分析机、鼓风机、成品旋风分离器、管道装置、电机等组成，辅助设备有雷蒙磨 、畚斗提升机、电磁振动给料机、电控柜等，用户可以根据现场情况灵活选择。

雷蒙磨将大块状原材料破碎到所需的进料粒度后，由畚斗提升机将物料输送到储料仓，然后由电磁振动给料机均匀地送到主机的磨腔内，进入到磨腔的物料在磨辊与磨环之间研磨，粉磨后的粉子由风机气流带到分析机分级，达到细度要求的细粉随气流经管道进入大旋风收集器内，进行分离收集，再经卸料器排出即为成品。主机工作过程中，铲刀系统起到了非常重要的作用。其位于磨辊下端，铲刀与磨辊同转过程中把物料铲起抛喂入磨辊辊环之间，形成垫料层，该料层受磨辊旋转产生向外的挤压力将物料碾碎，由此达到制粉目的。
