品牌：: 富林克泵阀

型号: JD745X

产地: 上海

包装: 木箱

多功能水泵控制阀应用

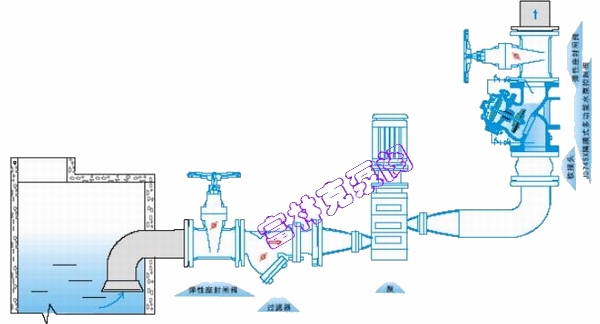

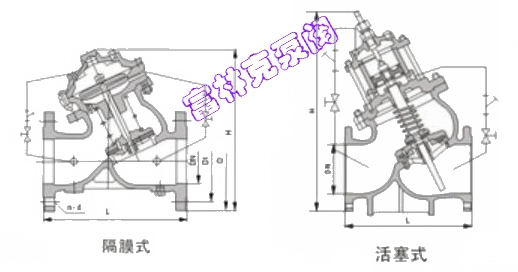

多功能水泵水力控制阀一般分为隔膜式或活塞式两大类，它们工作原理相同。阀门驱动装置采用双腔控制结构，即在隔膜（或活塞）下腔与下游处单独隔出一个控制室，安装在有高层建筑给水系统以及其它给水系统的水泵出口管道上，防止介质倒流，防止水锤及水击现象的产生。一阀兼具电动阀，逆止阀和水锤消除器三种功能，可有效地提高供水系统的安全可靠性。

多功能水泵控制阀特点
1、消除水锤效果好。将缓开、速闭、缓闭消除水锤的技术原理一体化，防止开泵水锤和停泵水锤的产生。
2、操作方便。只需操作水泵电机启闭按扭，阀门即按照水泵操作规程实现自动开闭。
3、节能效果好。阀体采用了全通道流线型直流式设计，压力损失小，流量大，且体积小，重量轻。

多功能水泵控制阀原理
多功能水泵控制阀结构作用，当水泵起动起后，水压作用于主阀阀盘下面和控制室下腔，此压力使主阀开启，控制室上腔的水经过调节阀缓缓排到出口端，主阀缓缓开启，设定调节阀的开度可得到合适地主阀开启速度。当水泵停止工作后，进口端水压迅速下降，在自重、弹簧压力作用下快速关闭大部分开度，防止了水倒流余下的开度由控制室上腔的水压和下腔水压联合作用下缓缓关闭，关闭速度减慢形成了缓冲，防止压力剧增，达到静音关闭。
多功能水泵水力控制阀通过一个双腔控制室，利用液压原理控制主阀板缓慢开启或处于调节状态。活塞式的阀门还可以在阀盖上配置调节螺杆装置，因而可以控制阀门的最大开启度和流量，并在必要时可以手动关阀

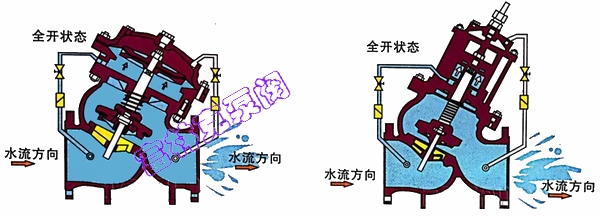

全开状态：
当水泵启动后，阀门进水口压力上升，压力水一方面推动主阀板开启，另一方面通过导管系统进入膜片（活塞）下腔，而膜片（活塞）上腔的水通过导管系统泄入压力低的阀门出水口，而阀门在二合力的作用下缓慢开启。

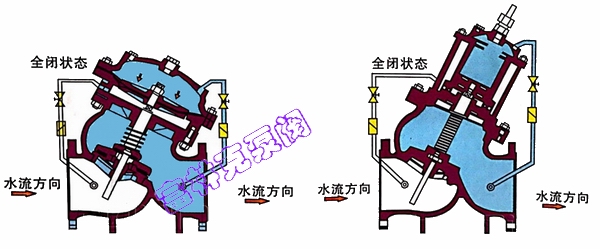

全闭状态：
当水泵停机后。阀门中的水流速度降低，在接于近零时，主阀板在弹簧力和自身重力作用下快速关闭，而阀后的压力水通过导管系统返回膜片（活塞）上腔，并推动固定阀杆上的小阀板缓慢关闭

**多功能水泵控制阀性能**
公称压力 (MPa)	壳体试验压力 (MPa)	密封试验压力（MPa）	最低动作压力（MPa）	缓闭时间（S）	适用介质	介质温度（℃）
1.0	1.5	1.1	≥0.04	3~60（可调）	水	0~80
1.6	2.4	1.76
2.5	3.75	2.75
4.0	6.0	4.4

**多功能水泵控制阀材料**
序号	零件名称	主要材料
1	阀体	铸铁、铸钢、不锈钢
2	密封圈	丁晴橡胶
3	阀板	球铁，铸钢
4	螺栓、螺母	碳素钢
5	小阀板	铸钢、不锈钢
6	阀盖	铸铁、铸钢、不锈钢
7	导向套	球铁、黄铜
8	螺杆螺母	碳素钢
9	膜片	铸铁、铸钢、不锈钢
10	膜片压板	球铁、碳素钢
11	导向套螺钉	碳素钢
12	膜片座	铸铁、铸钢、不锈钢
13	螺栓	碳素钢
14	阀杆	不锈钢
15	压缩弹簧	不锈钢
16	阀座	碳素钢
