YX741X可调式减压稳压阀应用
富林克YX741X可调式减压稳压阀采用膜片式或活塞式两类结构。由主阀和针型调节阀、导阀、球阀及接管系统组成，主阀体采用全通道、直流式、流线型设计，利用设定调压导阀弹簧压力和调节针型阀开度设定出口压力，并通过接管系统和控制室的反馈作用来稳定出口压力。利用针型调节阀、导阀进行水压自力控制，不需要附加其它装置和能源，维护保养简便，受进口压力和流量影响小，压力控制准确度高，减压稳压可靠。主要用于高层建筑和工矿企业以及医药、食品等领域的管路系统中，将较高的上游压力降为符合要求的下游正常使用压力。
YX741X可调式减压稳压阀原理
当管道从进水端给水时，水流过针阀进入主阀控制室，出口压力通过导管作用到导阀上，当出口压力高于导阀设定值时，导阀关闭，控制室停止排水，此时主阀控制室内压力升高并关闭主阀，出口压力不再升高。
当出口压力降到导阀设定压力时导阀开启，控制室向下游排水。由于导阀的排水量大于针阀的进水量，主阀控制室压力下降，进口压力使主阀开启。稳定状态下，控制室进水、排水相同，开度不变，出口压力不变。
调节导阀弹簧即可设定出口压力。
YX741X可调式减压稳压阀特点
安装在高层建筑给水系统以及其它给水系统的管道上，将较高的上游压力降为符合要求的下游使用压力。
1、减压效果可靠。出口压力不受进口压力及流量变化的影响，既可减动压，又可减静压。
2、调试操作方便。只需调节先导阀的调节螺钉，就能获得精确、稳定的出口压力。
3、节能效果好。阀体采用了全通道流线型直流式设计，压力损失小，流量大，且体积小，重量轻。
公称压 (Mpa) | 壳体试验压力 (MPa) | 密封试验压力 (MPa) | 调压范围 (MPa) | 适用介质 | 介质温度 (℃) |
1.0 | 1.5 | 1.1 | 0.09-0.8 | 水 | 0-80 |
1.6 | 2.4 | 1.76 | 0.15-1.4 | ||
2.5 | 3.75 | 2.75 | 0.2-2.0 |
零件名称 | 零件材料 |
阀体 阀盖 | WCB |
阀座 阀盘 | 铜合金 /2Cr13 |
密封圈 O 型圈 | 丁腈橡胶 |
阀杆 | 2Cr13 |
弹簧 | 50CrVA |
缸套 活塞 ( 活塞型 ) | 2Cr13 |
膜片 ( 膜片型 ) | 夹织物丁腈橡胶 |
调节阀 球阀 | 铜合金 |
过滤器 | 不锈钢 |

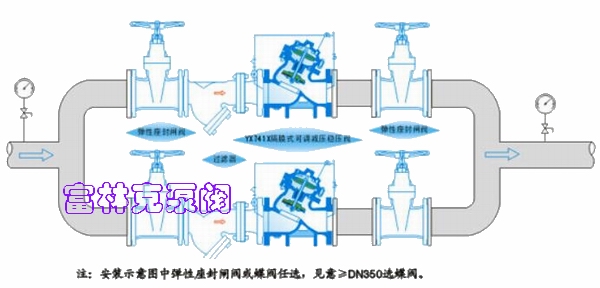

YX741X可调式减压稳压阀安装示意图

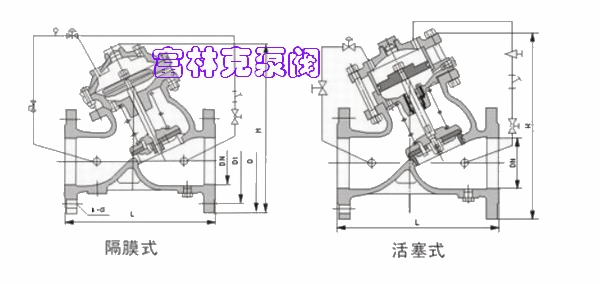

YX741X可调式减压稳压阀结构图
