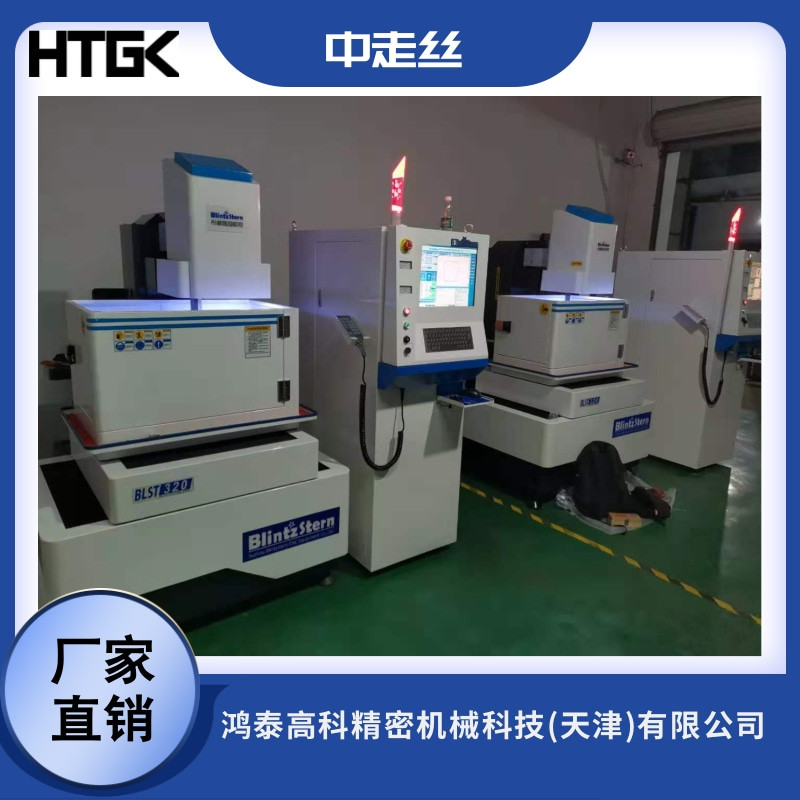

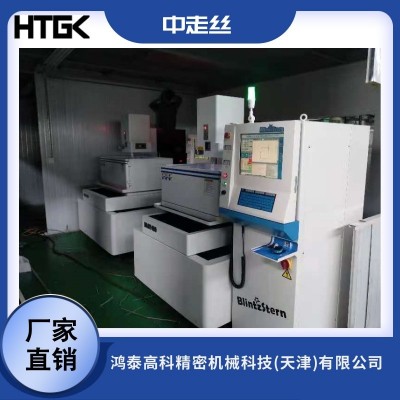

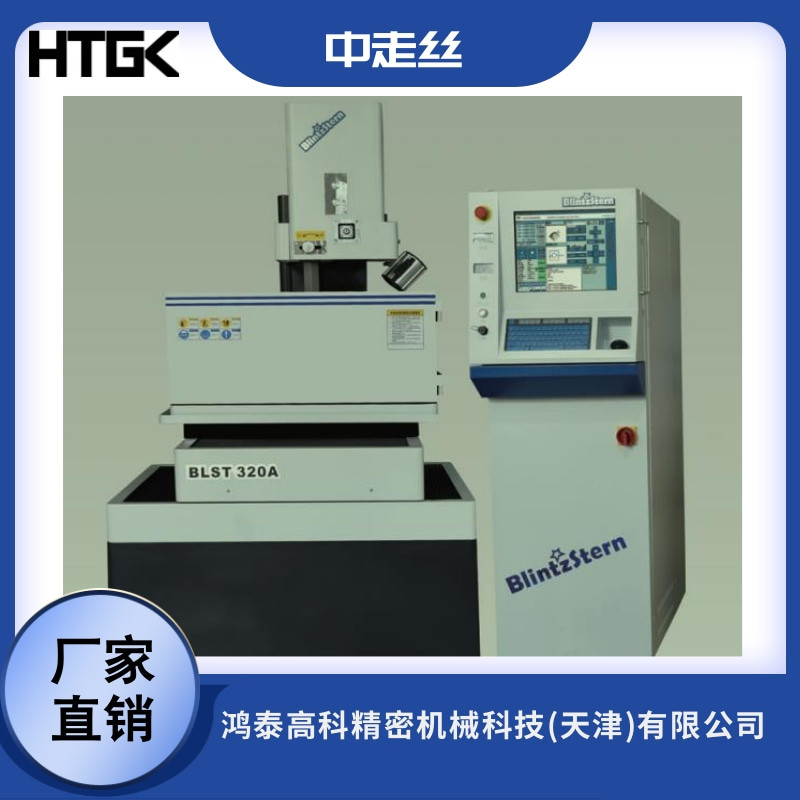

BLST线切割中走丝

BLST线切割中走丝

一、数控功能简介

l 全面支持G代码、M代码及宏指令，2D或3D图形显示

l 使用Auto CAD图形文件自动生成NC程序的功能

l 使用典型形状模块快速生成NC程序

l 斜度和变截面切割功能和程序自动生成功能

l 加工过程的预运行、加工过程的图形模拟运行

l 专家系统：
l 按照不同工件材料自动生成多次切割的程序
l 按照不同工件高度自动生成多次切割的程序
l 按照不同表面粗糙度要求自动生成多次切割的程序
l 按照不同电极丝直径自动生成多次切割的程序的间隙补偿量
l 凸凹模切削方向和补偿方向的自动生成
l 多次切割凸模时预留段的自动生成和单次或多次割段程序的自动生成
l 指令调用加工条件和控制高频脉冲电源参数功能
l 自动控制运丝速度和加工过程的丝速在线修改序
l 自动电极丝直径损耗补偿
l 自动清角功能

l 机床螺距高密度逐点补偿与反向间隙补偿定义方式

l 加工程序输入方式
l 界面编辑

l 专家系统自动生成

l USB 输入

l LAN或Internet 输入

l 超大规模NC程序运行空间

l M(兆)级NC程序文件大小

l 100个坐标系的在线定义与切换

l 1000组加工参数的在线定义与切换

l 1000个变量定义

l 无限制子程序嵌套与递归调用

l 无限制外部文件嵌套调用

l 加工过程的2D或3D的在线图形显示

l 加工电源状态的实时采集与界面显示

l 加工过程的间隙波形或间隙平均电压的屏幕图形显示

l 加工过程在线更改加工参数

l 多任务功能支持加工过程在线进行其他加工程序的编辑和输入

l 加工程序实时起动/暂停/继续/终止

l 加工中止时的现场保存与现场恢复

l 程序倒走功能

l 坐标轴镜像与互换

l 机械坐标系的建立和坐标轴的螺距补偿和反向补偿

l 电极丝自动定位

l 接触感知点

l 腔体中心

l 角部定心

l 三点定圆心

l 两点定轴

l 简易手控盒装置

l 采用锂电智能UPS，非正常断电现场保存与现场恢复

l 功率输出采用AVR稳压供电（电网波动从-20%到+15%，供电电压波动《3%》从而确

保加工精度）

l JOG运行速度可达1,000mm/min.

l 各轴的驱动马达带有断电相位记忆功能，断电再次上电后坐标位置不变

l 电极丝损耗自动补偿

l 独家具有精度补偿功能

l 独家真三维图形显示

l 独家两点定轴、三点定心

l 独家快速修刀功能

l 独家系统盘保护

l 独家系统回滚功能

l 独家远程升级

二、机械床身部分

三、电柜电器部分（Electric Cabinet Side）

四、机床规格

五、机床的主要配置

六、机床的随机附件清单（每台机床配备）

七、售后安装调试

（一）安装调试及验收方案

（1）发货前，供方通知需方到货日期，以便需方准备机台位置；

（2）设备到需方定位以后，2 个工作日内供方派人到需方现场进行调试；

（3）安装调试计划如下表：

（二）机床验收

1、机床的验收工作分预验收和终验收，精度检验标准依照附录布林施坦线切割精度检验表（详见附件）进行

2、预验收在布林施坦公司进行，机床验收的技术标准按国家相关标准进行。

3、终验收在用戶工厂進行，机床验收的技术标准按国家相关标准进行和布林施坦公司标准进行。

4、样件试切加工精度的验收，按布林施坦公司标准或双方协商的标准进行

5、本机床的安裝、调试周期約为 2 个工作日。

6、验收相关事宜：

（1）、附件验收标准：按照技术合同之随机附件表进行。

（2）、机床验收合格后，由双方确认并填写《调试单》。

7、备注：

（1）、如果机床运抵买方工厂 10 日內，因买方原因不能进行安裝调试工作时，视为机床验收合格。

（2）、如果买方对机床精度检测結果发生争议时，可由买方指定国家认证的检测中心进行复检，检查期间所发生费用由责任方承担。检测前买方必须对机床进行封存保管，如果买方开机使用则视为验收合格。

1、首次购买本公司产品的新用户，在合同生效后，即可派相关人员到本公司进行培训，不收任何形式的培训费用，本公司会安排高级技术人员对机床的性能、原理、操作及基本的编程做细致的培训，并介绍一定的检查、排故经验。通过一人一机的培训形式，实现理论与实践相结合，确保被培训人员能够在较短的时间内熟练掌握所购设备的各项操作技能。在项目验收阶段，供方也即派上技术人员对相关操作人员、维护人员进行 1至3天的实地培训，答疑。确保操作人员，维护人员掌握项目的操作及维护。

2、老用户重新购置本公司的产品，如需进行人员培训，本公司也能按照新用户的培训计划重新安排培训，如由于操作人员的更替也可书面请求另派人员到本公司进行培训。（培训均不收培训费用，培训人员食宿、差旅费自理，本公司提供中午工作餐）

3、培训内容（根据客户要求对培训内容作适当修改）

（1）线切割机床的操作原理。

（2）机床操作掌握上丝的正确方法；

（3）在操作中正确掌握启动、安全停机的方法；

（4）“编程实例”的典型图形演练，提问并答疑编程方法；

（5）了解和会使用简单的机床代码、机械坐标的使用方法

（6）了解加工电流对加工速度的影响，进行高频电源条件设置；

（7）工作液的配比关系与更换周期的掌握；

（8）严格按照机床使用说明书使用、保养机床；

（9）详细了解影响加工精度的诸因素等。

注：培训结束后，培训人员与操作人员始终维持一对一的客户关系，操作人员在使用过程中如有任何疑问可随时咨询培训人员

八、售后服务与维护

本公司具有完善的售后服务体系，在全国设有多个销售点及办事处，配备了售后服务人员。公司另配有数名维修技术人员，可随时支援各个销售点、办事处，确保公司所生产销售的每一台设备都能方便及时地得到较高质量的维护。

（1）设备调试、验收合格，最终签收报告之日起，整机免费保修 12 个月；

（2）供方出具保修服务范围及可更换零部件资料；

（3）设备常用易损件不包括在保修范围，供方可优惠供应易损件；

（4）上门维修时间承诺：由接到信息记录起，1 小时内作出响应，2 个工作日排除故障。维修电话：

（5）供方要求需方在使用设备时应对设备有良好的保养制度，使设备永远在优质的环境下工作；

（6）保修期后，供方将一如既往地提供广泛优惠的技术支持，其中包括以最优价格提供备品备件，每年不少于2 次的技术服务回访，及时进行新技术新工艺应用的培训，对于出现的故障，工艺性问题给予指导性意见及充分的技术支持。

（7）经鉴定由于操作不当和人为因素造成设备损坏，供方有权拒绝对该设备负任何责任，一切均由需方承担责任，但供方有义务提供有偿服务和更换零部件；

（8）故障联络方式：客户以书面或电话形式清楚表明机床故障情况、单位名称、地址、电话、联系人，并反馈至本公司，以便我方技术人员判断故障原因和确定需带何种零备件上门检修，防止因无零备件而无法将机床及时修复

（9）本公司可长期为客户做机床年检、定期保养服务及 24 小时内的上门服务，定价收费或面议协商；

（10）本公司派出的技术人员将秉承认真负责的态度为客户服务。如客户对本公司有任何意见或对技术人员的工作服务态度不满意或乱收费等现象，请随时来电投诉，以便我们能更好地位您服务。

（11）对已过质保期的机床，本公司实行有偿终身维护，以最优惠的价格，提供高标准的服务，力争使广大用户买的放心、用的称心。
